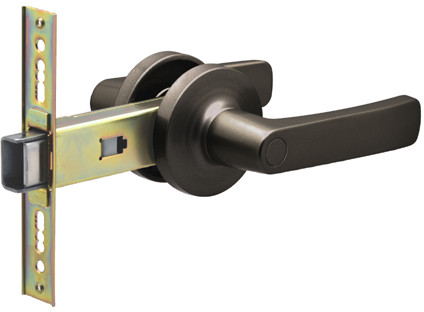

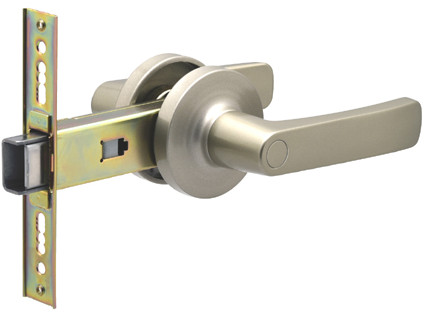

HINAKA/日中製作所 CHL-123-O 空錠 細形ケース取替錠 レバーハンドル
商品管理番号 | hinaka_chl123o |
---|---|
生産地 | 株式会社日中製作所 |
注意事項 | ![]() |

※上図はCHL-123DX(バックセット100mm)のイメージです。

※上図はCHL-123DX(バックセット100mm)のイメージです。
CHL-123-O 空錠 細框扉対応 取替錠レバーハンドル
- 握り玉から操作がしやすいレバーハンドルへ簡単に取替えができます。
- 細型のケースで細い框扉への取替えに対応します。
- ケースの取付ネジピッチはバックセット100mmが6サイズ、バックセット64mmが3サイズに対応しています。
- ケースのフロントはストレートタイプとL型防犯タイプの2種類が付属されています。


寸法の確認(単位mm)

取替え寸法早見表
ケースラッチ | BS 64 | BS 100 |
---|---|---|
ハンドル(セット品番) | レバー CHL-123-O-64 | レバー CHL-123-O |
【A】ケース取付ねじピッチ | 80mm/90mm/110mm | 60mm/64mm/69.5mm/80mm/90mm/110mm |
【B】バックセット | 64mm | 100mm |
【C】ドアの厚み | 25mm~35mm |
バックセット64mm 寸法図


※上図は全仕様共通です。空錠にシリンダーの穴やツマミ(サムターン)はありません。
バックセット100mm 寸法図


※上図は全仕様共通です。空錠にシリンダーの穴やツマミ(サムターン)はありません。
取付方法

※上図は全仕様共通です。空錠にシリンダーの穴やツマミ(サムターン)はありません。
※上図はバックセット100mmの取付寸法です。
