ムラコシ精工 鬼目ナット Bタイプ ツバ付打ち込み式インサートナット（M8×15.5）
| 商品管理番号 | onime_nut_m8b |
|---|---|
| 生産地 | 株式会社ムラコシ精工 |

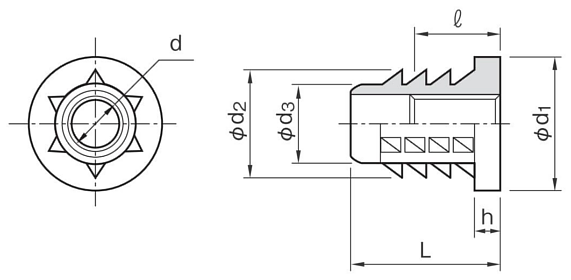

品名により形状が異なりますので、下記表にて寸法をご確認ください。

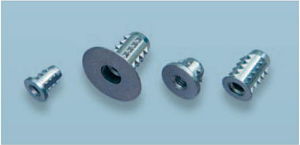

鬼目ナット Bタイプ ツバ付打ち込み式インサートナット
- 打ち込み式のため高い作業効率
- 厚いツバ部で荷重を受けることにより高い強度を実現
- アジャスターやスピーカーや基板等の部品取り付けに最適
- M3～M8までのワイドバリエーション。幅広い用途で使用可能
| 材質 | 亜鉛合金ダイカスト |
|---|---|
| 処理 | 亜鉛メッキ3価クロメート処理 |

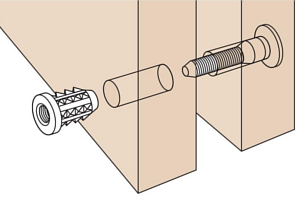

<使用方法>
1.部材への下穴あけ
2.鬼目ナットの打込み、または圧入
3.ボルトによる接合
| 品名 ネジの呼び径（d）×L | 製品番号 | L | h | φd1 | φd2 | φd3 | 参考下穴径 | 梱包単位 | |
|---|---|---|---|---|---|---|---|---|---|
| ★鬼目ナットB M3×8 | 0023080X | 8.0 | 5.0 | 1.0 | 8.5 | 6.0 | 4.5 | 4.0～4.5 | 5,000×4 |
| ★鬼目ナットB M3×9.5 | 0023090X | 9.5 | 6.0 | ||||||
| ★鬼目ナットB M4×9.5 | 0024090X | 1.5 | 10.5 | 8.0 | 6.0 | 5.6～6.0 | 2,000×6 | ||
| ★鬼目ナットB M4×11.5 | 0024110X | 11.5 | 7.5 | 2,000×4 | |||||
| ★鬼目ナットB M5×10 | 0025100X | 10.0 | 7.0 | 2.0 | 12.5 | 10.0 | 7.5 | 7.1～7.5 | 1,000×6 |
| ★鬼目ナットB M5×12 | 0025120X | 12.0 | 8.0 | 17.0 | 1,000×5 | ||||
| ★鬼目ナットB M6×10.5 | 0026100X | 10.5 | 7.5 | 16.0 | 12.0 | 9.0 | 8.6～9.0 | 500×8 | |
| ★鬼目ナットB M6×12.5 | 0026120X | 12.5 | 8.5 | 2.5 | 14.5 | ||||
| 鬼目ナットB M6×15.5 | 0026150X | 15.5 | 11.0 | 1個よりご注文可 | |||||
| ★鬼目ナットB M6×18 | 0026180X | 18.0 | 0.3 | 12.5 | 500×6 | ||||
| ★鬼目ナットB M8×13.5 | 0028130X | 13.5 | 2.0 | 19.0 | 500×4 | ||||
| 鬼目ナットB M8×15.5 | 0028150X | 15.5 | 9.5 | 1.5 | 13.0 | 10.0 | 9.6～10.0 | 1個よりご注文可 | |
| ★鬼目ナットB M8×16 | 0028160X | 16.0 | 0.3 | 13.5 | 500×5 | ||||
| ★鬼目ナットB M3×20.5 | 0028200X | 20.5 | 16.0 | 0.7 | 25.0 | 300×4 |
★・・・取寄品となります。梱包単位ごとのご注文にて承ります。送料別途かかる場合がございます。お問い合わせよりご連絡いただけますようお願いいたします。
