ムラコシ精工 鬼目ナット Dタイプ ツバ付ねじ込み式インサートナット サイズ:M4×20・M5×13・M5×20・M6×10・M6×13・M6×25・M8×13・M8×25・M10×13
商品管理番号 | onime_nut_m4d |
---|---|
生産地 | 株式会社ムラコシ精工 |
鬼目ナット Dタイプ ツバ付ねじ込み式インサートナット
- ネジ込み式による高い引抜強度
- 外周テーパーにより挿入抵抗を低減
- 外周ネジ部の切り欠きで、戻り・緩みを防ぐ
- 位置決めがツバ部で可能
- M4~M10までのワイドバリエーション。幅広い用途で使用可能
材質 | 亜鉛合金ダイカスト |
---|---|
処理 | 亜鉛メッキ3価クロメート処理 |

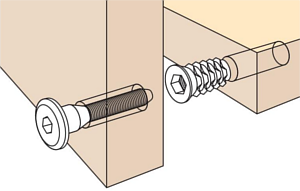

<使用方法>
1.部材への下穴あけ
2.六角レンチ・電動ドライバー・エアードライバーによる鬼目ナットのねじ込み、または専用機による自動挿入

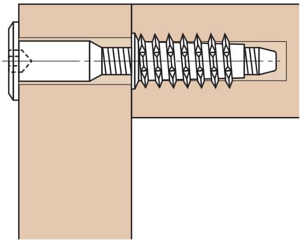

3.ボルトによる接合

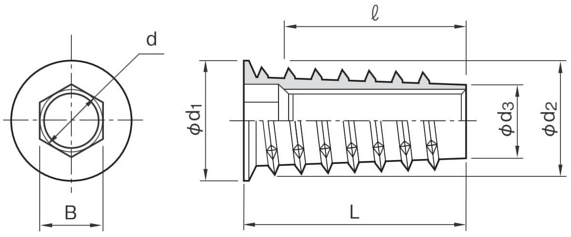

品名 ネジの呼び出し径(d)×L | 製品番号 | L | ? | φd1 | φd2 | φd3 | 頭部形状 六角レンチ:B | 参考下穴径 | 梱包単位 |
---|---|---|---|---|---|---|---|---|---|
鬼目ナットD M4×20 | 0044200X | 20.0 | 17.0 | 8.5 | 8.0 | 5.5 | 4 | 5.7~6.0 | 1個よりご注文可 |
鬼目ナットD M5×13 | 0045130X | 13.0 | 10.0 | 11.5 | 11.0 | 6.5 | 5 | 7.7~8.0 | 1個よりご注文可 |
鬼目ナットD M5×20 | 0045200X | 20.0 | 17.0 | 7.0 | 1個よりご注文可 | ||||
鬼目ナットD M6×10 | 0046100X | 10.0 | 7.0 | 12.5 | 12.0 | 8.0 | 6 | 8.7~9.0 | 1個よりご注文可 |
鬼目ナットD M6×13 | 0046130X | 13.0 | 10.0 | 7.5 | 1個よりご注文可 | ||||
★鬼目ナットD M6×16 | 0046160X | 16.0 | 13.0 | 500×6 | |||||
★鬼目ナットD M6×20 | 0046200X | 20.0 | 16.5 | 500×5 | |||||
鬼目ナットD M6×25 | 0046250X | 25.0 | 21.5 | 8.0 | 1個よりご注文可 | ||||
鬼目ナットD M8×13 | 0048130X | 13.0 | 9.0 | 14.5 | 13.5 | 9.5 | 8 | 11.0~11.3 | 1個よりご注文可 |
鬼目ナットD M8×25 | 0048250X | 25.0 | 21.0 | 1個よりご注文可 | |||||
鬼目ナットD M10×13 | 0040130X | 13.0 | 9.0 | 16.0 | 15.5 | 11.0 | 10 | 13.0~13.3 | 1個よりご注文可 |
★・・・取寄品となります。梱包単位ごとのご注文にて承ります。送料別途かかる場合がございます。お問い合わせよりご連絡いただけますようお願いいたします。
