スガツネ工業/ランプ FD50 上吊式引戸 デュアルソフトクローザー仕様 上ローラー木口面付

スガツネ工業/ランプ FD50 上吊式引戸 デュアルソフトクローザー仕様 上ローラー木口面付

商品管理番号 FD50-H_DSC_MK
生産地 スガツネ工業株式会社
資料 施工説明書（日本語版） 建具金物注意書き（日本語版）

【標準仕様例】

上レールの種類は、部品詳細よりご確認ください。

部品 [必須] 上レール [必須] 部品
①上レール

 ②デュアルソフト
クローザー面付用

FD50-WRM-DSC		 ③トリガー


②付属品		 ④トリガー取付治具


②付属品		 ⑤上ローラー
面付用

FD50-WRM		 ⑥下ガイドS


FD50-BG18		 ⑦扉下側埋め込み
ガイドレール

FD30-HBRT1500SIL		 ⑧ストッパーブロック


FD50-HSB
片引き
 長さ 1820mm × 1本 必須部品セット

FD50DHCMP× 1

 ─
2枚引き違い
 長さ 1820mm × 2本 必須部品セット

FD50DHCMP× 2

 2ヶ※2
2枚引き分け
 長さ 3640mm × 1本 必須部品セット

FD50DHCMP× 2

 2ヶ

※2 引戸にドアハンドルをご使用になる場合は、必ずお買い求めください。

内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール / 長さ:1820mm / 色:シルバー

品番
61141-00006901
カタログ価格
7,070円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD50-TRM1820SIL/250-020-766/303229
FD50-TRM 上レール 面付用 1820mm シルバー
必須選択部品
FD50-TRM1820SIL
部品詳細
[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40
販売価格
（単価 × 入数）
5,656円(税込6,221.6円)
（5,656円 × 1本）
注文数
自社出荷/通常便

上レール / 長さ:3640mm / 色:シルバー

品番
61141-00006907
カタログ価格
11,830円
出荷日(納期)
在庫品
販売単位
1本～
管理コード
FD50-TRM3640SIL/250-020-770/310052
FD50-TRM 上レール 面付用 3640mm シルバー
必須選択部品
FD50-TRM3640SIL
部品詳細
[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40
販売価格
（単価 × 入数）
9,464円(税込10,410.4円)
（9,464円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール / 長さ:1820mm / 色:アンバー

品番
61141-00006902
カタログ価格
7,480円
サイズ
201
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
FD50-TRM1820UM/250-020-767/310045
FD50-TRM 上レール 面付用 1820mm アンバー
必須選択部品
FD50-TRM1820UM
部品詳細
[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40（銅古美めっき）
販売価格
（単価 × 入数）
5,984円(税込6,582.4円)
（5,984円 × 1個）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール / 長さ:3640mm / 色:アンバー

品番
61141-00006908
カタログ価格
12,470円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD50-TRM3640UM/250-020-771/310056
FD50-TRM 上レール 面付用 3640mm アンバー
必須選択部品
FD50-TRM3640UM
部品詳細
[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40（銅古美めっき）
販売価格
（単価 × 入数）
9,976円(税込10,973.6円)
（9,976円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール / 長さ:1820mm / 色:ホワイト

品番
61141-00006903
カタログ価格
8,020円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD50-TRM1820WT/250-025-174/310047
FD50-TRM 上レール 面付用 1820mm ホワイト
必須選択部品
FD50-TRM1820WT
部品詳細
[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40（皿頭:塗装/ホワイト）
販売価格
（単価 × 入数）
6,416円(税込7,057.6円)
（6,416円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール / 長さ:3640mm / 色:ホワイト

品番
61141-00006909
カタログ価格
16,620円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD50-TRM3640WT/250-025-176/310058
FD50-TRM 上レール 面付用 3640mm ホワイト
必須選択部品
FD50-TRM3640WT
部品詳細
[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40（皿頭:塗装/ホワイト）
販売価格
（単価 × 入数）
13,296円(税込14,625.6円)
（13,296円 × 1本）
注文数
自社出荷/通常便

必須選択部品(FD50DHCMP)

品番
su04x000558a-y00-t00
カタログ価格
24,480円
出荷日(納期)
在庫品
販売単位
1セット
管理コード
FD50DHCMP/250-023-991/
デュアルソフトクローザー 面付用
必須部品
FD50-WRM-DSC
[付属品]トリガー(シルバー) FD50-TRG-SL
[付属品]トリガー取付治具 FD50-TRJ
部品詳細
上ローラー 面付用
必須部品
FD50-WRM
部品詳細
FD50-BG18 下ガイドS
必須部品
FD50-BG18
部品詳細
FD30-HBRT1500SIL 扉下側埋め込みガイドレール
必須部品
FD30-HBRT1500SIL
部品詳細
販売価格
（単価 × 入数）
19,584円(税込21,542.4円)
（19,584円 × 1個）
注文数
自社出荷/通常便

ストッパーブロック

品番
61141-00002028
カタログ価格
440円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
FD50-HSB/250-020-817/303243
FD50-HSB ストッパーブロック
必須部品
FD50-HSB
部品詳細
販売価格
（単価 × 入数）
352円(税込387.2円)
（352円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。

扉を開閉する双方向に、それぞれ2段階でゆっくり引き込む、面付デュアルソフトクローザー仕様。

  • 引込量が約115mmで安心！2段階でゆっくり引き込むシーケンシャルWダンパー搭載で、開けるときも軽い力で開けられる。
  • 開き方向（戸尻側方向）も最後はゆっくり引き込む。引込量は戸尻側約115mm。
  • 扉への取付が面付のためスチールドア（SD)でも取付しやすいです。

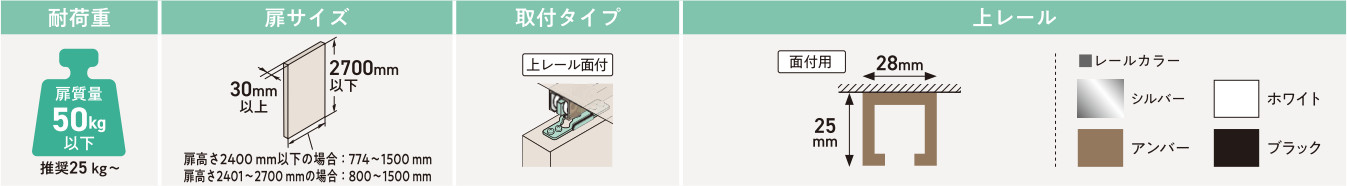

扉幅800～1500mm
扉高さ2401～2700mm
扉厚30mm以上
扉質量50kg以下（扉１枚当り）※推奨25kg～

構成部品

  • 堀込加工が不要です。
  • 引込量は、戸先115mm・戸尻115mmです。
  • 扉の脱着に工具は不要です。
部品 [必須] 上レール [必須] 部品
①上レール

 ②デュアルソフト
クローザー面付用

FD50-WRM-DSC		 ③トリガー


②付属品		 ④トリガー取付治具


②付属品		 ⑤上ローラー
面付用

FD50-WRM		 ⑥下ガイドS


FD50-BG18		 ⑦扉下側埋め込み
ガイドレール

FD30-HBRT1500SIL		 ⑧ストッパーブロック


FD50-HSB
片引き
 長さ 1820mm × 1本 1ヶ 2ヶ 1ヶ 1ヶ 1ヶ 1本 ─
2枚引き違い
 長さ 1820mm × 2本 2ヶ 4ヶ 2ヶ 2ヶ 2ヶ 2本 2ヶ※2
2枚引き分け
 長さ 3640mm × 1本 2ヶ 4ヶ 2ヶ 2ヶ 2ヶ 2本 2ヶ

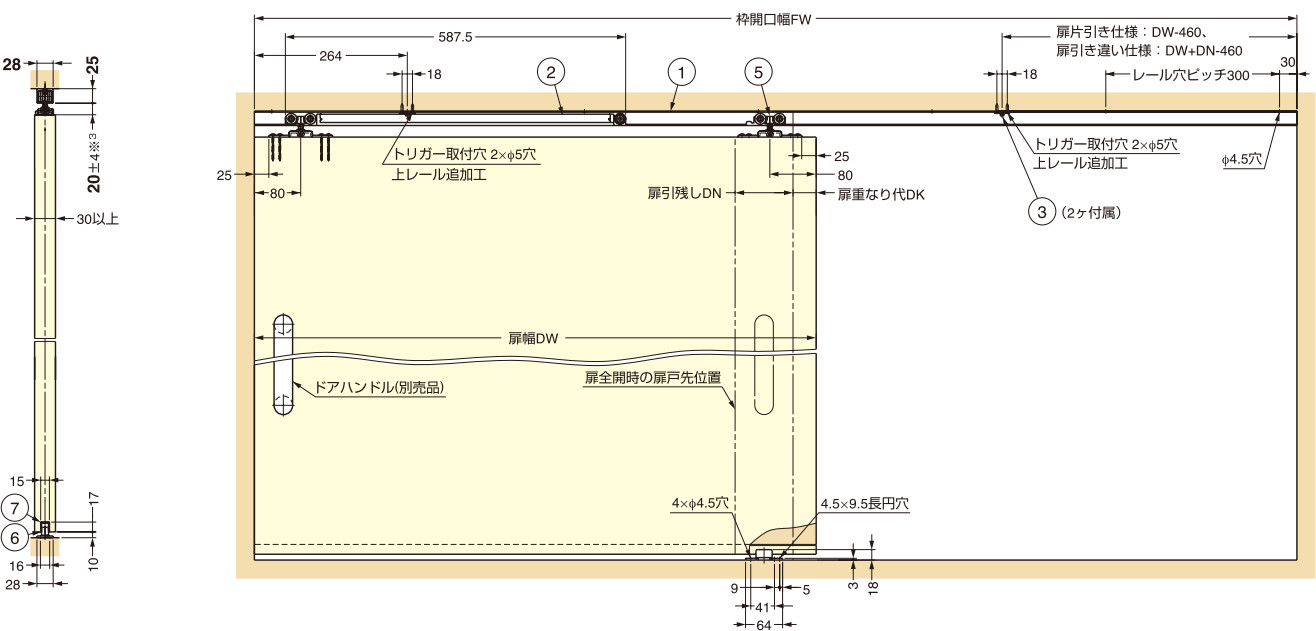

納まり寸法例

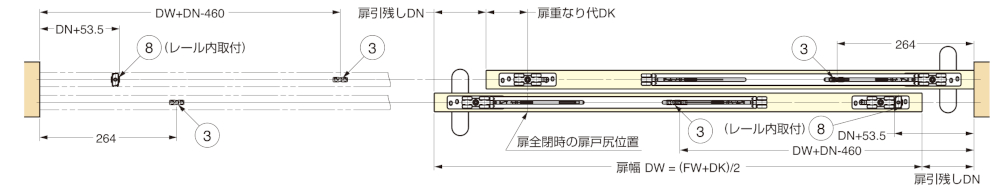

扉引違いの場合

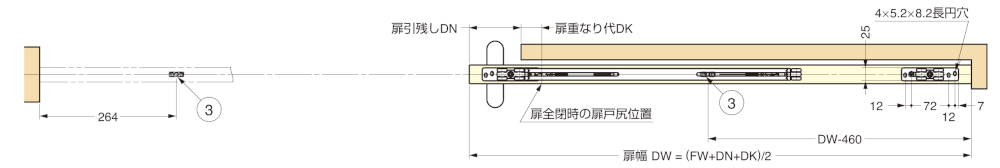

扉片引きの場合

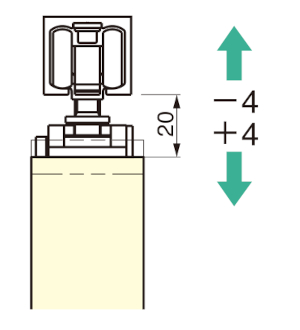

※3　扉の位置は上下に　-4mm から +4mm　の範囲で調整できます。

※　トリガー取付位置の算出方法もご覧ください。

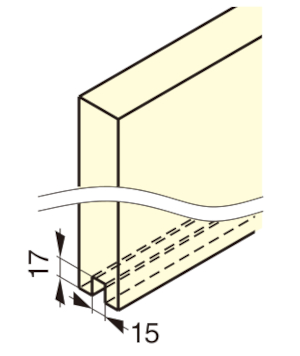

扉加工寸法

扉の調整

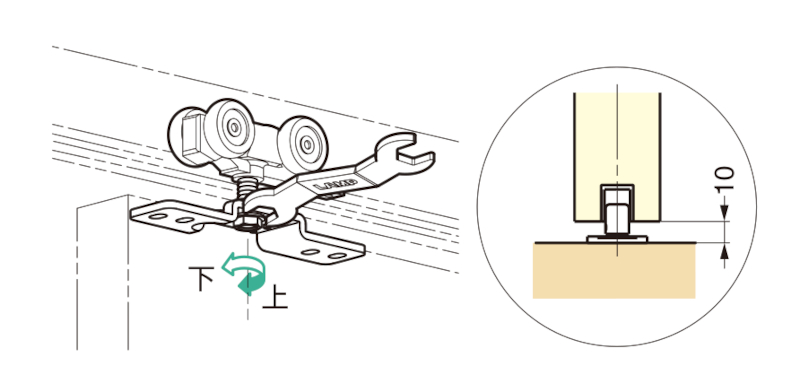

必須部品②⑤のM8吊ボルトの六角頭をスパナ(オプション)の呼び10で回転させ、扉と床の隙間が　10mm　になるように調整します。
