スガツネ工業/ランプ FD30SP 上吊式引戸 シングルソフトクローザー仕様 上ローラー木口掘込

スガツネ工業/ランプ FD30SP 上吊式引戸 シングルソフトクローザー仕様 上ローラー木口掘込

商品管理番号 gFD30SP_SSC_UK
生産地 スガツネ工業株式会社
資料 施工説明書

【標準仕様例】

上レールの種類は、部品詳細よりご確認ください。

部品 [必須] 上レール※選択部品 [必須 ] 部品
①上レール
面付用
 ①上レール
掘込用
 ②シングルソフト
クローザー

FD30SP-WRH-SC		 ③上ローラー


FD30SP-WRH		 ④上キャッチ


FD30-HTST		 ⑤下ガイド
ローラー付

FD30-HBG		 ⑥ストッパーブロック


FD30-HSB
片引き
 長さ 1820mm × 1本 引戸 必須部品セット

品番：FD30SPHCP ×１セット

 ─
2枚引き違い
 長さ 1820mm × 2本 引戸 必須部品セット

品番：FD30SPHCP ×２セット

 ─
2枚引き分け
 長さ 1820mm × 2本 引戸 必須部品セット

品番：FD30SPHCP ×２セット

 2ヶ
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール面付用／長さ:1820mm／仕上:シルバー

品番
61141-00006919
カタログ価格
3,600円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRM1820SCSIL
上レール面付用／長さ:1820mm／仕上:シルバー
必須選択部品
FD30-TRM1820SCSIL
部品詳細
販売価格
（単価 × 入数）
2,880円(税込3,168円)
（2,880円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール面付用／長さ:1820mm／仕上:アンバー

品番
61141-00006920
カタログ価格
4,010円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRM1820SCUM
上レール面付用／長さ:1820mm／仕上:アンバー
必須選択部品
FD30-TRM1820SCUM
部品詳細
販売価格
（単価 × 入数）
3,208円(税込3,528.8円)
（3,208円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール面付用／長さ:1820mm／仕上:ホワイト

品番
61141-00006921
カタログ価格
4,550円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRM1820SCWT
上レール面付用／長さ:1820mm／仕上:ホワイト
必須選択部品
FD30-TRM1820SCWT
部品詳細
販売価格
（単価 × 入数）
3,640円(税込4,004円)
（3,640円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール掘込用／長さ:1820mm／仕上:シルバー

品番
61141-00006910
カタログ価格
3,600円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRH1820SCSIL
上レール掘込用／長さ:1820mm／仕上:シルバー
必須選択部品
FD30-TRH1820SCSIL
部品詳細
販売価格
（単価 × 入数）
2,880円(税込3,168円)
（2,880円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール掘込用／長さ:1820mm／仕上:アンバー

品番
61141-00006911
カタログ価格
4,010円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRH1820SCUM
上レール掘込用／長さ:1820mm／仕上:アンバー
必須選択部品
FD30-TRH1820SCUM
部品詳細
販売価格
（単価 × 入数）
3,208円(税込3,528.8円)
（3,208円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール掘込用／長さ:1820mm／仕上:ホワイト

品番
61141-00006912
カタログ価格
4,550円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRH1820SCWT
上レール掘込用／長さ:1820mm／仕上:ホワイト
必須選択部品
FD30-TRH1820SCWT
部品詳細
販売価格
（単価 × 入数）
3,640円(税込4,004円)
（3,640円 × 1本）
注文数
自社出荷/通常便

引戸必須部品セット(FD30SPHCP)※ダークブラウン・ライトブラウン

品番
su04x000563a-y00-t01
カタログ価格
11,830円
出荷日(納期)
在庫品
販売単位
1セット
管理コード
FD30SPHCP
FD30EX-WRH-SC 引戸クローザー仕様上吊車
必須部品
FD30SP-WRH-SC
[付属品]スパナ FDSP-FSP
部品詳細
FD30-WRH 上吊車
必須部品
FD30SP-WRH
部品詳細
FD30-HTST-DB 上キャッチ ダークブラウン
必須選択部品
FD30-HTST-DB
部品詳細
下ガイド ローラー付 ライトブラウン
必須選択部品
FD30-HBG-LBR
部品詳細
販売価格
（単価 × 入数）
9,464円(税込10,410.4円)
（9,464円 × 1セット）
注文数
自社出荷/通常便

引戸必須部品セット(FD30SPHCP)※ホワイト

品番
su04x000563a-y00-t02
カタログ価格
11,830円
出荷日(納期)
在庫品
販売単位
1セット
管理コード
FD30SPHCP-WT
FD30EX-WRH-SC 引戸クローザー仕様上吊車
必須部品
FD30SP-WRH-SC
[付属品]スパナ FDSP-FSP
部品詳細
FD30-WRH 上吊車
必須部品
FD30SP-WRH
部品詳細
FD30-HTST-WT 上キャッチ ホワイト
必須選択部品
FD30-HTST-WT
部品詳細
下ガイド ローラー付 白
必須選択部品
FD30-HBG-WT
部品詳細
販売価格
（単価 × 入数）
9,464円(税込10,410.4円)
（9,464円 × 1セット）
注文数
自社出荷/通常便

引戸必須部品セット(FD30SPHCP)※ダークブラウン

品番
su04x000563a-y00-t03
カタログ価格
11,830円
出荷日(納期)
在庫品
販売単位
1セット
管理コード
FD30SPHCP-DB
FD30EX-WRH-SC 引戸クローザー仕様上吊車
必須部品
FD30SP-WRH-SC
[付属品]スパナ FDSP-FSP
部品詳細
FD30-WRH 上吊車
必須部品
FD30SP-WRH
部品詳細
FD30-HTST-DB 上キャッチ ダークブラウン
必須選択部品
FD30-HTST-DB
部品詳細
下ガイド ローラー付 ダークブラウン
必須選択部品
FD30-HBG-DB
部品詳細
販売価格
（単価 × 入数）
9,464円(税込10,410.4円)
（9,464円 × 1セット）
注文数
自社出荷/通常便

引戸必須部品セット(FD30SPHCP)※グレー・ライトブラウン

品番
su04x000563a-y00-t04
カタログ価格
11,830円
出荷日(納期)
在庫品
販売単位
1セット
管理コード
FD30SPHCP-GR
FD30EX-WRH-SC 引戸クローザー仕様上吊車
必須部品
FD30SP-WRH-SC
[付属品]スパナ FDSP-FSP
部品詳細
FD30-WRH 上吊車
必須部品
FD30SP-WRH
部品詳細
FD30-HTST-GR 上キャッチ グレー
必須選択部品
FD30-HTST-GR
部品詳細
下ガイド ローラー付 ライトブラウン
必須選択部品
FD30-HBG-LBR
部品詳細
販売価格
（単価 × 入数）
9,464円(税込10,410.4円)
（9,464円 × 1セット）
注文数
自社出荷/通常便

ストッパーブロック

品番
61141-00002000
カタログ価格
160円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
FD30-HSB
ストッパーブロック
必須部品
FD30-HSB
部品詳細
販売価格
（単価 × 入数）
128円(税込140.8円)
（128円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。

扉を2段階でゆっくりと引き込むシングルソフトクローザー仕様。静かで安心な“シーケンシャルWダンパー”搭載。可倒式レバーにより、扉の脱着が、より簡単・確実になりました。

  • 軽い力で開けられる。引込量は約100mmです。

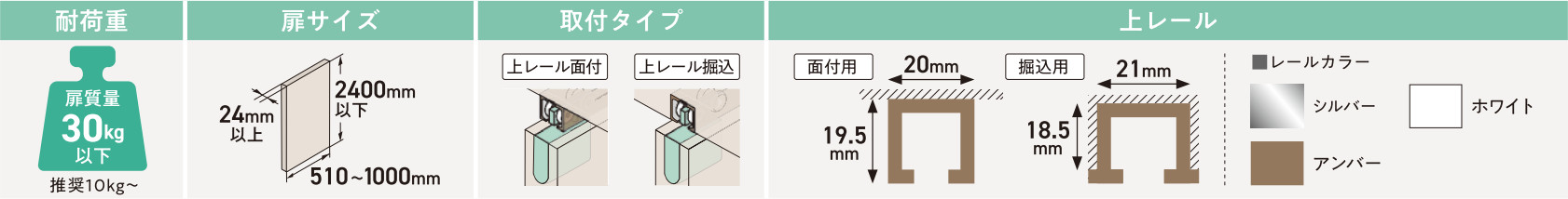

扉幅510～1000mm
扉高さ2400mm以下
扉厚24mm以上
扉質量30kg以下（扉1枚当り）

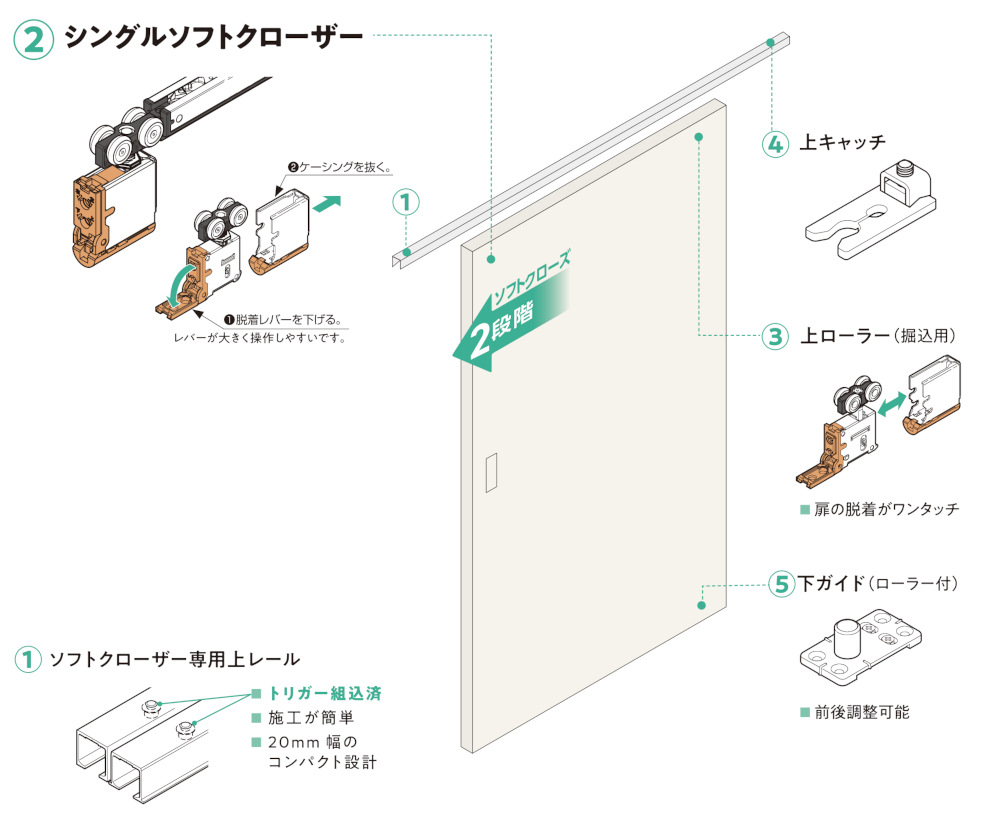

構成部品

  • 扉の脱着は、ワンタッチです。
  • 操作力は 1.2kgfです。
  • 引込量は、戸先100mmです。
部品 [必須] 上レール※選択部品 [必須 ] 部品
①上レール
面付用
 ①上レール
掘込用
 ②シングルソフト
クローザー

FD30SP-WRH-SC		 ③上ローラー


FD30SP-WRH		 ④上キャッチ


FD30-HTST		 ⑤下ガイド
ローラー付

FD30-HBG		 ⑥ストッパーブロック


FD30-HSB
片引き
 長さ 1820mm × 1本 1ヶ 1ヶ 1ヶ 1ヶ ─
2枚引き違い
 長さ 1820mm × 2本 2ヶ 2ヶ 2ヶ 2ヶ ─
2枚引き分け
 長さ 1820mm × 2本 2ヶ 2ヶ 2ヶ 2ヶ 2ヶ

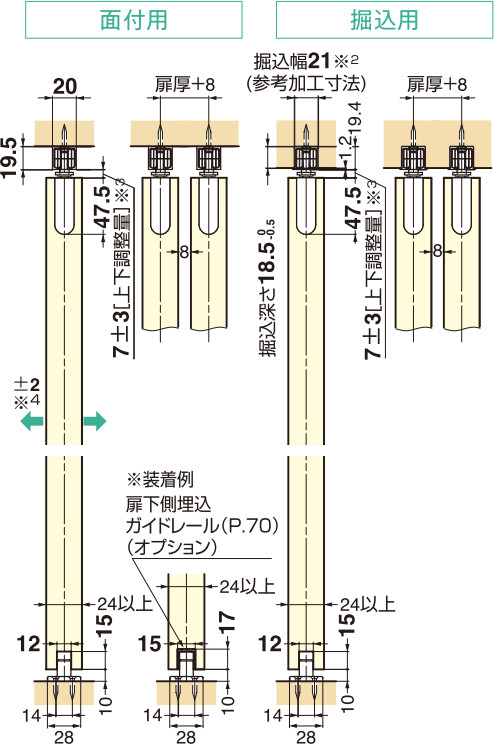

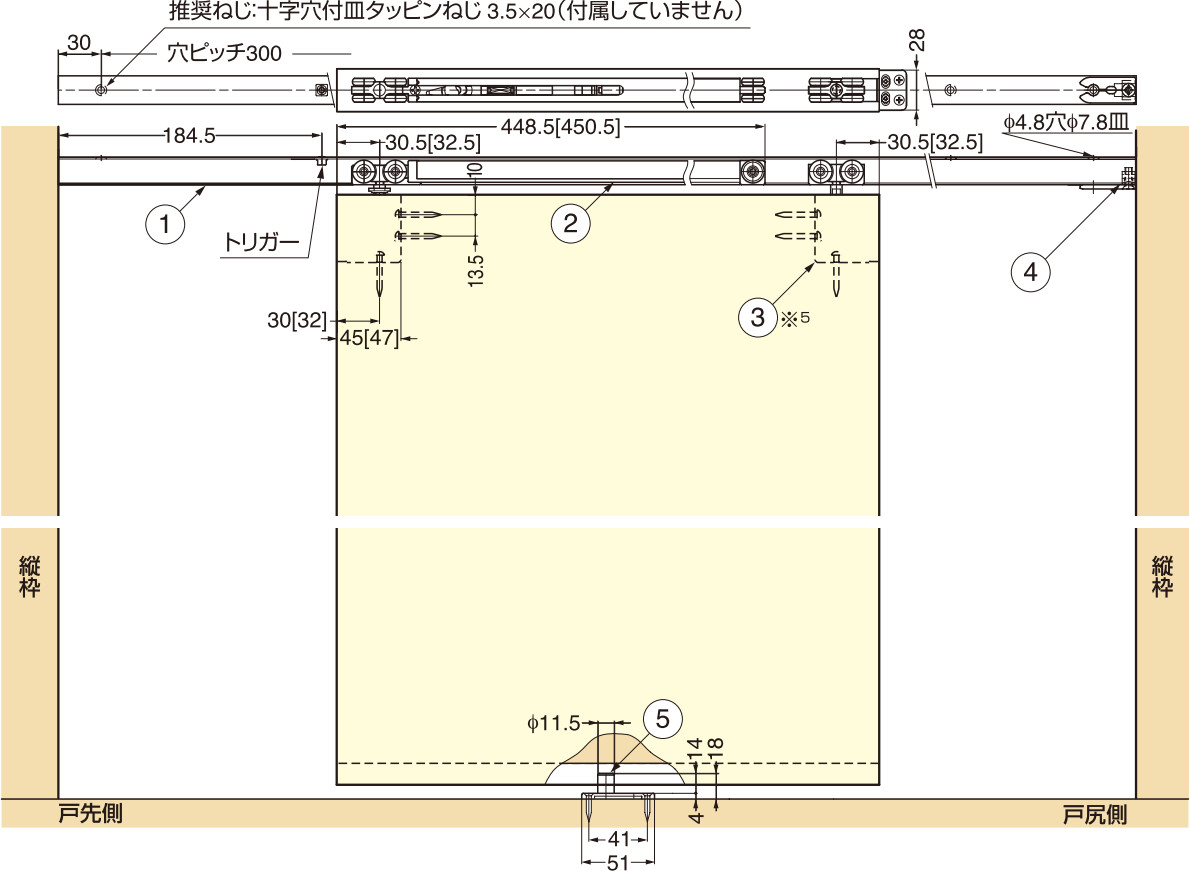

納まり寸法例

※2 クロス等を巻き込む場合は、別途寸法を加味してください。

※3 上レールと扉の隙間は -3mm から +3mm の範囲で調整できます。

※4 扉の木口面から見て左右位置は -2mm から +2mm の範囲で調整できます。

※5 戸尻側の上ローラーをシングルソフトクローザー + 後付トリガーに交換すれば扉開き方向もソフトクローザー仕様に(最小扉幅 910mm)できます。

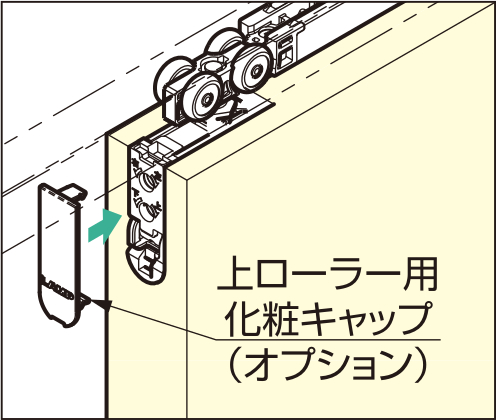

※ ［ ］は上ローラー用化粧キャップ（オプション）を付けた場合の寸法です。

※ 上レールを短くする際は、「トリガー」が組み込まれていない側から切断してください。

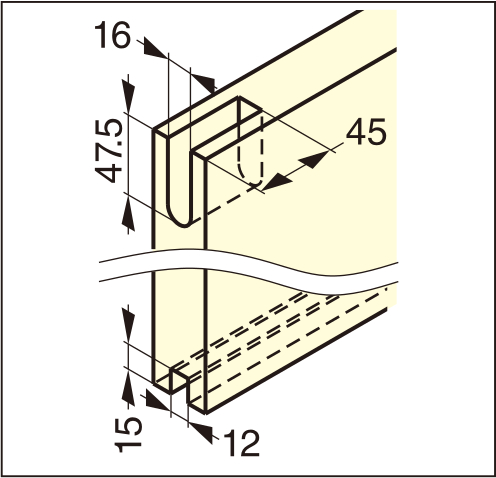

扉加工寸法

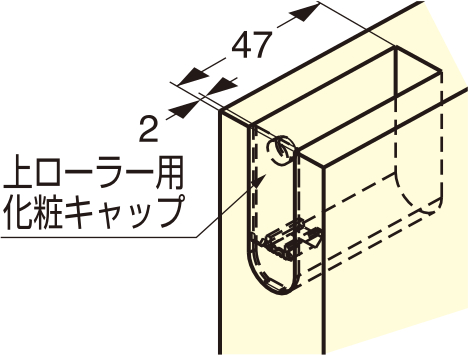

上ローラー用化粧キャップ(オプション)を使用する場合

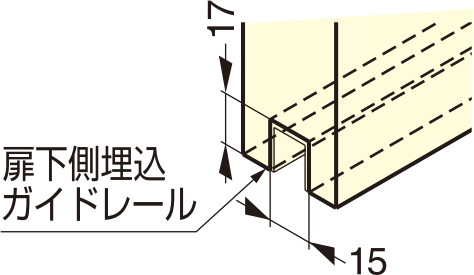

扉下側埋込ガードレール(オプション)を使用する場合

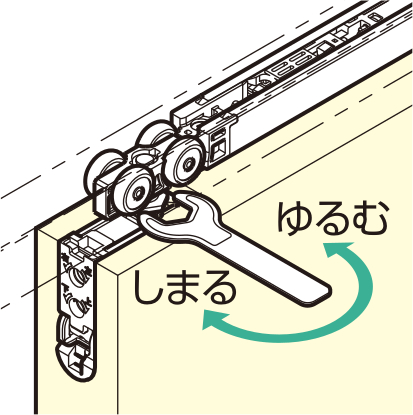

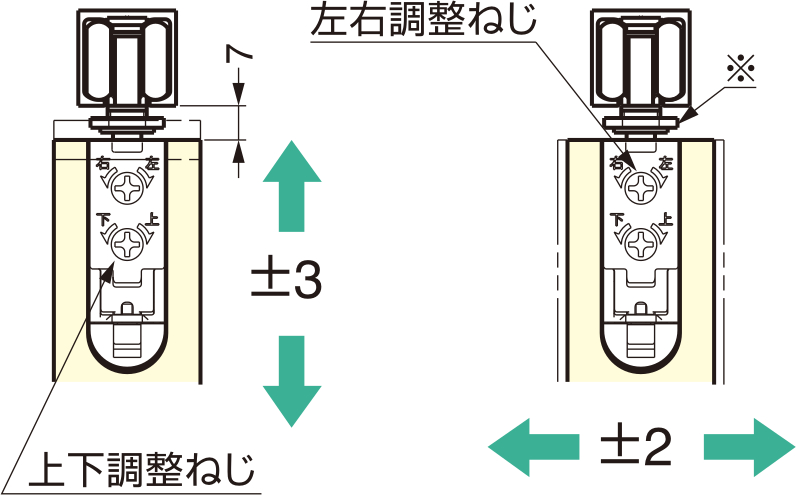

扉の調整

(+)No.2ドライバー1本で調整可能です。

※跳ね上がり防止ナット

※脱着しづらい場合には、跳ね上がり防止ナットを緩めてください。

跳ね上がり防止機能付

ソフトクローズ作動時に扉が跳ね上がるのを防ぎます。

調整後、必須部品②の跳ね上がり防止ナットを本体に接触するまでスパナ(オプション)の呼び12で締め込みます。
