スガツネ工業/ランプ 151 ダンパー内蔵スライド丁番 105°開き/インセット

スガツネ工業/ランプ 151 ダンパー内蔵スライド丁番 105°開き/インセット

商品管理番号 lamp_1510
生産地 スガツネ工業株式会社
注意事項
  • キャッチなし・キャッチ付については、ダンパー機能は搭載されておりません。
  • インセット仕様に0 mm厚のマウンティングプレートは使用できませんのでご注意ください。
  • 扉開時に奥側に入りこみます（軌跡図にてご確認ください）。
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便

仕様:ダンパー内蔵

品番
151-D26-0T/160-029-844/310109
カタログ価格
600円
出荷日(納期)
在庫品
販売単位
1個単位
商品管理コード
61141-00002503
151 スライド丁番インセット
151-D26-0T
[付属ねじ] 丸皿タッピンねじ 3.5×16 2本
販売価格
（単価 × 入数）
480円(税込528円)
（480円 × 1個）
注文数
自社出荷/通常便

仕様:キャッチなし

品番
151-26-0T/160-029-850/310133
カタログ価格
200円
出荷日(納期)
在庫品
販売単位
1個単位
商品管理コード
61141-00002497
151 スライド丁番 キャッチなし
151-26-0T
[付属ねじ] 丸皿タッピンねじ 3.5×16 2本
販売価格
（単価 × 入数）
160円(税込176円)
（160円 × 1個）
注文数
自社出荷/通常便

仕様:キャッチ付

品番
151-C26-0T/160-029-847/310124
カタログ価格
200円
出荷日(納期)
在庫品
販売単位
1個単位
商品管理コード
61141-00002500
151 スライド丁番 キャッチ付
151-C26-0T
[付属ねじ] 丸皿タッピンねじ 3.5×16 2本
販売価格
（単価 × 入数）
160円(税込176円)
（160円 × 1個）
注文数
自社出荷/通常便

マウンティングプレート システム32 +2mm厚

品番
150-P6W-32TH+2/160-019-687/
カタログ価格
70円
出荷日(納期)
2～3営業日
販売単位
1個単位
商品管理コード
61141-00010825
150-P6W-32TH+2 マウンティングプレート 151シリーズ システム32
150-P6W-32TH+2
[付属ねじ] 丸皿タッピンねじ 3.5×16 4本
部品詳細
販売価格
（単価 × 入数）
56円(税込61.6円)
（56円 × 1個）
注文数
自社出荷/通常便

マウンティングプレート システム32 +4mm厚

品番
150-P6W-32TH+4/160-019-688/
カタログ価格
72円
出荷日(納期)
2～3営業日
販売単位
1個単位
商品管理コード
61141-00003011
150-P6W-32TH+4 マウンティングプレート 151シリーズ システム32
150-P6W-32TH+4
[付属ねじ] 丸皿タッピンねじ 3.5×16 4本
部品詳細
販売価格
（単価 × 入数）
58円(税込63.8円)
（58円 × 1個）
注文数
自社出荷/通常便

マウンティングプレート システム30・3つ穴 +2mm厚

品番
150-P4W-30TH+2/160-023-237/
カタログ価格
95円
出荷日(納期)
2～3営業日
販売単位
1個単位
商品管理コード
61141-00010827
150-P4W-30TH マウンティングプレート システム30 スタンダード+2mm
150-P4W-30TH+2
[付属ねじ] 丸皿タッピンねじ 3.5×16 3本
部品詳細
販売価格
（単価 × 入数）
76円(税込83.6円)
（76円 × 1個）
注文数
自社出荷/通常便

マウンティングプレート システム30・3つ穴 +4mm厚

品番
150-P4W-30TH+4/160-023-238/
カタログ価格
100円
出荷日(納期)
2～3営業日
販売単位
1個単位
商品管理コード
61141-00010828
150-P4W-30TH マウンティングプレート システム30 スタンダード+4mm
150-P4W-30TH+4
[付属ねじ] 丸皿タッピンねじ 3.5×16 3本
部品詳細
販売価格
（単価 × 入数）
80円(税込88円)
（80円 × 1個）
注文数
自社出荷/通常便

マウンティングプレート システム32・3つ穴 +2mm厚

品番
150-P4W-32TH+2/160-023-240/309922
カタログ価格
95円
出荷日(納期)
在庫品
販売単位
1個単位
商品管理コード
61141-00002494
150-P4W-32TH+2
150-P4W-32TH+2
[付属ねじ] 丸皿タッピンねじ 3.5×16 3本
部品詳細
販売価格
（単価 × 入数）
76円(税込83.6円)
（76円 × 1個）
注文数
自社出荷/通常便

マウンティングプレート システム32・3つ穴 +4mm厚

品番
150-P4W-32TH+4/160-023-241/309927
カタログ価格
100円
出荷日(納期)
在庫品
販売単位
1個単位
商品管理コード
61141-00002495
150-P4W-32TH+4
150-P4W-32TH+4
[付属ねじ] 丸皿タッピンねじ 3.5×16 3本
部品詳細
販売価格
（単価 × 入数）
80円(税込88円)
（80円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。
適応かぶせ量

インセット

カップ径φ35

掘込深さ12mm 推奨扉厚14～20mm

スライド丁番151インセット

写真は別売のマウンティングプレート 150-P4W-32TH+2との組み合わせです。

ワンタッチスライド丁番151シリーズ インセット 105度開き

  • 簡単で敏速な扉調整ができます。
  • 偏心カム機構により、前後調節ねじ、上下調節ねじを回すだけで各方向の扉調節ができます。（前後＋3/－0.5 mm、かぶせ量〔左右〕＋2/－4 mm、上下±2 mm〔別売の151シリーズ座金で調整〕）。
  • 「151-D26/0T」は内蔵のソフトクローズダンパーにより、扉がゆっくりとスムーズに閉まり、動きに高級感をあたえます。※ 大きく開くと扉を任意の位置で止められます。
  • 扉の脱着がワンタッチで簡単。
注文コード 本体品番 仕様 材料 仕上
160-029-844 151-D26/0T ダンパー内蔵 鋼 ニッケルめっき
160-029-850 151-26/0T キャッチなし
160-029-847 151-C26/0T キャッチ付

※取り付けには別売のマウンティングプレートが必要です。別途ご注文ください。

取付図・軌跡図

取付図、軌跡図はカット量5 mm、扉厚20 mm、側板厚20 mmでインセット仕様です。

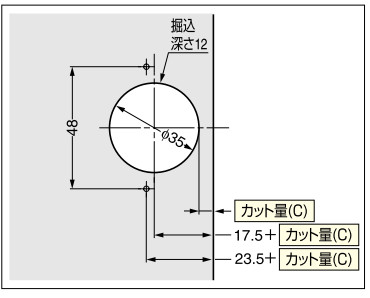

取付け図 S≒1/3

スライド丁番 151 取付け図

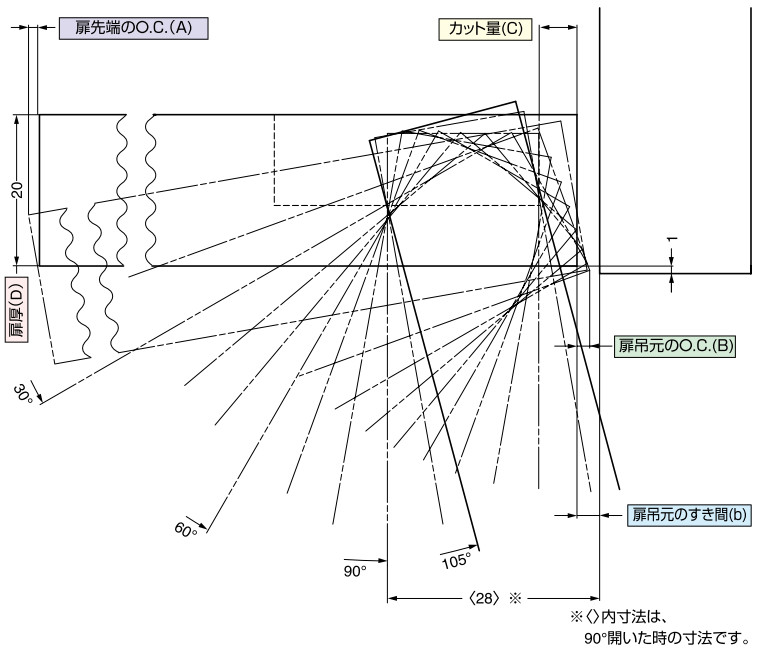

軌跡図 S≒1/1

スライド丁番 151 軌跡図

オープニングクリアランス（O.C.）目地代

扉開閉時に扉先端と扉吊元にオープニングクリアランスO.C.（A）と（B）が必要です。
O.C.（A）、（B）は扉の厚みとカット量により変化します。
扉の軌跡図および下表を十分考慮の上、キャビネットを設計してください。

扉吊元のO.C.（B）と扉厚（D）およびカット量（C）の関係

扉厚（D） カット量（C）
3 4 5
扉吊元のO.C.（B）
14 0.4 0.3 0.3
15 0.5 0.5 0.5
16 0.7 0.7 0.7
17 0.9 0.9 0.9
18 1.2 1.0 1.0
19 1.5 1.4 1.4
20 1.8 1.8 1.7
21※ 2.2 2.0 2.0
22※ 2.7 2.5 2.4
23※ 3.1 3.0 2.9
24※ 3.8 3.6 3.4
25※ 4.4 4.2 4.0
26※ 5.3 4.9 4.6

※ 20mmを超える厚扉使用時には、軌跡図を参考にしてください。

扉にRまたは面取加工をすることによりO.C.（B）を小さくできます。）


スライド丁番 151 かぶせ量の関係

カット量（C）と扉吊元のすき間（ｂ）の関係

カット量（C） 3 4 5
扉吊元のすき間（ｂ） 3 4 5

上表は標準仕様（マウンティングプレート2mm厚使用）です。

かぶせ量調整ねじを回したり、マウンティングプレート（4mm厚）を使用することで、扉吊元のすき間を調整できます。

扉先端のO.C.（A）と 扉幅の関係

扉厚（D） 扉先端のO.C.（A）
扉幅300 扉幅400 扉幅500 扉幅600
20 0.3 0.2 0.2 0.2
