スガツネ工業/ランプ 151 ダンパー内蔵スライド丁番 105°開き/最大19mmかぶせ（出荷時：17mmかぶせ）
| 商品管理番号 | lamp_15119 |
|---|---|
| 生産地 | スガツネ工業株式会社 |
| 注意事項 |
|
適応かぶせ量
最大19mmかぶせ（出荷時：17mmかぶせ）
カップ径φ35
掘込深さ12mm 推奨扉厚14～20mm

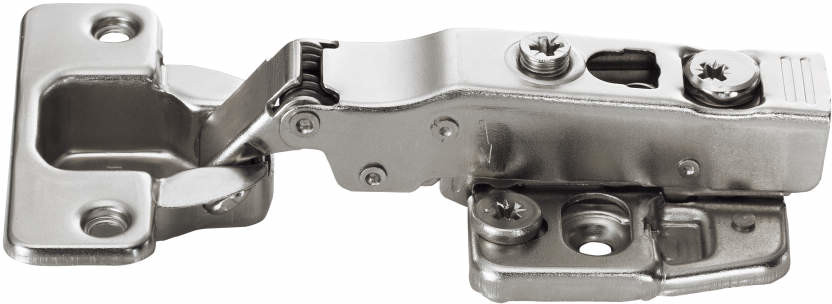

写真は別売のマウンティングプレート 150-P4W-32THとの組み合わせです。
ワンタッチスライド丁番151シリーズ 最大19mmかぶせ 105度開き
- 簡単で敏速な扉調整ができます。
- 偏心カム機構により、前後調節ねじ、上下調節ねじを回すだけで各方向の扉調節ができます。（前後＋3/－0.5 mm、かぶせ量〔左右〕＋2/－4 mm、上下±2 mm〔別売の151シリーズ座金で調整〕）。
- 「151-D26/19T」は内蔵のソフトクローズダンパーにより、扉がゆっくりとスムーズに閉まり、動きに高級感をあたえます。※ 大きく開くと扉を任意の位置で止められます。
- 扉の脱着がワンタッチで簡単。
| 注文コード | 本体品番 | 仕様 | 材料 | 仕上 |
|---|---|---|---|---|
| 160-029-846 | 151-D26/19T | ダンパー内蔵 | 鋼 | ニッケルめっき |
| 160-029-852 | 151-26/19T | キャッチなし | ||
| 160-029-849 | 151-C26/19T | キャッチ付 |
※取り付けには別売のマウンティングプレートが必要です。別途ご注文ください。
取付図・軌跡図
取付図、軌跡図はカット量5 mm、扉厚20 mm、側板厚20 mmで17 mmかぶせ仕様です（出荷時：17 mmかぶせ）。

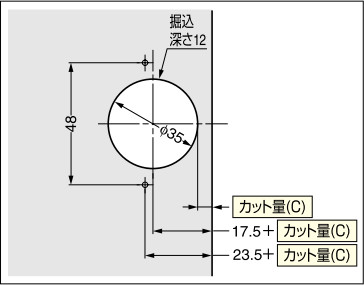

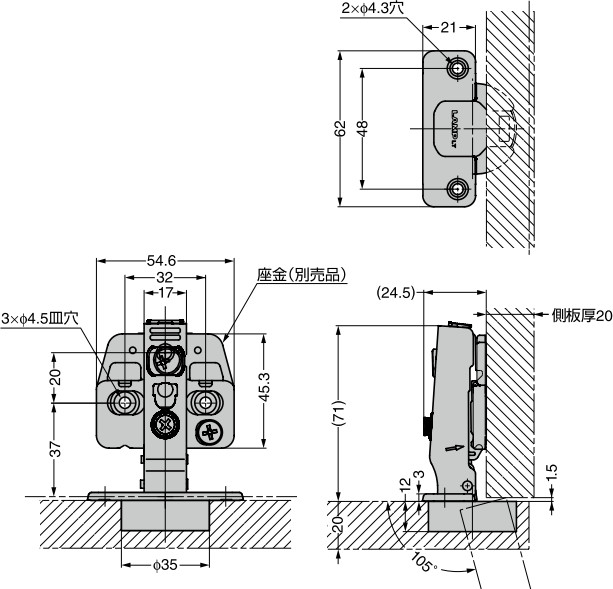

取付け図 S≒1/3

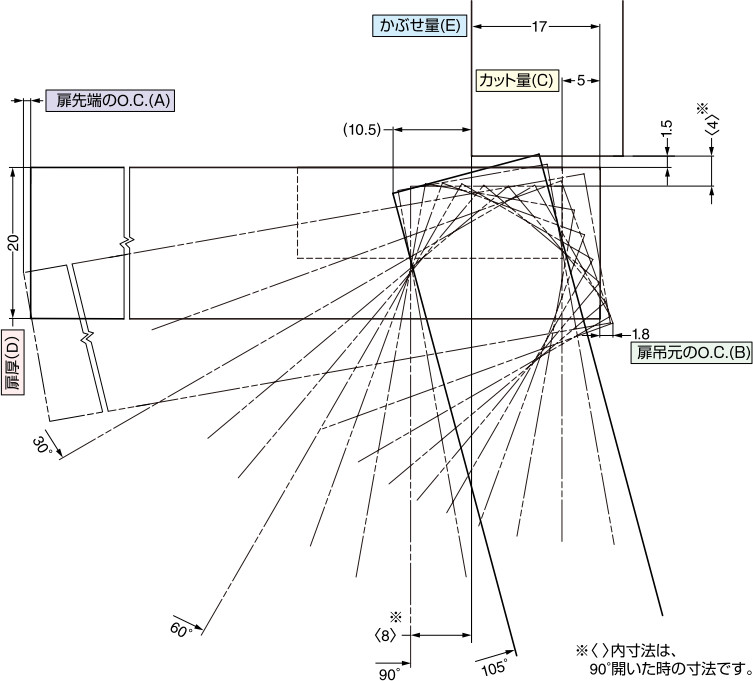

軌跡図 S≒1/1
オープニングクリアランス（O.C.）目地代
扉開閉時に扉先端と扉吊元にオープニングクリアランスO.C.（A）と（B）が必要です。
O.C.（A）、（B）は扉の厚みとカット量により変化します。
扉の軌跡図および下表を十分考慮の上、キャビネットを設計してください。
扉吊元のO.C.（B）と扉厚（D）およびカット量（C）の関係
| 扉厚（D） | カット量（C） | ||
|---|---|---|---|
| 3 | 4 | 5 | |
| 扉吊元のO.C.（B） | |||
| 14 | 0.3 | 0.3 | 0.3 | 15 | 0.5 | 0.5 | 0.5 |
| 16 | 0.7 | 0.7 | 0.6 |
| 17 | 0.9 | 0.8 | 0.8 |
| 18 | 1.3 | 1.1 | 1.1 |
| 19 | 1.6 | 1.4 | 1.4 |
| 20 | 1.9 | 1.8 | 1.8 |
| 21※ | 2.3 | 2.1 | 2.0 |
| 22※ | 2.6 | 2.5 | 2.5 |
| 23※ | 3.2 | 3.0 | 3.0 |
| 24※ | 3.5 | 3.5 | 3.4 |
| 25※ | 4.6 | 4.2 | 4.0 |
| 26※ | 5.3 | 4.9 | 4.6 |
※20mmを超える厚扉使用時には、軌跡図を参考にしてください。
扉にRまたは面取加工をすることによりO.C.（B）を小さくできます。）
カット量（C） と かぶせ量（E） の関係
| カット量（C） | 3 | 4 | 5 |
|---|---|---|---|
| かぶせ量（E） | 15 | 17 |
上表は標準仕様（マウンティングプレート0mm厚使用）です。
かぶせ量調整ねじを回したり、マウンティングプレート（4mm厚）を使用することで、かぶせ量を最大8mm少なくできます。
扉先端のO.C.（A）と 扉幅の関係
| 扉厚（D） | 扉先端のO.C.（A） | |||
| 扉幅300 | 扉幅400 | 扉幅500 | 扉幅600 | |
| 20 | 0.3 | 0.2 | 0.2 | 0.2 |
