ハーフェレ/hafele Slido D-Line43 マジック2 ランニングレールセット 1枚扉用

ハーフェレ/hafele Slido D-Line43 マジック2 ランニングレールセット 1枚扉用

レールの見えないアウトセット引戸金物。
生産地 株式会社ハーフェレジャパン
注意事項 長物商品となり代金引換での対応が行えません。ご注文の際は代金引換以外の決済を方法をお選びください。
金物のみのセット品となります。扉やドアハンドル等は含まれておりません。セット内訳をご確認の上、ご購入をお願いします。
内訳
販売価格
（単価 × 入数）
 注文数
メーカー直送/ハーフェレ
銀行振込,クレジットカード決済,掛け払い（Nクレジットファイナンス）

扉重量:25kg以下 / 扉幅800mm～1100mm

品番
61141-00015108
カタログ価格
61,700円
出荷日(納期)
メーカー直送
販売単位
1個単位
メーカー型番
940.59.022
販売価格
（単価 × 入数）
52,208円(税込57,428.8円)
（52,208円 × 1セット）
注文数
メーカー直送/ハーフェレ
銀行振込,クレジットカード決済,掛け払い（Nクレジットファイナンス）

扉重量:50kg以下 / 扉幅800mm～1100mm

品番
61141-00015106
カタログ価格
73,800円
出荷日(納期)
メーカー直送
販売単位
1個単位
メーカー型番
940.59.008
販売価格
（単価 × 入数）
62,446円(税込68,690.6円)
（62,446円 × 1セット）
注文数
メーカー直送/ハーフェレ
銀行振込,クレジットカード決済,掛け払い（Nクレジットファイナンス）

扉重量:50kg以下 / 扉幅1101mm～1800mm

品番
61141-00015107
カタログ価格
78,900円
出荷日(納期)
メーカー直送
販売単位
1個単位
メーカー型番
940.59.009
販売価格
（単価 × 入数）
66,762円(税込73,438.2円)
（66,762円 × 1セット）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。

Slido D-Line43 マジック2 室内引戸用金具

製品概要

レール部分を極力見せない構造を採用した、洗練されたアウトセット引戸用金具です。

  • 適用範囲: プライベート住居エリア用、1枚扉用
  • 扉重量: 25kg以下 / 50kg以下（タイプによる）
  • 扉幅: 800～1800mm
  • 扉高さ: 2400mm
  • 扉厚: 35～42mm
  • 調整機能: 壁との距離+4mm、上下±2mm

設計・施工時の注意

  • 設計時: アウトセット引戸専用です。壁に当てる設計や、鍵の設置は推奨されません。ハンドルは掘り込み式を推奨します。
  • 施工時: 床と壁は必ず水平垂直になるようレベル出しを行ってください。扉下から床までの隙間は必ず10mm確保してください。
  • 運用時: 扉は進行方向に真っ直ぐ動かしてください。勢いよく動かすとダンパーが破損する恐れがあります。

製品ラインナップ（レール付きセット）

扉重量 長さ(mm) 品番
50kg以下 800-1100 940.59.008
50kg以下 1101-1800 940.59.009
25kg以下 800-1100 940.59.022

※同梱品：上部ランニングレール、ランニングギア、ソフトクローズユニット(2)、ガイドレール、フロアガイド、ガイドローラーセット、エンドキャップセット、スペーサー、六角レンチ、オープンエンドスパナ

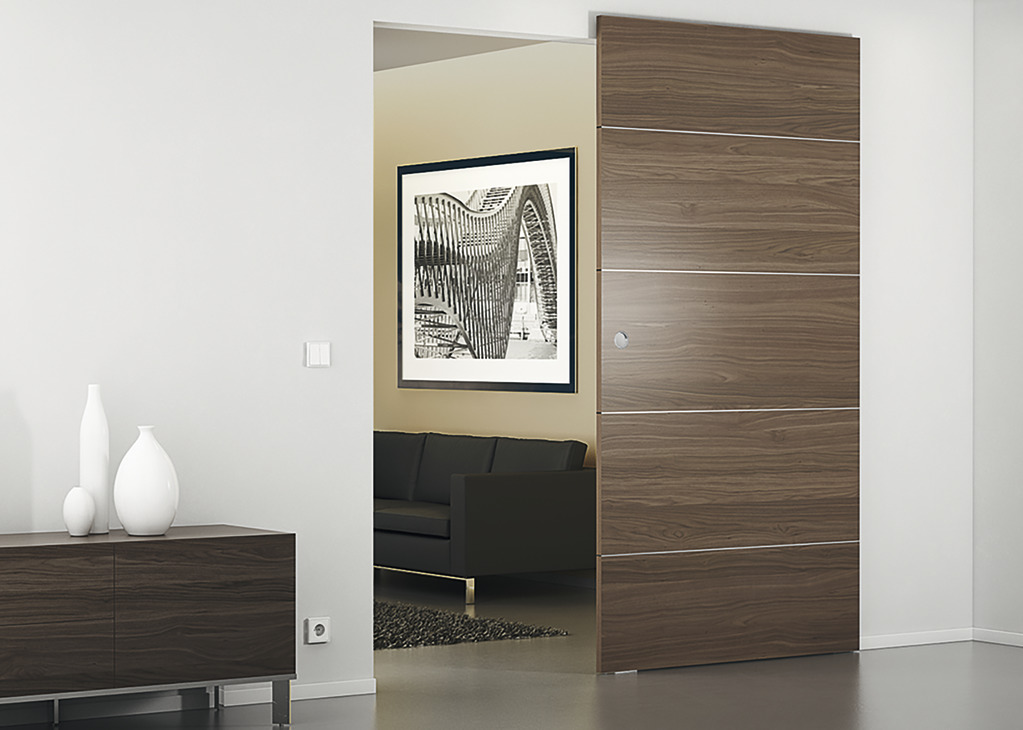

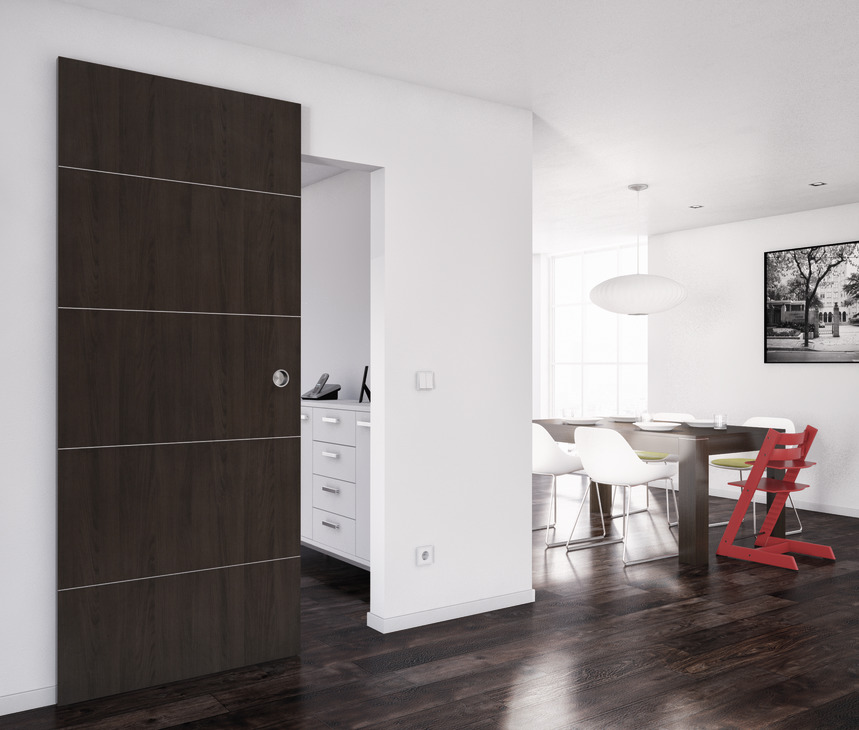

施工事例

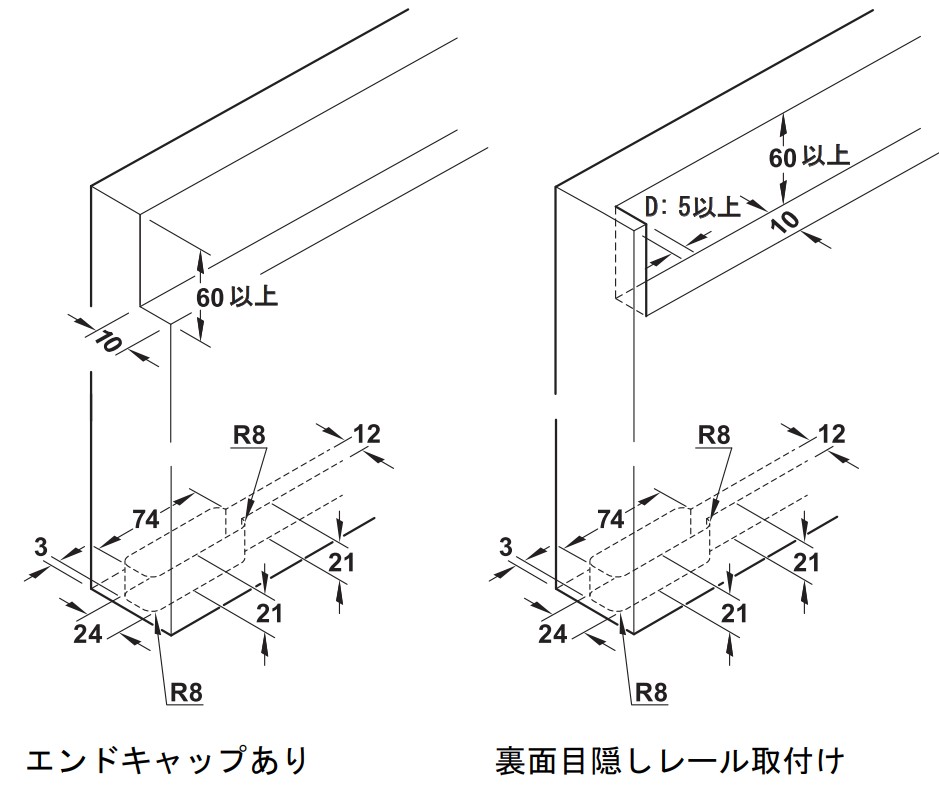

加工寸法図

裏面目隠しレール取付の場合､ D 寸法分だけ左右の移動距離が短くなるため､扉と開口部側面壁とのカブセ寸法が変わります｡

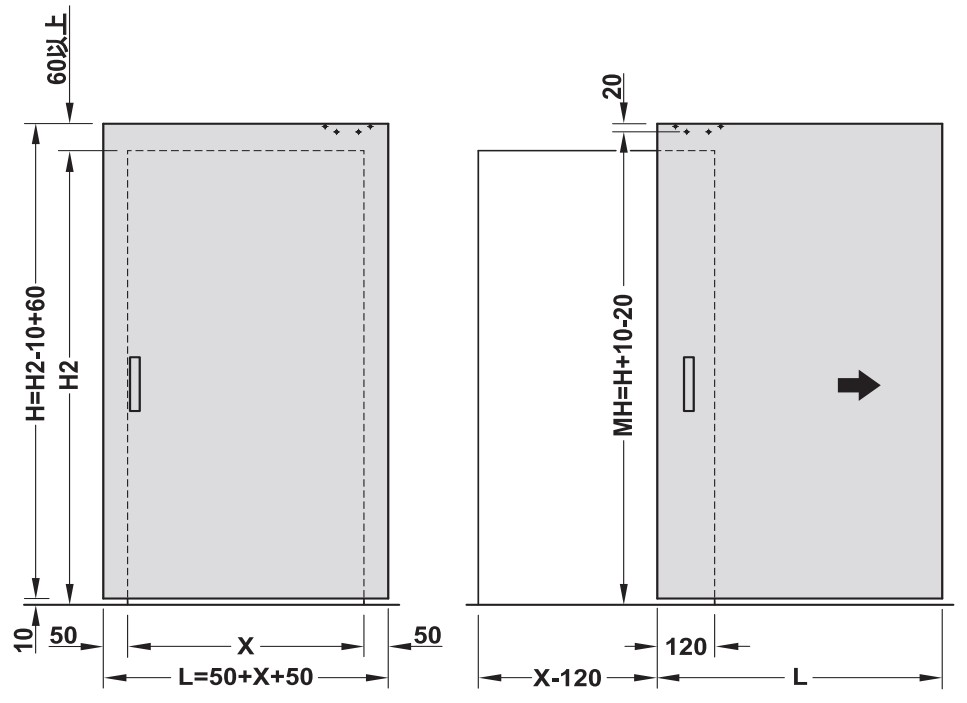

取付

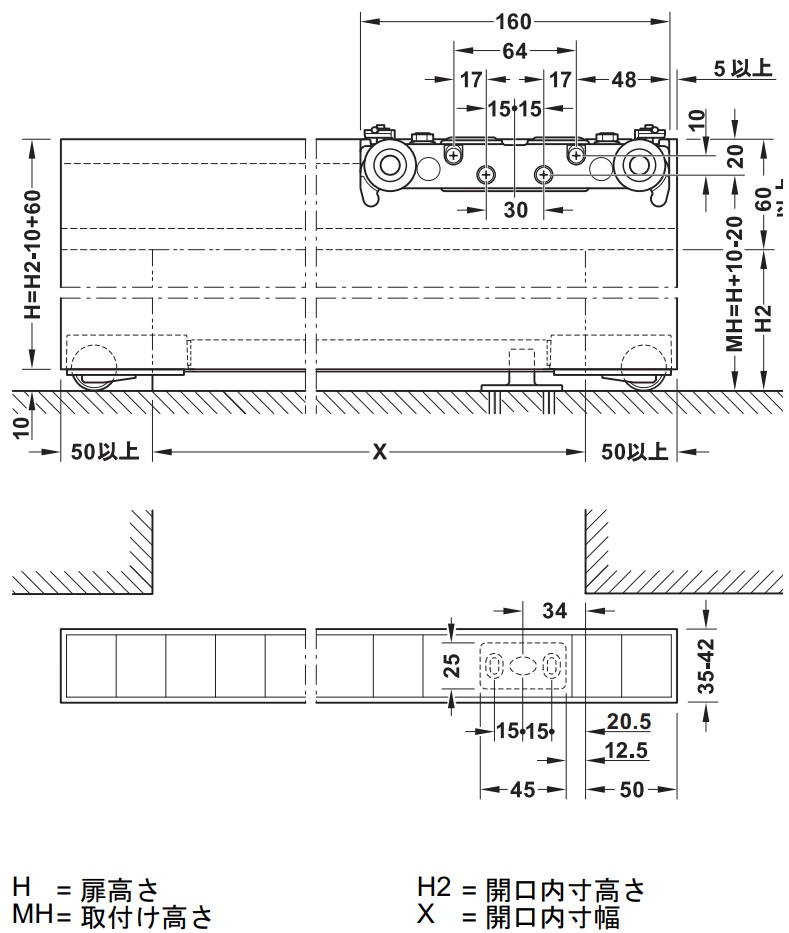

扉の取付

その他の取付方法のオプションは取扱説明書をご覧ください。

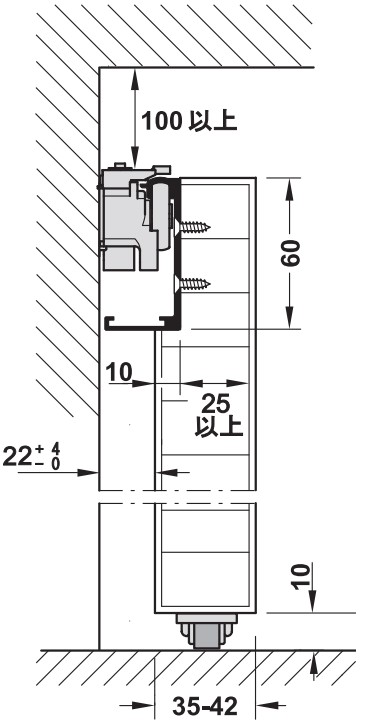

納まり図：ランニングギアとフロアガイド
