スガツネ工業/ランプ 上吊式引戸 FD35SP シングルソフトクローザー仕様 上ローラー木口掘込

高い信頼性と軽快な操作感を実現！！施設・店舗にも対応可能な引戸用シングルソフトクローザー。可倒式レバーにより、扉の脱着が、より簡単・確実になりました。

• 引込量が約100mmで安心！2段階でゆっくり引き込むシーケンシャルWダンパー搭載で、開けるときもより軽い力で開けられる（FD30比）。

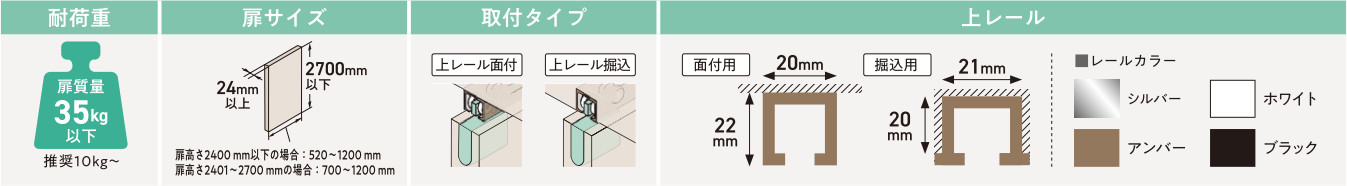

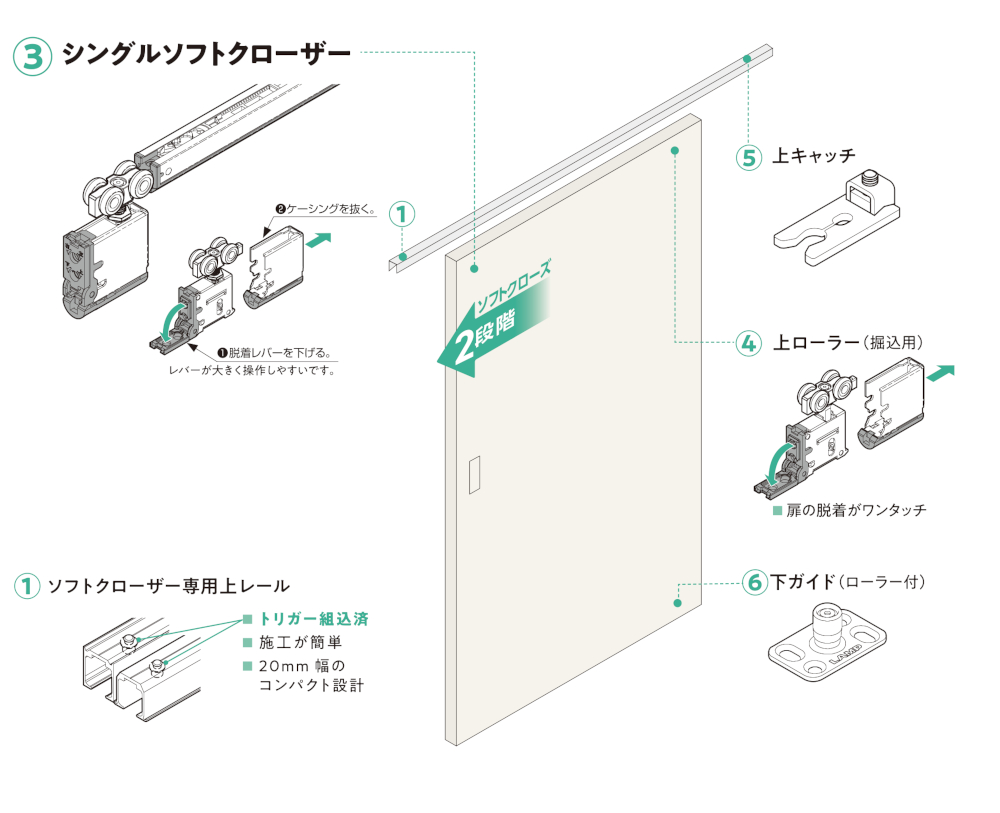

構成部品

• 扉の脱着は、ワンタッチです。
• 操作力は1.5kgfです。
• 引込量は、戸先100mmです。

部品	[必須] 上レール		[必須] 部品							[推奨] オプション
	①上レール 面付用	①上レール 掘込用	③シングルソフト クローザー FD35SP-WRH-SC	④上ローラー FD35SP-WRH	⑤上キャッチ FD30-HTST	⑥下ガイド ローラー付 FD50-BGR18	⑦バンパーブロック FD35EV-HBB	⑧後付トリガー FD35SP-TRG	⑨トリガー取付治具 FD35EV-TRJ	⑩扉下側埋め込み ガイドレール FD30-HBRT1500SIL
片引き	長さ 1820mm × 1本		1ヶ	1ヶ	1ヶ	1ヶ	─	─	─	(1本)
2枚引き違い	長さ 1820mm × 2本		2ヶ	2ヶ	2ヶ	2ヶ	─	─	─	(2本)
2枚引き分け	長さ 3640mm × 1本		2ヶ	2ヶ	2ヶ	2ヶ	1ヶ	2ヶ	1ヶ	(2本)

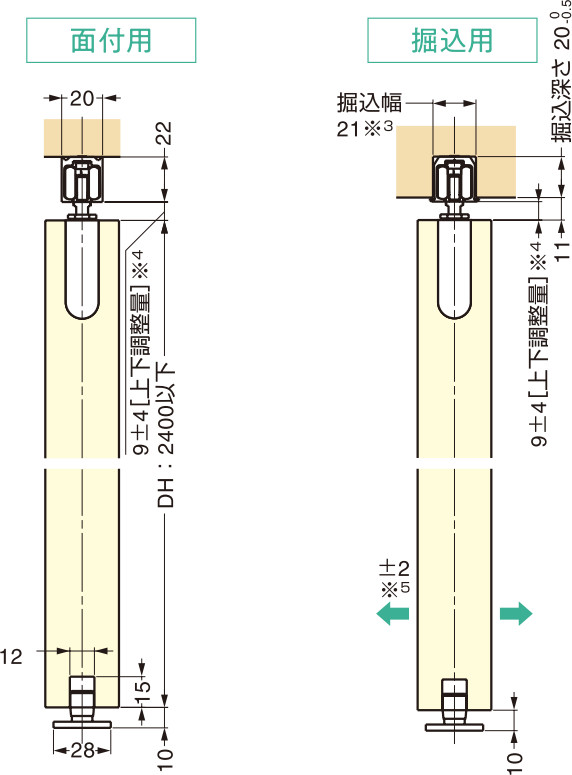

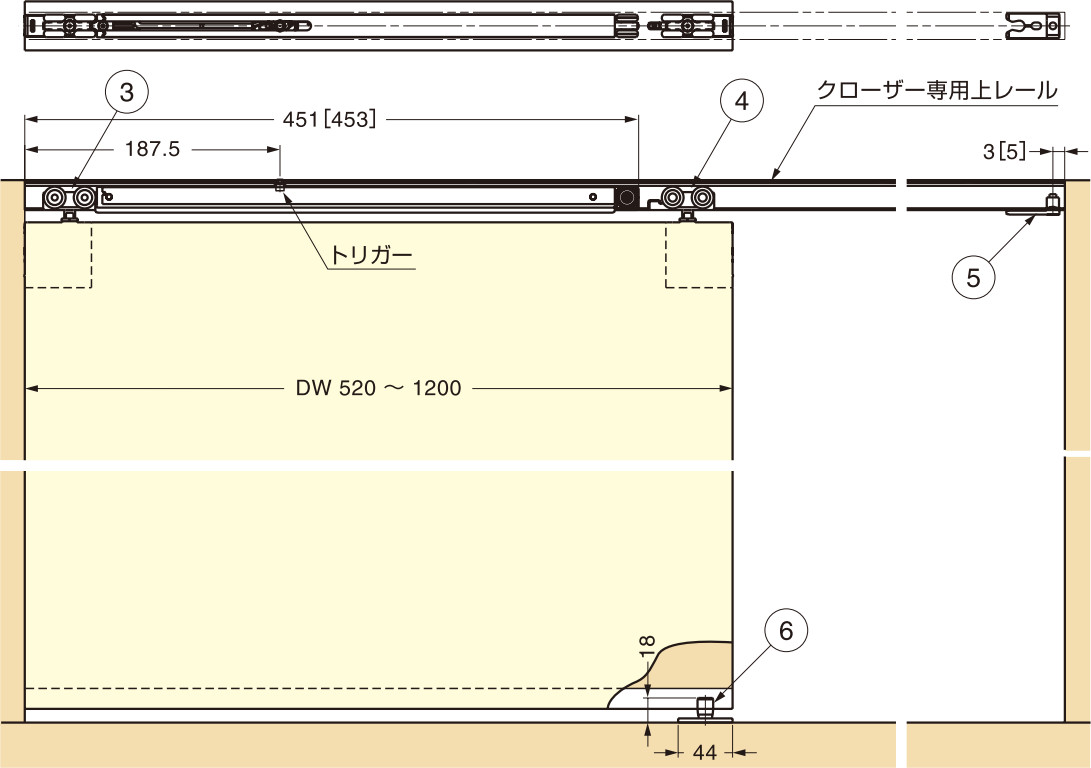

納まり寸法例

※3 クロス等巻き込む場合、別途寸法を加味してください。

※4 上レールと扉の隙間は-4mmから+4mmの範囲で調整できます。

※5 扉の木口面から見た扉の左右位置は-2mm から +2mmの範囲で調整できます。

※[ ]は上ローラー用化粧キャップ(オプション)を付けた場合の寸法です。

※上レールを短くする際は、「トリガー」が組み込まれていない側から切断してください。

バンパーブロック使用時

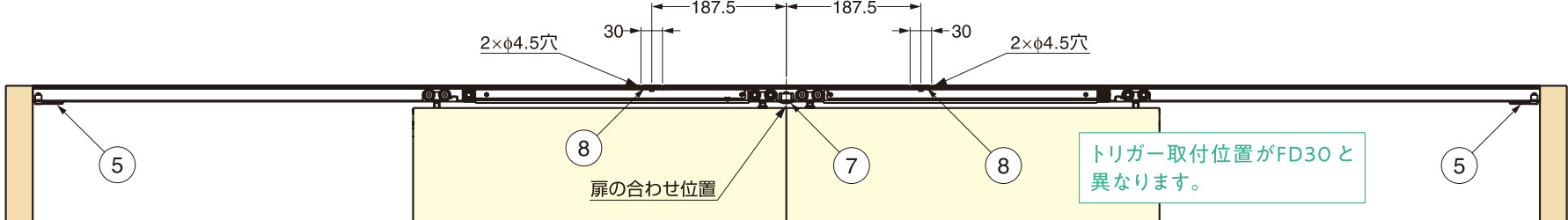

2枚引き分けの場合

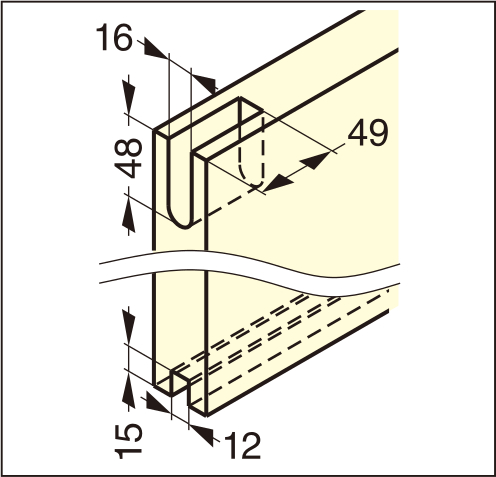

扉加工寸法

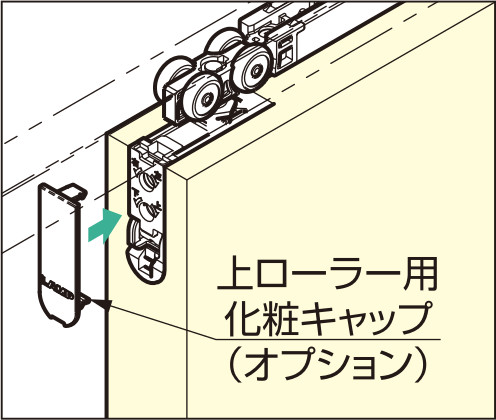

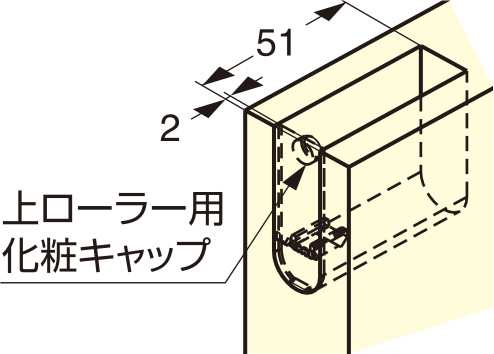

上ローラー用化粧キャップ(オプション)を使用する場合

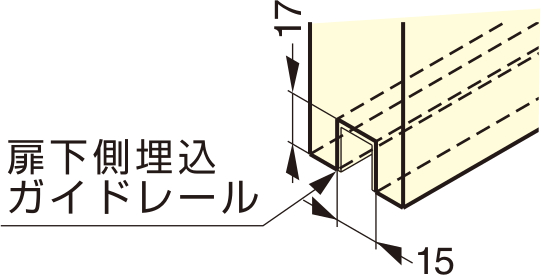

扉下側埋込ガードレール⑩(推奨オプション)を使用する場合

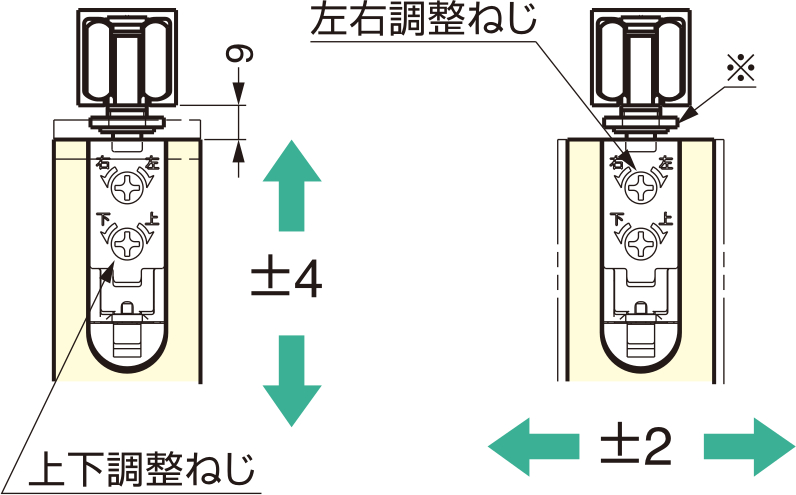

扉の調整

No.2ドライバー1本で調整可能です。

※跳ね上がり防止ナット

※脱着しづらい場合には、跳ね上がり防止ナットを緩めてください。

跳ね上がり防止機能付

ソフトクローズ作動時に扉が跳ね上がるのを防ぎます。

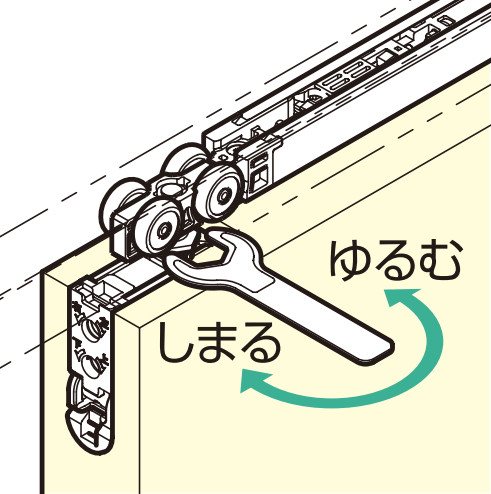

調整後、必須部品②⑤の跳ね上がり防止ナットを本体に接触するまでスパナ(オプション)の呼び12で締め込みます。
