スガツネ工業/ランプ パワーアシストヒンジ　HG-PA200型 外側付け

スガツネ工業/ランプ パワーアシストヒンジ　HG-PA200型 外側付け

商品管理番号 HG-PA200
生産地 スガツネ工業株式会社
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便

品番（トルク）：HG-PA200-15

品番
61141-00010813
カタログ価格
15,300円
出荷日(納期)
2～3営業日
販売単位
1個単位
管理コード
HG-PA200-15/170-025-668/
販売価格
（単価 × 入数）
12,240円(税込13,464円)
（12,240円 × 1個）
注文数
自社出荷/通常便

品番（トルク）：HG-PA200-20

品番
61141-00010814
カタログ価格
16,500円
出荷日(納期)
2～3営業日
販売単位
1個単位
管理コード
HG-PA200-20/170-025-669/
販売価格
（単価 × 入数）
13,200円(税込14,520円)
（13,200円 × 1個）
注文数
自社出荷/通常便

品番（トルク）：HG-PA200-25

品番
61141-00010815
カタログ価格
17,200円
出荷日(納期)
2～3営業日
販売単位
1個単位
管理コード
HG-PA200-25/170-025-670/
販売価格
（単価 × 入数）
13,760円(税込15,136円)
（13,760円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。
■用　途　　医療機器、分析機器、半導体装置など

■特　長
●スプリングの反力により、重い上蓋を軽く持ち上げられます。
●ダンパーにより、上蓋を閉める際に手を離しても、ゆっくりと閉まり安全です。
●トルクは調整ねじを回すことで調整できます（±5％）。
●樹脂カバーを取り付けると、本体や取付穴が隠れ、すっきりとした外観になります。

※以下の表からトルクを確認し、品番（トルク）を選択してからカートへお入れください。
パワーアシストヒンジ　HG-PA200型 外側付け

　バナー　さスガくん
商品の選択にお困りの方は、右のバナーをクリックして必要なトルクをご確認ください。
蓋・扉の寸法や質量などの数値を入力するだけで、トルクを計算できるツールです。


パワーアシストヒンジ　HG-PA200型 外側付け　トルクの計算方法

パワーアシストヒンジ　HG-PA200型 外側付け　サイズ

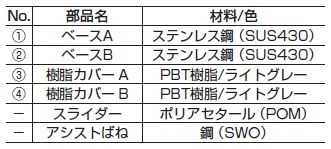

パワーアシストヒンジ　HG-PA200型 外側付け　材質■仕　様　　使用温度：0℃～ 40℃

■注　意
●連続動作（短時間での繰り返し動作）はしないでください。
●上蓋1枚につき2個以上でお使いください。
●ヒンジに偏荷重がかからないようにしてください。
●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
●開き方向に無理な力を加えると製品に負荷がかかるため、別途ストッパーをご用意ください。
●屋外で使用しないでください。
●筐体に十分な強度、剛性のあることをご確認のうえ、使用してください。

パワーアシストヒンジ　HG-PA200型／230型　機能解説

パワーアシストヒンジ　HG-PA200型 外側付け　可動範囲

パワーアシストヒンジ　HG-PA200型 外側付け　取付図
