スガツネ工業/ランプ ダンパーヒンジ HG-JHW16S型

スガツネ工業/ランプ ダンパーヒンジ HG-JHW16S型

商品管理番号 lamp_hg-jhw16
生産地 スガツネ工業株式会社
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便

品番：HG-JHW16S-34 (閉じ方向)

品番
61141-00010917
カタログ価格
2,420円
出荷日(納期)
2～3営業日
販売単位
1個単位
管理コード
HG-JHW16S-34/170-027-420/
販売価格
（単価 × 入数）
1,936円(税込2,129.6円)
（1,936円 × 1個）
注文数
自社出荷/通常便

品番：HG-JHW16S-50 (閉じ方向)

品番
61141-00010918
カタログ価格
2,870円
出荷日(納期)
2～3営業日
販売単位
1個単位
管理コード
HG-JHW16S-50/170-027-421/
販売価格
（単価 × 入数）
2,296円(税込2,525.6円)
（2,296円 × 1個）
注文数
自社出荷/通常便

品番：HG-JHW16S-34G (開き方向)

品番
61141-00010919
カタログ価格
2,420円
出荷日(納期)
2～3営業日
販売単位
1個単位
管理コード
HG-JHW16S-34G/170-027-422/
販売価格
（単価 × 入数）
1,936円(税込2,129.6円)
（1,936円 × 1個）
注文数
自社出荷/通常便

品番：HG-JHW16S-50G (開き方向)

品番
61141-00010920
カタログ価格
2,870円
出荷日(納期)
2～3営業日
販売単位
1個単位
管理コード
HG-JHW16S-50G/170-027-423/
販売価格
（単価 × 入数）
2,296円(税込2,525.6円)
（2,296円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。

■特徴
●ラプコン・ダンパーヒンジ UHD-16S型を組み込んだ、面付タイプのダンパーヒンジです。
●ダンパー方向と反対(閉じ方向にダンパーが効く場合、開き方向)の動きもスムーズです。

■仕様
使用温度：０℃～40℃

■用途

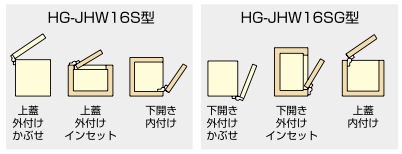

各種筐体の上蓋・上カバーなど



またこちらの商品はトルクの違い、ダンパー方向の違いと様々あるので、
選択してカートへお入れ下さい。

品番タンパーの方向(外付けの場合)トルクN・m/1ヶトルクkgf・cm/1ヶ
HG-JHW16S-34閉じ方向2.0～3.4N・m20.4～34.7kgf・cm
HG-JHW16S-50閉じ方向3.4～5.0N・m34.7～51.0kgf・cm
HG-JHW16S-34G開き方向2.0～3.4N・m20.4～34.7kgf・cm
HG-JHW16S-50G開き方向3.4～5.0N・m34.7～51.0kgf・cm


■注意
●トルク範囲はヒンジ１ヶの値です(扉１枚に対してヒンジを２ヶ使う場合は、２倍の値になります)
●扉１枚に対して２ヶ以上のヒンジをお使い下さい。

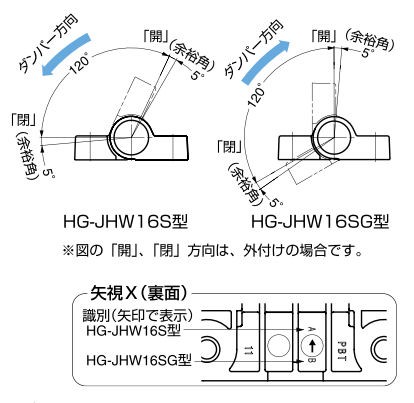

●所定の回転範囲以上に回転させないように、扉の開・閉位置(回転角度0°～120°以内)にステーなど
のストッパーを設けてください。
●トルクの範囲内で使用してください。
●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
●本製品の分解、改造は決して行わないでください。

■推奨ねじ (ヒンジ１ヶ分)
●M５六角穴付ボルト (4本)
●呼び径５座金 (4枚)
HG-JHW16S型 ダンパーヒンジ

HG-JHW16S ダンパーヒンジ
HG-JHW16S ダンパーヒンジ
