LAMP by SUGATSUNE スライド丁番ラインアップ

ランプオリンピアスライド丁番360

もっと見る


  単位：mm
品番
本体のみ		 扉仕様 取付仕様 製品仕様
推奨扉厚 開き角度 かぶせ量 カップ径 掘込深さ
360-D26-19T 木扉
15～20		 105° アウトセット 15～19
※1		 φ35 11 ダンパー内蔵
360-26-19T ─
360-C26-19T キャッチ付
360-D26-14T 10～14
※1		 ダンパー内蔵
360-26-14T ─
360-C26-14T キャッチ付
360-D26-9T 5～9
※1		 ダンパー内蔵
360-26-9T ─
360-C26-9T キャッチ付
360-D26-0T 93° インセット ─ ダンパー内蔵
360-26-0T ─
360-C26-0T キャッチ付
H360-D26-26T 木扉
18～30		 100° アウトセット 22～26
※2		 φ40 15 ダンパー内蔵
H360-26-26T ─
H360-C26-26T キャッチ付
H360-D26-16T 12～16
※2		 ダンパー内蔵
H360-26-16T ─
H360-C26-16T キャッチ付
H360-D26-0T 93° インセット ─ ダンパー内蔵
H360-26-0T ─
H360-C26-0T キャッチ付

※1印はカット量5mmの時です。
※2印はカット量8mmの時です。
セット商品はスライド丁番本体に加え、座金・ビスが付属されています。


ワンタッチスライド丁番151シリーズ


ダンパー内蔵スライド丁番がラインナップされた、リーズナブル150シリーズの 後継機スライド丁番シリーズ。 扉を大きく開くと、任意の位置で止まるようになりました。 ※150シリーズとの併用はできません。

もっと見る


単位：mm
品番
本体のみ		 扉仕様 取付仕様 製品仕様
推奨扉厚 開き角度 かぶせ量 カップ径 掘込深さ
151-D26-19T 木扉
14～20		 105°

85°
※3		 アウトセット 13～19
※2		 φ35 12 ダンパー内蔵
151-26-19T ─
151-C26-19T キャッチ付
151-D26-10T 4～10
※2		 ダンパー内蔵
151-26-10T ─
151-C26-10T キャッチ付
151-D26-0T インセット ─ ダンパー内蔵
151-26-0T ─
151-C26-0T キャッチ付
W151-D26-18T 木扉
15～20		 150° アウトセット 14～18

5～9
※4		 ダンパー内蔵
W151-26-18T ─
W151-C26-18T インセット キャッチ付
H151-D26-27T 木扉
20～30		 94° アウトセット 21～27
※4		 φ40 14 ダンパー内蔵
H151-26-27T ─
H151-C26-27T キャッチ付
H151-D26-18T 12～18
※4		 ダンパー内蔵
H151-26-18T ─
H151-C26-18T キャッチ付
H151-D26-0T インセット ─ ダンパー内蔵
H151-26-0T ─
H151-C26-0T キャッチ付

※2 カット量5mmのとき
※3はオプション品の85°開き止めパーツが必要
※4 カット量7mmのとき


重量用ワンタッチスライド丁番J95

大型扉に対応！　重量用ワンタッチスライド丁番シリーズ

もっと見る


  単位：mm
品番
本体のみ		 扉仕様 取付仕様 製品仕様
推奨扉厚 開き角度 かぶせ量 カップ径 掘込深さ

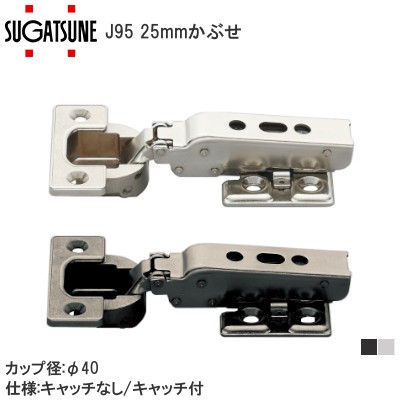

J95-24-25T 木扉
18～30

ガラス扉
8、10		 95° アウトセット 21～25
※1		 φ40 15 ─
J95-C24-25T キャッチ付

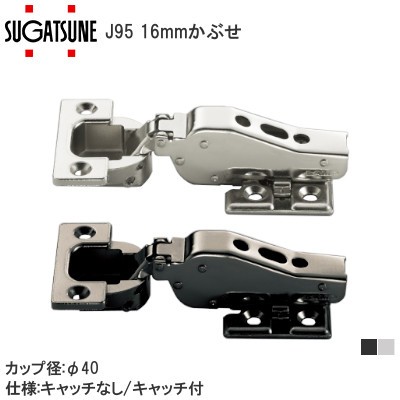

J95-24-16T 12～16
※1		 ─
J95-C24-16T キャッチ付

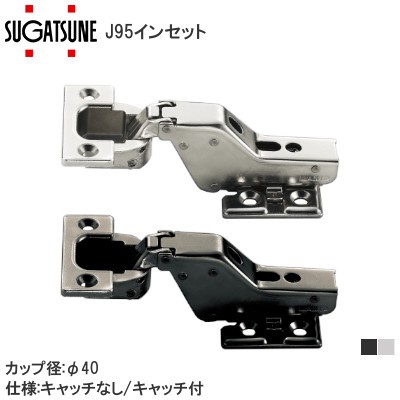

J95-24-0T 93° インセット ─ ─
J95-C24-0T キャッチ付

※1カット量8mmのとき
