スガツネ工業/ランプ H360 スライド丁番 厚扉用 26mmかぶせ カップ径φ40 ラプコン搭載 オリンピア【座金・ビス付】
商品管理番号 | lamp_h3602626tset |
---|---|
生産地 | スガツネ工業株式会社 |
注意事項 | キャッチなし・キャッチ付については、ダンパー機能は搭載されておりません。 |
22~26mm(カット量8mmの時)
掘込深さ15mm 推奨扉厚18~30mm

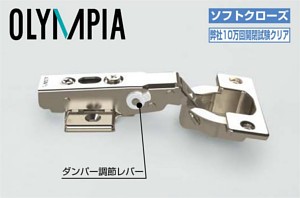

写真はスライド丁番本体(ダンパー内蔵)と別売のマウンティングプレートの組み合わせです。
360 ラプコン搭載 オリンピア スライド丁番 厚扉用
- ダンパー機能付はスピードを5段階で調節できます。
- 扉の三次元調整ができす。(前後+1.7mm、-2.8mm、上下±2.5mm、かぶせ〔左右〕+0mm、-4mm)
【推奨ねじ】
- 呼び径3.5皿頭/丸皿頭のタッピンねじ/木ねじ
品番 | 仕様 | 材料 | 仕上 |
---|---|---|---|
H360-D26-26T | ダンパー内蔵(5段階) | 鋼 | ニッケルめっき |
H360-26-26T | キャッチなし | ||
H360-C26-26T | キャッチ付 |
【オープニングクリアランス(O.C.)目地代】

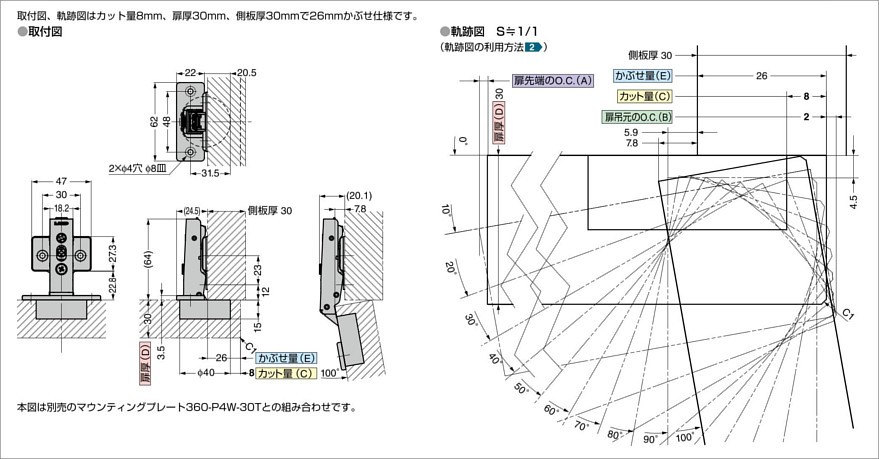

扉開閉時に扉先端と扉吊元にPOSTEオープニングクリアランスO.C.(A)と(B)が必要です。O.C.(A)(B)は扉の厚みとカット量により変化します。扉の軌跡図および下表を十分考慮の上、キャビネットを設計してください。
【扉吊元のO.C.(B)と扉厚(D)およびカット量(C)の関係】
扉厚(D) | カット量(C) | |||||
---|---|---|---|---|---|---|
3 | 4 | 5 | 6 | 7 | 8 | |
18 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
20 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
22 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
24 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
26 | 1.3 | 1.2 | 1.2 | 1.1 | 1.1 | 1.1 |
28 | 3.6 | 2.6 | 1.6 | 1.6 | 1.5 | 1.5 |
30 | 6.0 | 5.0 | 4.0 | 3.0 | 2.1 | 2.0 |
32 | 8.4 | 7.4 | 6.4 | 5.4 | 4.4 | 3.4 |
34 | 10.8 | 9.8 | 8.8 | 7.8 | 6.8 | 5.8 |
扉吊元のO.C(B) |
※30mmを超える厚扉使用時は、軌跡図を参考にしてください。(扉にRまたはC面加工をすることで、O.C.(B)を小さくできます。)
【カット量(C)とかぶせ量(E)の関係】
カット量(C) | 3 | 4 | 5 | 6 | 7 | 8 |
---|---|---|---|---|---|---|
かぶせ量(E) | 21 | 22 | 23 | 24 | 25 | 26 |
【扉吊元のO.C.(A)と扉厚の関係(扉厚30のとき)】
扉幅 | 300 | 400 | 500 | 600 |
---|---|---|---|---|
扉先端のO.C.(A) | 0.35 | 0.25 | 0.19 | 0.16 |
