スガツネ工業/ランプ J160 重量用高角度開きワンタッチスライド丁番 ダンパー内蔵タイプ
商品管理番号 | lamp_j160 |
---|---|
生産地 | スガツネ工業株式会社 |
J160 重量用高角度開きワンタッチスライド丁番 ダンパー内蔵タイプ

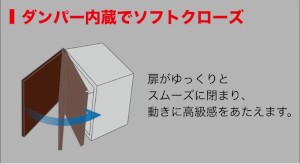

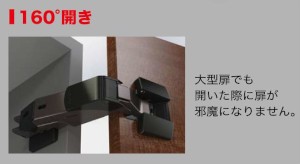

- 内蔵ソフトクローズダンパーにより、扉がゆっくりとスムーズに閉まり、動きに高級感をあたえます。
- 座金・ねじ穴隠しカバーとのセット販売です。

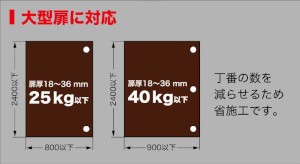

【仕 様】
- 扉の三次元調整ができます。(前後+1.5mm、-2.5mm、上下±3mm、かぶせ〔左右〕+0mm、-4mm)
【注 意】
- 施工中に開閉しないように仮止め部品(赤色)が付いています。施工完了後に外してください。
- 仮止め部品を付けたまま開閉しないでください。
【付属品】
- 十字穴付き丸皿タッピンねじ5×18
品番 | 仕様 | 材料 | 仕上 | 質量g |
---|---|---|---|---|
J160-D22-25T-NI | ダンパー内蔵 | 鋼、亜鉛合金(ZDC)、 ガラス繊維入ポリアミド | ニッケルめっき | 710 |
J160-D22-25T-BN | 黒すずニッケルめっき |

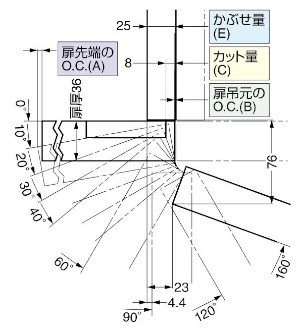

●軌跡図

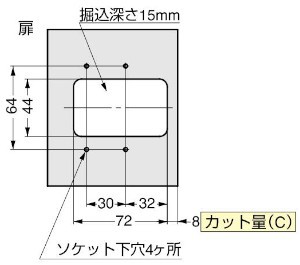

【扉加工】木製扉用
【カット量(C)とかぶせ量(E)の関係】
カット量(C) | 3 | 4 | 5 | 6 | 7 | 8 |
---|---|---|---|---|---|---|
かぶせ量(E) | 20 | 21 | 22 | 23 | 24 | 25 |
かぶせ量調整ねじを回すと、かぶせ量を最大
【オープニングクリアランス(O.C.)目地代】
扉開閉時に扉先端と扉吊元にオープニングクリアランスO.C.(A)と(B)が必要です。O.C.(A)、(B)は扉の厚みとカット量により変化します。扉の軌跡図および下表を十分考慮の上、キャビネットを設計してください。
【扉吊り元のO.C.(B)と扉厚(D)およびカット量(C)の関係】
扉厚(D) | カット量(C) | |||||
---|---|---|---|---|---|---|
3 | 4 | 5 | 6 | 7 | 8 | |
34以下 | 0.1以下 | |||||
36 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
38 | 0.5 | 0.5 | 0.5 | 0.5 | 0.6 | 0.6 |
40 | 1.0 | 1.0 | 1.1 | 1.2 | 1.3 | 1.4 |
扉吊元のO.C.(B) |
扉厚が36mmを超える場合は、軌跡図を参考にしてください。(扉にRまたはC面加工をすると、O.C.(B)を小さくできます。)
【扉先端のO.C.(A)と扉幅の関係】
扉厚(D) | 扉幅 | ||||||
---|---|---|---|---|---|---|---|
300 | 400 | 500 | 600 | 700 | 800 | 900 | |
20 | 1.6 | 1.2 | 1.0 | 0.8 | 0.7 | 0.6 | 0.5 |
30 | 1.9 | 1.4 | 1.2 | 1.0 | 0.8 | 0.7 | 0.7 |
36 | 1.9 | 1.5 | 1.2 | 1.0 | 0.8 | 0.7 | 0.7 |
扉先端のO.C.(A) |

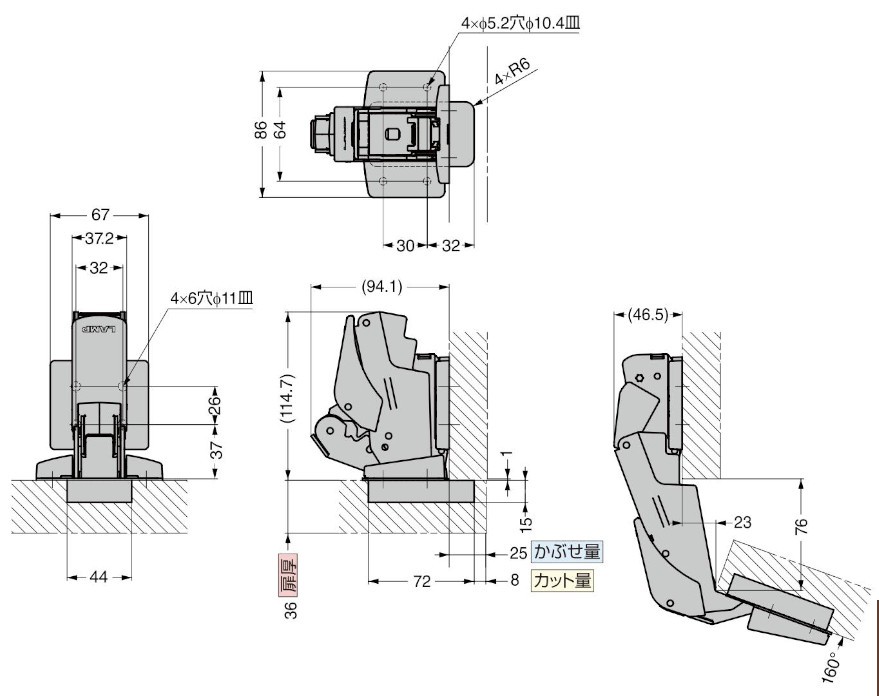

●外形図
