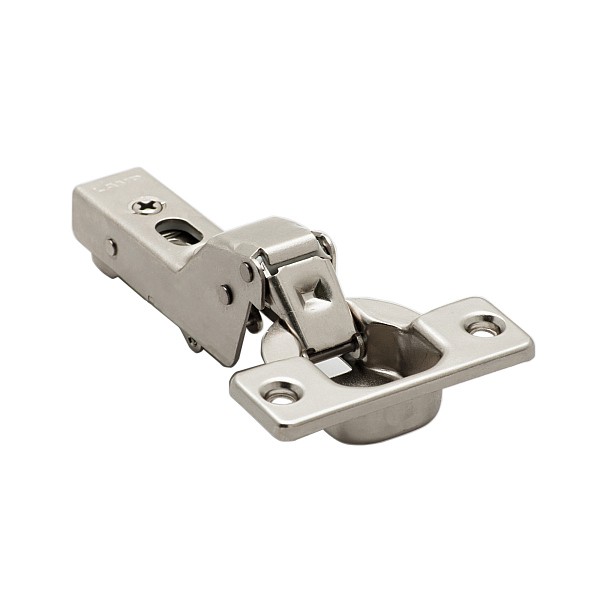

スガツネ工業/ランプ 360 スライド丁番 インセット カップ径φ35 ラプコン搭載 オリンピア【座金・ビス付】
商品管理番号 | lamp_360260tset |
---|---|
生産地 | スガツネ工業株式会社 |
注意事項 | キャッチなし・キャッチ付については、ダンパー機能は搭載されておりません。 |
掘込深さ11mm 推奨扉厚15~20mm
ダンパー内蔵
キャッチなし・キャッチ付
※ダンパー調整レバーは付いておりません。
ラプコン搭載 オリンピア スライド丁番360 インセット/93°開き
■特 徴
- ダンパー内蔵(360-D26-0T)はラプコン初搭載のダンパー内蔵スライド丁番です。ダンパーは国内初の5段階調節が可能で、扉の吊り込み後に最適な速度を選べます。
- オリジナルのターン・ロック方式の採用で、上から押し込むだけで装着できます(ワンタッチ)。このスムーズさは、設置個所が増えるほど効率に差がでます。
- 扉の位置調整は、ドライバー1本、片手で可能。前後・上下・左右、の3次元位置調整が可能です。
■仕 様
- 扉の三次元調整ができます。(前後+1.5m、-2.5mm、上下±2.5mm、かぶせ〔左右〕+0mm、-4mm)
本体品番 | 仕様 | 材料 | 仕上 | 付属座金 | 付属ビス |
---|---|---|---|---|---|
360-D26-0T | ダンパー内蔵 5段階 |
鋼 | ニッケルめっき | システム32・4つ穴タイプ 360-P6WT |
丸皿タッピンねじ 3.5×16NI/6本 |
360-26-0T | キャッチなし | ||||
360-C26-0T | キャッチ付 |

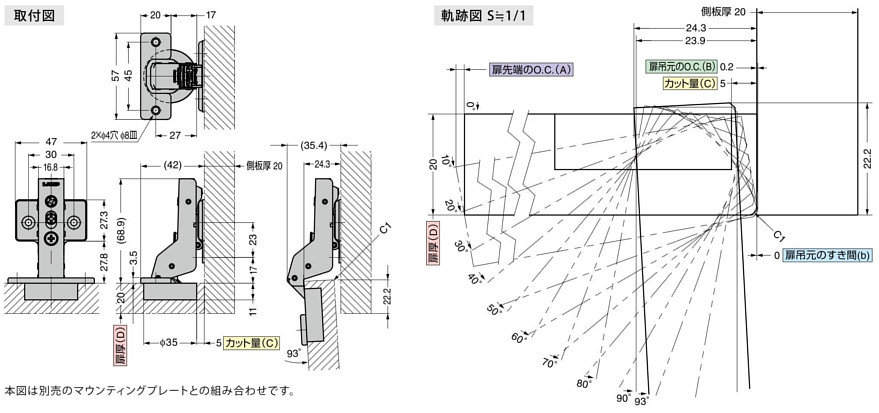

■ 取付図、軌跡図はカット量5mm、扉厚20mm、側板厚20mmでインセット仕様です。
LAMPスライド丁番360(インセット仕様)取付図・軌跡図
オープニングクリアランス(O.C.)目地代
扉開閉時に扉先端と扉吊元にオープニングクリアランスO.C.(A)と(B)が必要です。O.C.(A)、(B)は扉の厚みとカット量により変化します。扉の軌跡図および下表を十分考慮の上、キャビネットを設計してください。
扉吊元のO.C.(B)と扉厚(D)およびカット量(C)の関係
扉厚(D) | カット量(C) | ||
---|---|---|---|
3 | 4 | 5 | |
扉吊元のO.C.(B) | |||
15 | 0 | 0 | 0 |
16 | 0 | 0 | 0 |
17 | 0 | 0 | 0 |
18 | 0 | 0 | 0 |
19 | 0.1 | 0.1 | 0.1 |
20 | 0.3 | 0.3 | 0.2 |
21※ | 0.5 | 0.4 | 0.4 |
22※ | 1.0 | 0.7 | 0.7 |
※20mmを超える厚扉使用時は、軌跡図を参考にしてください。(扉にRまたはC面加工をすると、O.C.(B)を小さくできます。)
カット量(C)とかぶせ量(E)の関係
カット量(C) | 3 | 4 | 5 |
---|---|---|---|
かぶせ量(E) | 2 | 1 | 0 |
かぶせ量調整ねじを回すと、扉吊元のすき間を最大4mm大きくできます。扉吊元のO.C.の設定は上表でご確認ください。
扉先端のO.C.(A)と扉幅の関係(扉厚20のとき)
扉幅 | 300 | 400 | 500 | 600 |
---|---|---|---|---|
扉先端のO.C.(A) | 0.44 | 0.32 | 0.25 | 0.21 |
LAMPスライド丁番 扉の寸法と丁番の取付個数
扉幅 | 扉厚 | 扉比重 | 取付ピッチ |
---|---|---|---|
600以下 | 20以下 | 0.6以下 | 300以上 |
- 扉比重は扉中心としてください。
- 上端、下端のヒンジは扉端部から100mm以内に取り付けてください。3個使い以上の場合、取付ピッチは等間隔としてください。
- 右図(スマートフォン等では下図)は目安のため、実際に取り付けてご確認ください。
- 使用時のメンテナンスとして定期的に潤滑剤を給油してください。
- 右図(スマートフォン等では下図)および上表、上記の条件にあてはまらない場合は、お問い合わせください。
- 右図(スマートフォン等では下図)および上表の条件は、JIS規格に対応した評価試験を行なって出た値です。
FAQ 製品へのご質問
はい。可能です。スライド丁番360は扉の取付後にダンパー力を5段階で調節でき、ダンパー無しタイプと組み合わせる必要はありません。扉サイズや重さ、閉まり具合の好みによってダンパー力を調整してお使いいただけます。
ラプコンとは動きを優しく、スムーズにコントロールするスガツネオリジナルのダンパー機構です。ラプコンは、優れた操作性と安全性で高い信頼と実績があり、ステー、リフトコートハンガー、ドアクローザー、格納ベッドなど数多くの製品に搭載されています。これらの製品は日本国内はもとより海外でも幅広く採用されております。
ねじ取付ピッチが30か32かでお選びいただけます。強度を高めたい場合は、4つ穴タイプをおすすめいたします。
ノックダウン方式の家具等にみられる、ねじ取付ピッチの統一基準です。
キャッチ付きのスライド丁番にはバネがついているため、ある角度から扉が自動的に閉まります。また、扉が閉じた状態を保持します。キャッチ無しは、バネがない機構で自動的に閉まることはありません。閉じた状態で扉を保持しないため、マグネットキャッチなどが必要です。
扉の大きさに対してキャッチ力が強い場合、キャッチ付き丁番の使用数量を減らすとキャッチ力が弱まります。
側板と扉が重なっている部分のことです。スライド丁番360では、全かぶせ、半かぶせ(10~14mm、5~9mm)、インセット、の4種類をご用意しています。
オープニングクリアランス(以下:O.C.)とは扉を開閉する際に必要な隙間です。O.C.には、吊元のO.C.と扉先端のO.C.の2種類がございます。家具を壁につけて配置する場合など、O.C.が適正に確保されていないと、扉が壁に当たって開かなくなります。O.C.は扉の厚みに左右されますのでカタログでご確認ください。扉の厚みが増すとO.C.が大きくなりますが、端部に面取りをすると小さく抑えることができます。
スライド丁番230と取付位置が共通なので、取り替え可能です。ただし、1枚の扉に230と360を併用することはできません。全てスライド丁番360に付け替えてください。
