スガツネ工業/ランプ 3670 3段引スライド セルフ&ソフトクロージング機構付 L=250~600mm ※左右1l組
商品管理番号 | 3670 |
---|---|
生産地 | スガツネ工業株式会社 |
3670 スライドレール
セルフ&ソフトクロージング機構付きのスライドレールです。レールに内臓しているため、従来のレール同様にすっきりとした外観です。作動する位置は、レール長さ350mmまでは引き出しが完全に閉じる20mm手前で、レール長さ400mm以上は36mmです。
- 引き出しが大きくスライドする3段引き仕様で、引き出し内部の有効活用ができます。引き出しの最大幅は、レール長さ+200mmです。
- アウターレール取付部の衝撃吸収効果によりキャビネットの多少の変形にもスムーズなスライドが得られます。ノイズ、ショックを吸収する樹脂製スプリング付です。
- レバー操作でインナーレールの取り外しができます。
【付属品】
- 十字穴付トラスタッピンねじ4×12
【注意】
- インナーレールとアウターレールの組み合わせを変えないでください。
- ソフトクロージング機構が作動しているときに、強い力で押し込まないでください。オイル漏れの原因になります。
No. | 部品名 | 材料 | 仕上/色 |
---|---|---|---|
① | アウターメンバー | 鋼 | 光沢クロメート処理(三価) |
② | 中間メンバー | 鋼 | 光沢クロメート処理(三価) |
③ | インナーメンバー | 鋼 | 光沢クロメート処理(三価) |
④ | リテーナー | 鋼 | (亜鉛めっき鋼板) |
⑤ | スチールボール | 鋼 | - |

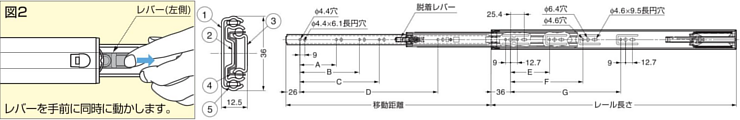

※引き出しとキャビネットのすき間が、上図※1の範囲を越えた場合、レールに思わぬダメージが発生することがあります。
品番 | レール 長さ |
移動 距離 |
A | B | C | D | E | F | G | 耐荷重N ペア |
耐荷重kgf ペア |
---|---|---|---|---|---|---|---|---|---|---|---|
3670-250 | 250 | 200 | 124 | - | - | - | 87 | - | - | 147 | 15 |
3670-300 | 300 | 300 | 174 | - | - | - | 119 | - | - | 147 | 15 |
3670-350 | 350 | 350 | 96 | 224 | - | - | 119 | 183 | - | 147 | 15 |
3670-400 | 400 | 400 | 160 | 256 | - | - | 119 | 199 | - | 196 | 20 |
3670-450 | 450 | 450 | 96 | 192 | 306 | - | 119 | 247 | - | 196 | 20 |
3670-500 | 500 | 500 | 128 | 224 | 356 | - | 119 | 215 | 295 | 196 | 20 |
3670-550 | 550 | 550 | 128 | 224 | 352 | 406 | 119 | 215 | 343 | 196 | 20 |
3670-600 | 600 | 600 | 128 | 224 | 384 | 456 | 119 | 247 | 375 | 196 | 20 |
※上記表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。
