スガツネ工業/ランプ FD30SP 上吊式引戸 デュアルソフトクローザー仕様 上ローラー木口掘込

スガツネ工業/ランプ FD30SP 上吊式引戸 デュアルソフトクローザー仕様 上ローラー木口掘込

商品管理番号 gFD30SP_DSC_UK
生産地 スガツネ工業株式会社
資料 施工説明書

【標準仕様例】

上レールの種類は、部品詳細よりご確認ください。

部品 [必須] 上レール [必須] 部品
①上レール
面付用
 ①上レール
掘込用
 ②デュアルソフト
クローザー

FD30SP-WRH-DSC		 ③後付トリガー


②付属品		 ④トリガー取付治具


②付属品		 ⑤上ローラー
デュアルソフトクローザー対応

FD30SP-WRH-N		 ⑥下ガイド
ローラー付

FD30-HBG		 ⑦ストッパーブロック


FD30-HSB
片引き
 長さ 1820mm × 1本 引戸 必須部品セット

品番：FD30SPDHCP ×１セット

 ─
2枚引き違い
 長さ 1820mm × 2本 引戸 必須部品セット

品番：FD30SPDHCP ×２セット

 ─
2枚引き分け
 長さ 1820mm × 2本 引戸 必須部品セット

品番：FD30SPDHCP ×２セット

 2ヶ
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール面付用／長さ:1820mm／仕上:シルバー

品番
61141-00006919
カタログ価格
3,600円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRM1820SCSIL/250-017-805/310012
上レール面付用／長さ:1820mm／仕上:シルバー
必須選択部品
FD30-TRM1820SCSIL
[付属ねじ] 十字穴付皿タッピンねじ 3.5×20
部品詳細
販売価格
（単価 × 入数）
2,880円(税込3,168円)
（2,880円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール面付用／長さ:1820mm／仕上:アンバー

品番
61141-00006920
カタログ価格
4,010円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRM1820SCUM/250-017-806/310013
上レール面付用／長さ:1820mm／仕上:アンバー
必須選択部品
FD30-TRM1820SCUM
[付属ねじ] 十字穴付皿タッピンねじ 3.5×20
部品詳細
販売価格
（単価 × 入数）
3,208円(税込3,528.8円)
（3,208円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール面付用／長さ:1820mm／仕上:ホワイト

品番
61141-00006921
カタログ価格
4,550円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRM1820SCWT/250-025-146/310014
上レール面付用／長さ:1820mm／仕上:ホワイト
必須選択部品
FD30-TRM1820SCWT
[付属ねじ] 十字穴付皿タッピンねじ 3.5×20 ※シルバー
部品詳細
販売価格
（単価 × 入数）
3,640円(税込4,004円)
（3,640円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール掘込用／長さ:1820mm／仕上:シルバー

品番
61141-00006910
カタログ価格
3,600円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRH1820SCSIL/250-017-807/309984
上レール掘込用／長さ:1820mm／仕上:シルバー
必須選択部品
FD30-TRH1820SCSIL
[付属ねじ] 十字穴付皿タッピンねじ 3.5×20
部品詳細
販売価格
（単価 × 入数）
2,880円(税込3,168円)
（2,880円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール掘込用／長さ:1820mm／仕上:アンバー

品番
61141-00006911
カタログ価格
4,010円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRH1820SCUM/250-017-808/309997
上レール掘込用／長さ:1820mm／仕上:アンバー
必須選択部品
FD30-TRH1820SCUM
[付属ねじ] 十字穴付皿タッピンねじ 3.5×20
部品詳細
販売価格
（単価 × 入数）
3,208円(税込3,528.8円)
（3,208円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール掘込用／長さ:1820mm／仕上:ホワイト

品番
61141-00006912
カタログ価格
4,550円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRH1820SCWT/250-025-147/309998
上レール掘込用／長さ:1820mm／仕上:ホワイト
必須選択部品
FD30-TRH1820SCWT
[付属ねじ] 十字穴付皿タッピンねじ 3.5×20 ※シルバー
部品詳細
販売価格
（単価 × 入数）
3,640円(税込4,004円)
（3,640円 × 1本）
注文数
自社出荷/通常便

引戸必須部品セット(FD30SPDHCP)※ライトブラウン

品番
su04x000561a-y00-t01
カタログ価格
15,350円
出荷日(納期)
在庫品
販売単位
1セット
管理コード
FD30SPDHCP-LBR/250-056-244/

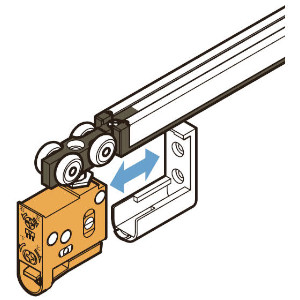

デュアルソフトクローザー
必須部品
FD30SP-WRH-DSC
[付属品]後付トリガー(黒色) FD25SP-30-TRG
[付属品]トリガー取付治具 FD25SP-30-TRJ
[付属品]スパナ FDSP-FSP
部品詳細

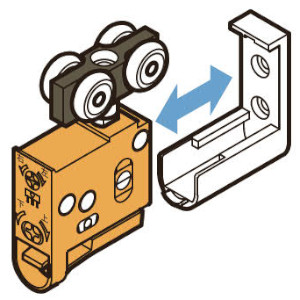

デュアルソフトクローザー対応上ローラー（堀込用）
必須部品
FD30SP-WRH-N
部品詳細

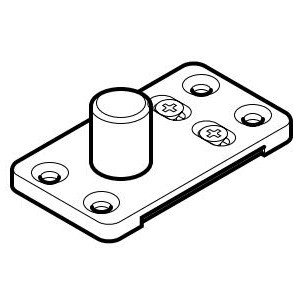

下ガイド ローラー付 ライトブラウン
必須選択部品
FD30-HBG-LBR
部品詳細
販売価格
（単価 × 入数）
12,280円(税込13,508円)
（12,280円 × 1セット）
注文数
自社出荷/通常便

引戸必須部品セット(FD30SPDHCP)※ダークブラウン

品番
su04x000561a-y00-t02
カタログ価格
15,340円
出荷日(納期)
在庫品
販売単位
1セット
管理コード
FD30SPDHCP-DB//
デュアルソフトクローザー
必須部品
FD30SP-WRH-DSC
[付属品]後付トリガー(黒色) FD25SP-30-TRG
[付属品]トリガー取付治具 FD25SP-30-TRJ
[付属品]スパナ FDSP-FSP
部品詳細
デュアルソフトクローザー対応上ローラー（堀込用）
必須部品
FD30SP-WRH-N
部品詳細
下ガイド ローラー付 ダークブラウン
必須選択部品
FD30-HBG-DB
部品詳細
販売価格
（単価 × 入数）
12,272円(税込13,499.2円)
（12,272円 × 1セット）
注文数
自社出荷/通常便

引戸必須部品セット(FD30SPDHCP)※ホワイト

品番
su04x000561a-y00-t03
カタログ価格
15,350円
出荷日(納期)
在庫品
販売単位
1セット
管理コード
FD30SPDHCP-WT//
デュアルソフトクローザー
必須部品
FD30SP-WRH-DSC
[付属品]後付トリガー(黒色) FD25SP-30-TRG
[付属品]トリガー取付治具 FD25SP-30-TRJ
[付属品]スパナ FDSP-FSP
部品詳細
デュアルソフトクローザー対応上ローラー（堀込用）
必須部品
FD30SP-WRH-N
部品詳細
下ガイド ローラー付 白
必須選択部品
FD30-HBG-WT
部品詳細
販売価格
（単価 × 入数）
12,280円(税込13,508円)
（12,280円 × 1セット）
注文数
自社出荷/通常便

ストッパーブロック

品番
61141-00002000
カタログ価格
160円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
FD30-HSB/250-017-139/303009
ストッパーブロック
必須部品
FD30-HSB
部品詳細
販売価格
（単価 × 入数）
128円(税込140.8円)
（128円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。

扉を戸先と戸尻の双方向にゆっくりと静かに開閉させるデュアルソフトクローザー仕様。可倒式レバーにより、扉の脱着が、より簡単・確実になりました。

  • 軽い力で開けられる。引込量は約100mmです。
  • 開き方向（戸尻側方向）も最後はゆっくり引き込む。

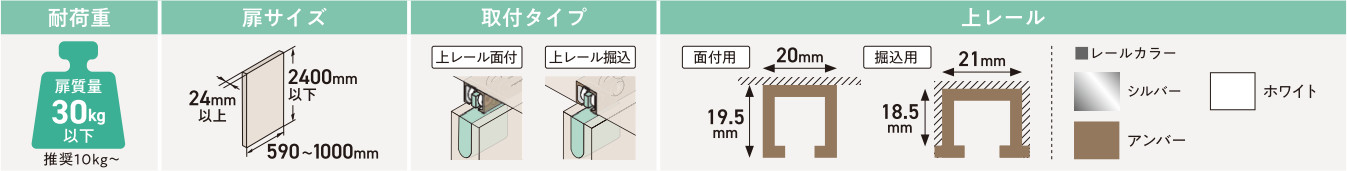

扉幅590～1000mm
扉高さ2400mm以下
扉厚24mm以上
扉質量30kg以下（扉1枚当り）

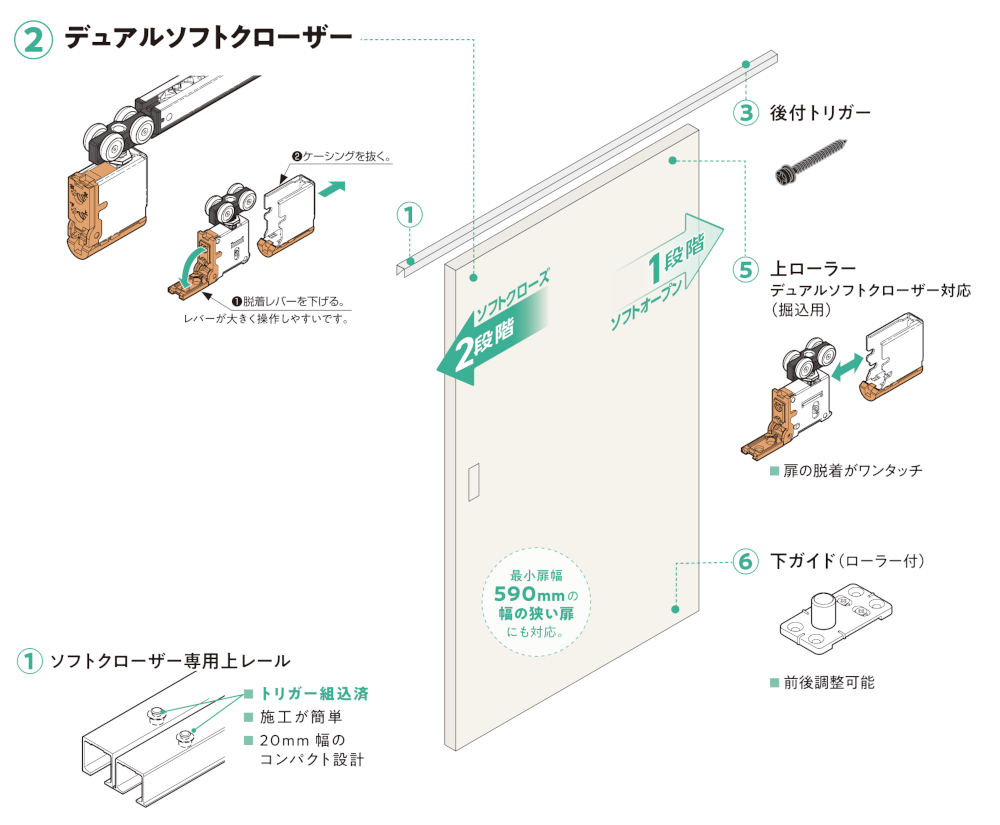

構成部品

  • 扉の脱着は、ワンタッチです。
  • 操作力は1.2kgfです。
  • 引込量は、戸先100mm・戸尻50mmです。
部品 [必須] 上レール [必須] 部品
①上レール
面付用
 ①上レール
掘込用
 ②デュアルソフト
クローザー

FD30SP-WRH-DSC		 ③後付トリガー


②付属品		 ④トリガー取付治具


②付属品		 ⑤上ローラー
デュアルソフトクローザー対応

FD30SP-WRH-N		 ⑥下ガイド
ローラー付

FD30-HBG		 ⑦ストッパーブロック


FD30-HSB
片引き
 長さ 1820mm × 1本 1ヶ 1ヶ 1ヶ 1ヶ 1ヶ ─
2枚引き違い
 長さ 1820mm × 2本 2ヶ 2ヶ 2ヶ 2ヶ 2ヶ ─
2枚引き分け
 長さ 1820mm × 2本 2ヶ 2ヶ 2ヶ 2ヶ 2ヶ 2ヶ

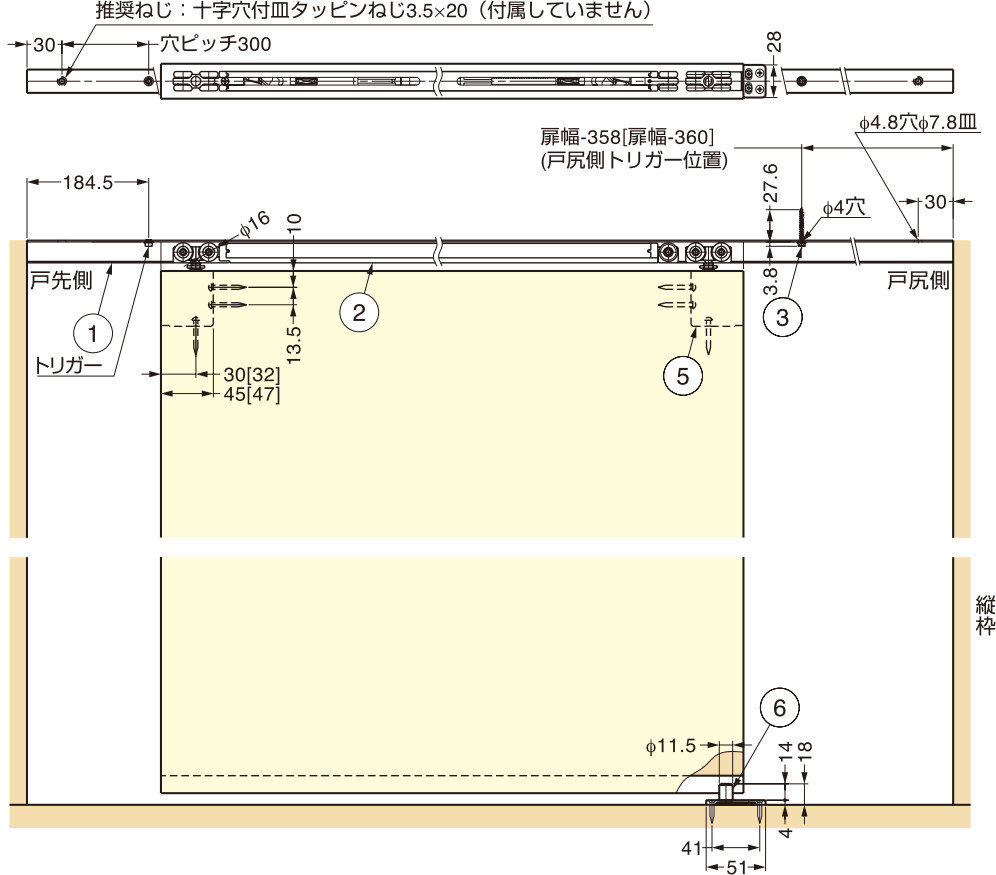

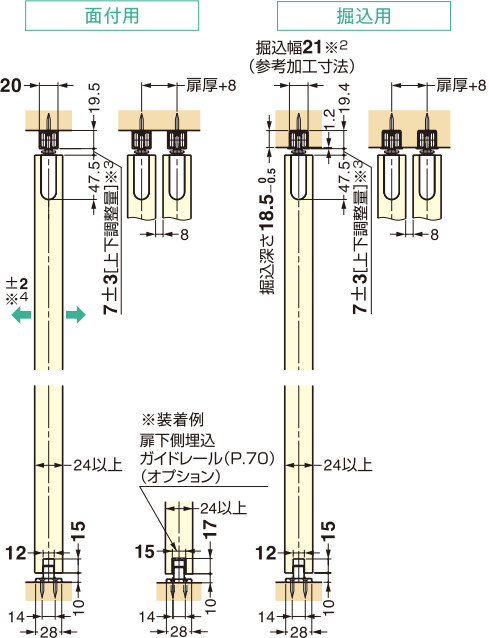

納まり寸法例

※2 クロス等巻き込む場合、別途寸法を加味してください。

※3 上レールと扉の隙間は -3mm から +3mm の範囲で調整できます。

※4 扉の木口面から見て左右位置は -2mm から +2mm の範囲で調整できます。

※[ ]は上ローラー用化粧キャップ(オプション)を付けた場合の寸法です。

※トリガー取付位置の算出方法もご覧ください。

※上レールを短くする際は、「トリガー」が組み込まれていない側から切断してください。

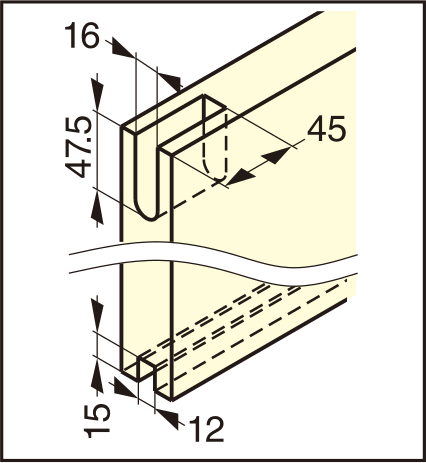

扉加工寸法

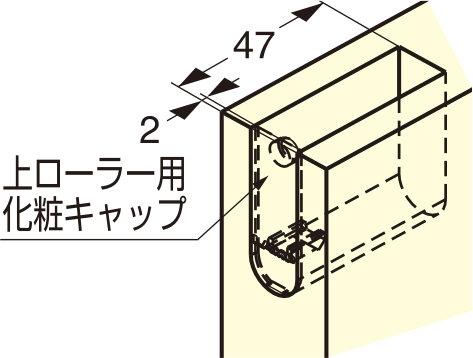

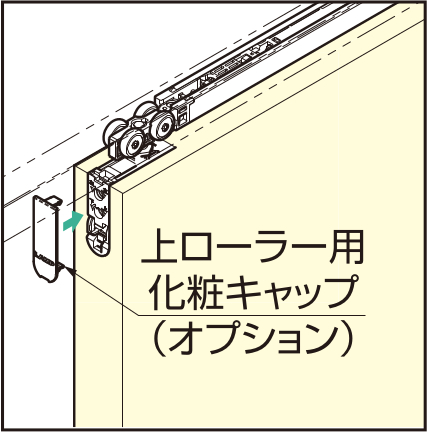

上ローラー用化粧キャップ(オプション)を使用する場合

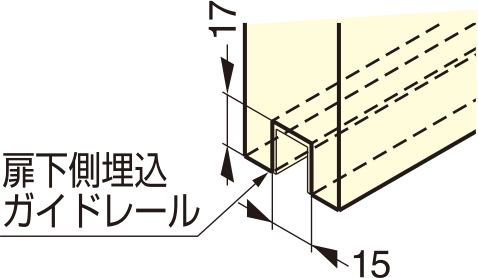

扉下側埋込ガードレール(オプション)を使用する場合

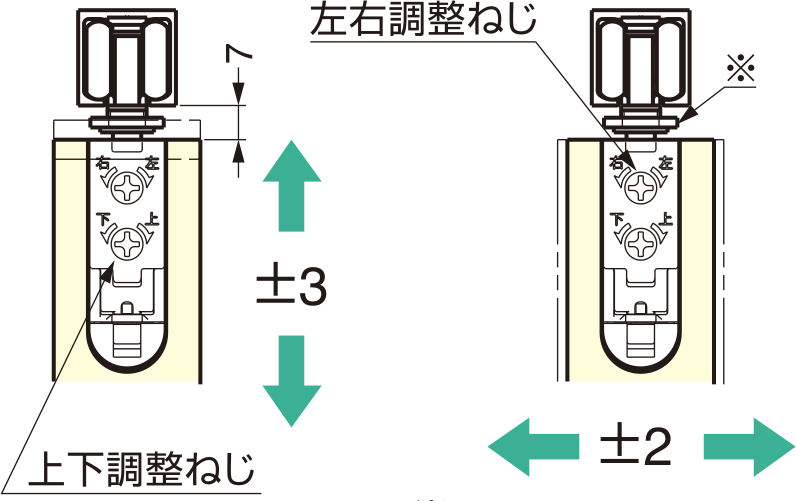

扉の調整

No.2ドライバー1本で調整可能です。

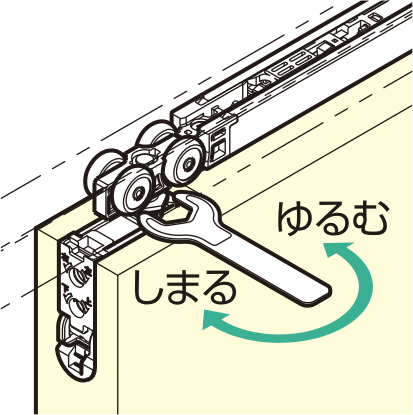

※跳ね上がり防止ナット

※脱着しづらい場合には、跳ね上がり防止ナットを緩めてください。

跳ね上がり防止機能付

ソフトクローズ作動時に扉が跳ね上がるのを防ぎます。

調整後、必須部品②⑤の跳ね上がり防止ナットを本体に接触するまでスパナ(オプション)の呼び12で締め込みます。
