スガツネ工業/ランプ FD30SP 上吊式引戸 アウトセット デュアルソフトクローザー仕様 上ローラ木口掘込

商品管理番号 gFD30SP_DSC_O_UK
生産地 スガツネ工業株式会社
資料 施工説明書(日本語版)

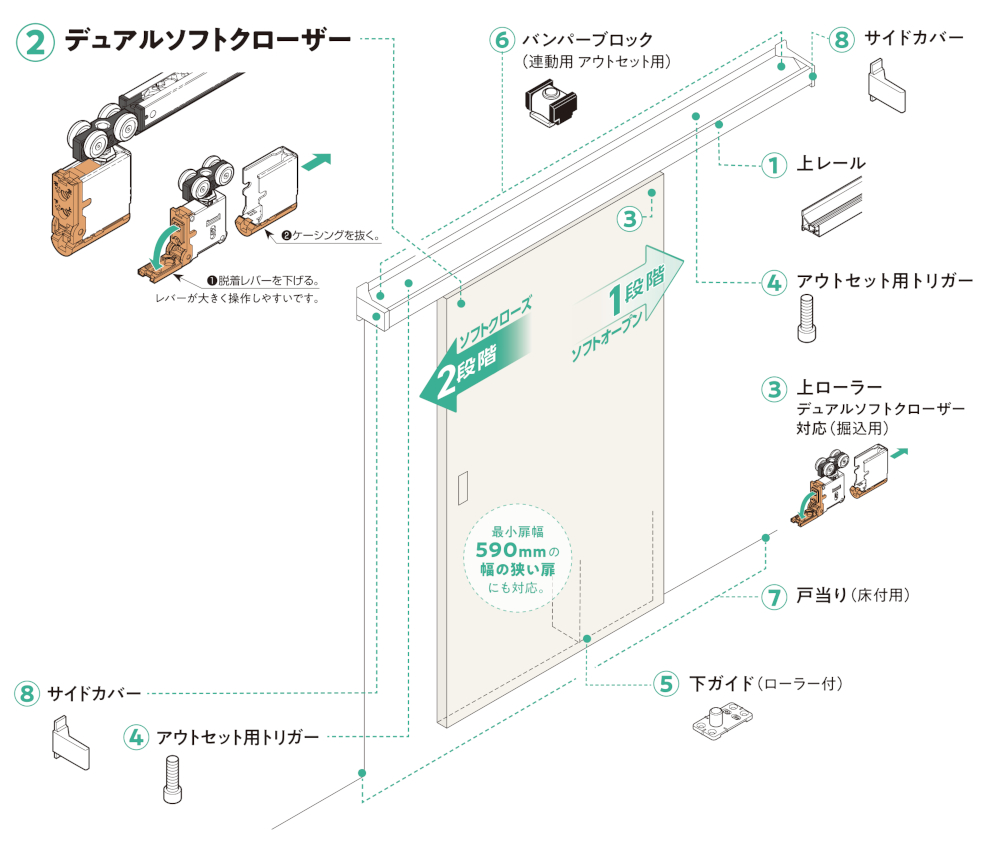

【標準仕様例】

上レールの種類は、部品詳細よりご確認ください。

部品 [必須] 上レール※選択部品 [必須 ] 部品

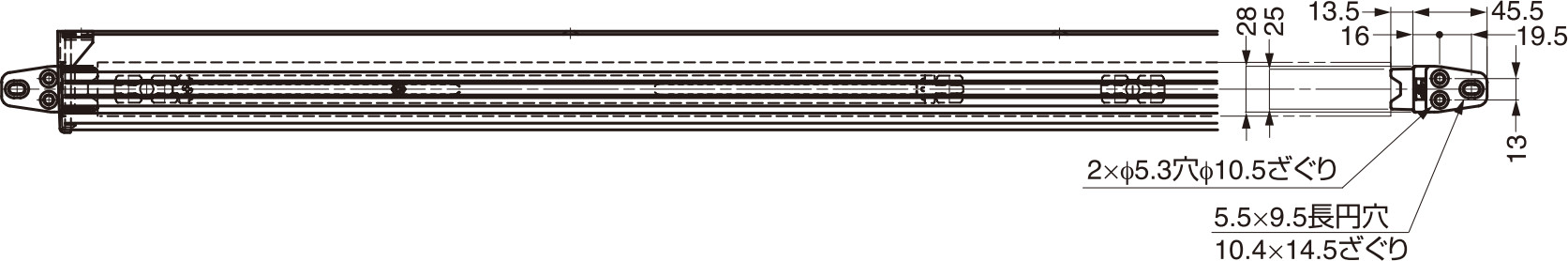

①上レール


FD30-TRA
②デュアルソフト
クローザー

FD30SP-WRH-DSC
③上ローラー


FD30SP-WRH-N
④アウトセット用
トリガー

FD30-HATG
⑤下ガイド
ローラー付

FD30-HBG
⑥バンパーブロック


FD30-HBB
⑦戸当り


FD30-HTKY
⑧サイドカバー


FD30-HASC
デュアルソフト
クローザー仕様
長さ 2100mm
× 1本
引戸必須部品セット

品番:FD30SPDHCP-AK ×1セット

1セット
内訳
販売価格
(単価 × 入数)
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール/長さ:2100mm/仕上:シルバー

品番
61141-00006928
カタログ価格
17,000円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRA2100SL/250-022-269/303624
 FD30-TRA 上レール/アウトセット用 長さ:L=2100mm  色:シルバー
必須選択部品
FD30-TRA2100SL
販売価格
(単価 × 入数)
13,600円(税込14,960円)
13,600円 × 1
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール/長さ:2100mm/仕上:アンバー

品番
61141-00006929
カタログ価格
17,500円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRA2100UM/250-022-270/309971
 FD30-TRA 上レール/アウトセット用 長さ:L=2100mm  色:アンバー
必須選択部品
FD30-TRA2100UM
販売価格
(単価 × 入数)
14,000円(税込15,400円)
14,000円 × 1
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール/長さ:2100mm/仕上:ホワイト

品番
61141-00006930
カタログ価格
20,250円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRA2100WT/250-025-172/309974
 FD30-TRA 上レール/アウトセット用 長さ:L=2100mm  色:ホワイト
必須選択部品
FD30-TRA2100WT
販売価格
(単価 × 入数)
16,200円(税込17,820円)
16,200円 × 1
注文数
自社出荷/通常便

引戸必須部品セット(FD30SPDHCP-AK)※ライトブラウン

品番
su04x000566a-y00-t01
カタログ価格
19,470円
出荷日(納期)
在庫品
販売単位
1セット
管理コード
FD30SPDHCP-AK/250-056-247/
デュアルソフトクローザー
必須部品
FD30SP-WRH-DSC
[付属品]後付トリガー(黒色) FD25SP-30-TRG
[付属品]トリガー取付治具 FD25SP-30-TRJ
[付属品]スパナ FDSP-FSP
デュアルソフトクローザー対応上ローラー(堀込用)
必須部品
FD30SP-WRH-N
FD30-HATG アウトセット用トリガー
必須部品
FD30-HATG
下ガイド ローラー付 ライトブラウン
必須選択部品
FD30-HBG-LBR
FD30-HBB バンパーブロック 連動用 アウトセット用
必須部品
FD30-HBB
FD30-HTKY 戸当り 床付用
必須部品
FD30-HTKY
販売価格
(単価 × 入数)
15,576円(税込17,133.6円)
15,576円 × 1セット
注文数
自社出荷/通常便

引戸必須部品セット(FD30SPDHCP-AK)※ダークブラウン

品番
su04x000566a-y00-t02
カタログ価格
19,470円
出荷日(納期)
在庫品
販売単位
1セット
管理コード
FD30SPDHCP-AK-DB//
デュアルソフトクローザー
必須部品
FD30SP-WRH-DSC
[付属品]後付トリガー(黒色) FD25SP-30-TRG
[付属品]トリガー取付治具 FD25SP-30-TRJ
[付属品]スパナ FDSP-FSP
デュアルソフトクローザー対応上ローラー(堀込用)
必須部品
FD30SP-WRH-N
FD30-HATG アウトセット用トリガー
必須部品
FD30-HATG
下ガイド ローラー付 ダークブラウン
必須選択部品
FD30-HBG-DB
FD30-HBB バンパーブロック 連動用 アウトセット用
必須部品
FD30-HBB
FD30-HTKY 戸当り 床付用
必須部品
FD30-HTKY
販売価格
(単価 × 入数)
15,576円(税込17,133.6円)
15,576円 × 1セット
注文数
自社出荷/通常便

引戸必須部品セット(FD30SPDHCP-AK)※ホワイト

品番
su04x000566a-y00-t03
カタログ価格
19,470円
出荷日(納期)
在庫品
販売単位
1セット
管理コード
FD30SPDHCP-AK-WT//
デュアルソフトクローザー
必須部品
FD30SP-WRH-DSC
[付属品]後付トリガー(黒色) FD25SP-30-TRG
[付属品]トリガー取付治具 FD25SP-30-TRJ
[付属品]スパナ FDSP-FSP
デュアルソフトクローザー対応上ローラー(堀込用)
必須部品
FD30SP-WRH-N
FD30-HATG アウトセット用トリガー
必須部品
FD30-HATG
下ガイド ローラー付 白
必須選択部品
FD30-HBG-WT
FD30-HBB バンパーブロック 連動用 アウトセット用
必須部品
FD30-HBB
FD30-HTKY 戸当り 床付用
必須部品
FD30-HTKY
販売価格
(単価 × 入数)
15,576円(税込17,133.6円)
15,576円 × 1セット
注文数
自社出荷/通常便

サイドカバー左右/色:グレー

品番
61141-00001987
カタログ価格
890円
出荷日(納期)
在庫品
販売単位
1セット
管理コード
FD30-HASC-GR/250-022-273/303628
FD30-HASC アウトセットサイドカバー 左右各1ヶ入
必須選択部品
FD30-HASC-GR
販売価格
(単価 × 入数)
712円(税込783.2円)
712円 × 1セット
注文数
自社出荷/通常便

サイドカバー左右/色:ブラウン

品番
61141-00001986
カタログ価格
890円
出荷日(納期)
在庫品
販売単位
1セット
管理コード
FD30-HASC-BR/250-022-449/303629
FD30-HASC アウトセットサイドカバー 左右各1ヶ入 ブラウン
必須選択部品
FD30-HASC-BR
販売価格
(単価 × 入数)
712円(税込783.2円)
712円 × 1セット
注文数
自社出荷/通常便

サイドカバー左右/色:ホワイト

品番
61141-00001988
カタログ価格
890円
出荷日(納期)
在庫品
販売単位
1セット
管理コード
FD30-HASC-WT/250-025-640/304080
FD30-HASC アウトセットサイドカバー 左右各1ヶ入 ホワイト
必須選択部品
FD30-HASC-WT
販売価格
(単価 × 入数)
712円(税込783.2円)
712円 × 1セット
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。

開口部の壁面に取り付けるため、後付けができる引戸金物。可倒式レバーにより、扉の脱着が、より簡単・確実になりました。

  • 軽い力で開けられる。引込量は約100mmです。
  • 開き方向(戸尻側方向)も最後はゆっくり引き込む。

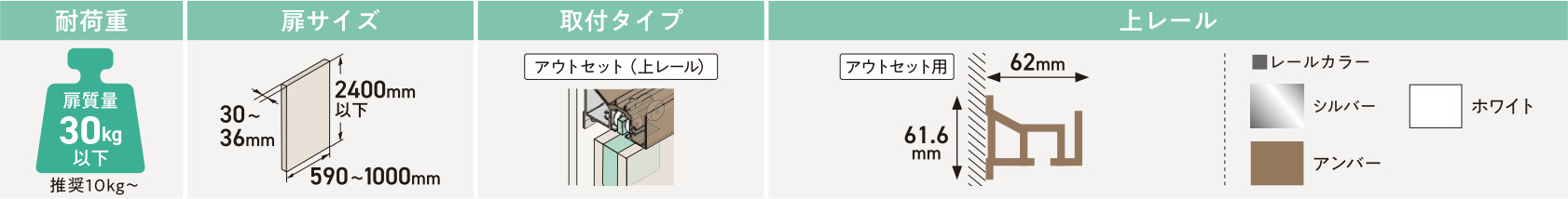

扉幅590~1000mm
扉高さ2400mm以下
扉厚30~36mm
扉質量30kg以下(扉1枚当り)

構成部品

  • 扉の脱着は、ワンタッチです。
  • 操作力は1.2kgfです。
  • 引込量は、戸先100mm・戸尻50mmです。

※⑦必ず併用してください。

※⑤縦枠や壁面に取付可能な、壁付用下ガイドローラー付(オプション)もあります。(壁面からの扉の持ち出し量に注意してご使用ください)

部品 [必須] 上レール※選択部品 [必須 ] 部品
①上レール


FD30-TRA
②デュアルソフト
クローザー

FD30SP-WRH-DSC
③上ローラー


FD30SP-WRH-N
④アウトセット用
トリガー

FD30-HATG
⑤下ガイド
ローラー付

FD30-HBG
⑥バンパーブロック


FD30-HBB
⑦戸当り


FD30-HTKY
⑧サイドカバー


FD30-HASC
デュアルソフト
クローザー仕様
長さ 2100mm
× 1本
1ヶ 1ヶ 1セット 1ヶ 2ヶ 2ヶ 1セット

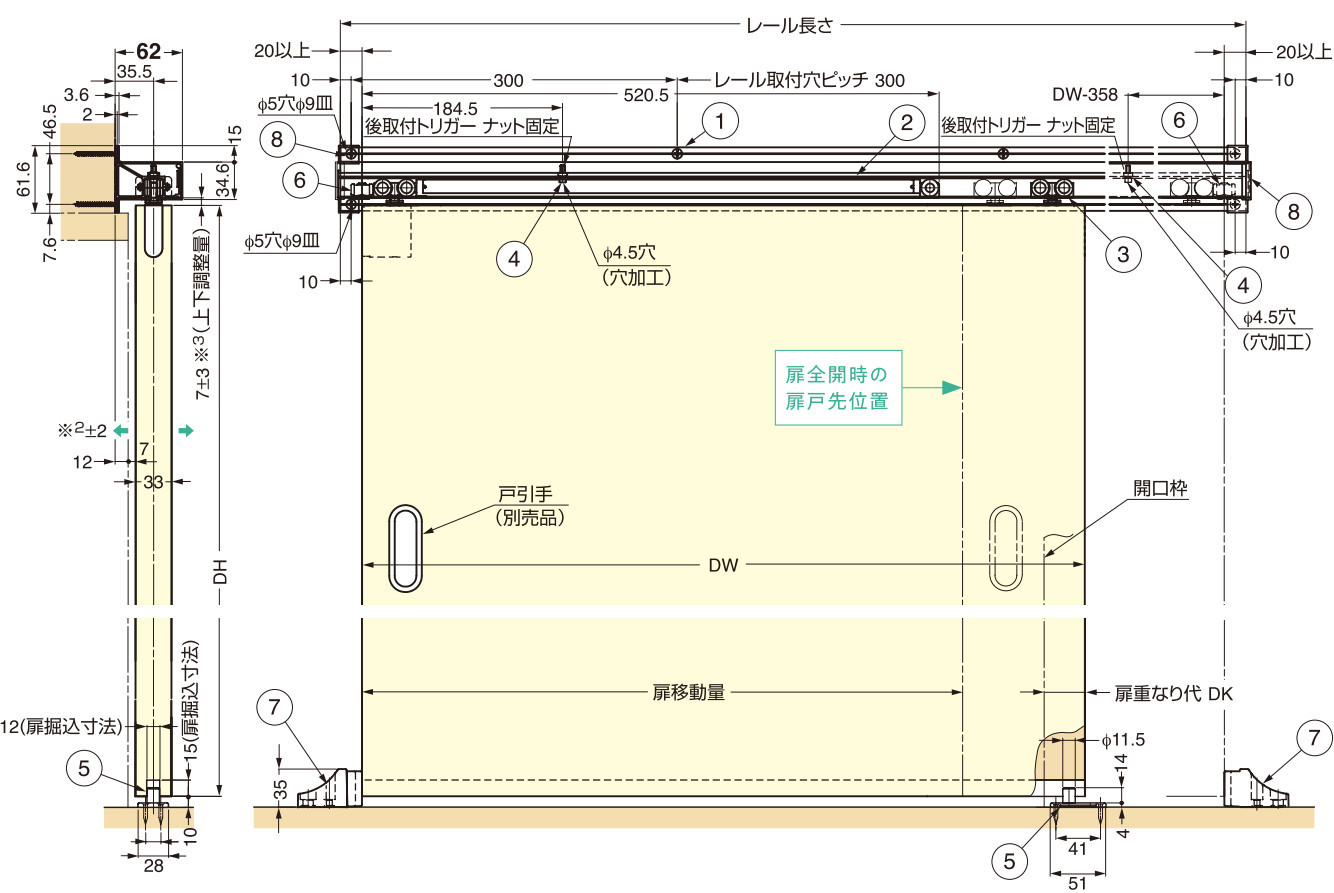

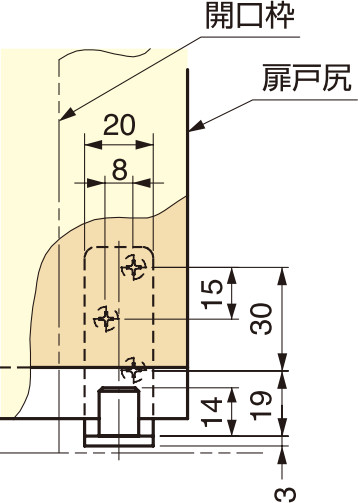

納まり寸法例

※2 扉の木口面から見て左右位置は -2mm から +2mm の範囲で調整できます。

※3 上レールと扉の隙間は -3mm から +3mm の範囲で調整できます。

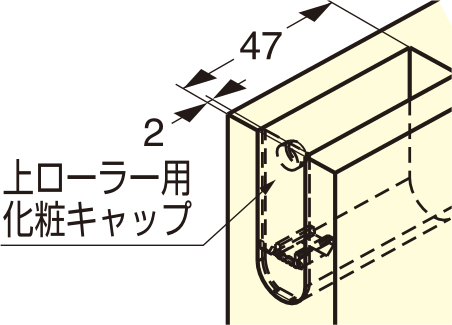

上ローラー用化粧キャップ(オプション)を使用する場合

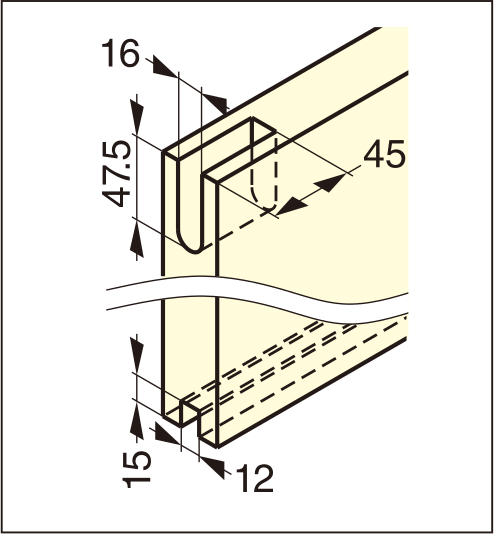

扉加工寸法

上ローラー用化粧キャップ(オプション)を使用する場合

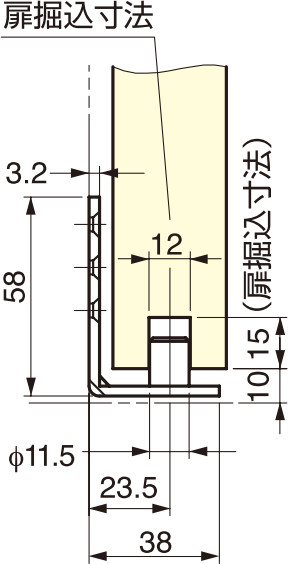

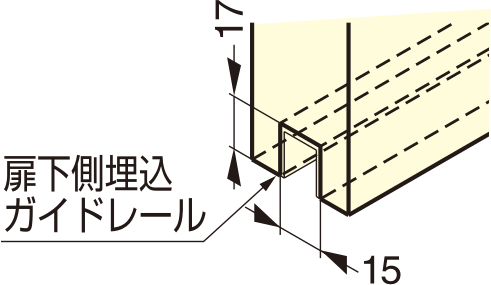

扉下側埋込ガイドレール(オプション)を使用する場合

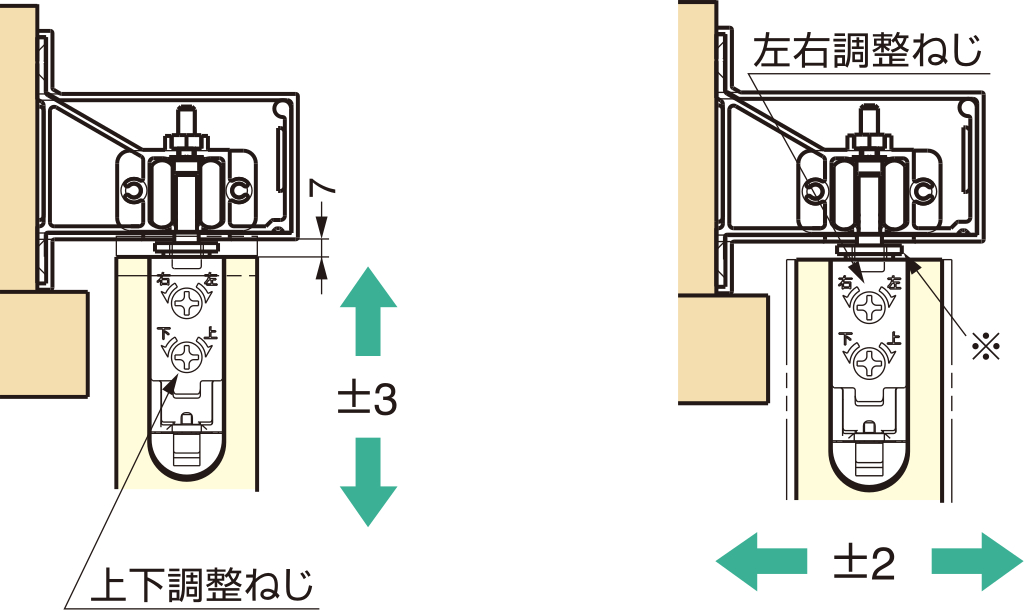

扉の調整

(+)No.2ドライバー1本で調整可能です。

※跳ね上がり防止ナット

※脱着しづらい場合には、跳ね上がり防止ナットを緩めてください。

跳ね上がり防止機能付

ソフトクローズ作動時に扉が跳ね上がるのを防ぎます。

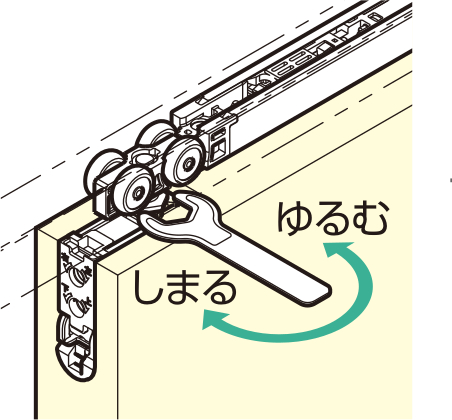

調整後、必須部品②③の跳ね上がり防止ナットを本体に接触するまでスパナ(オプション)の呼び12で締め込みます。
