スガツネ工業/ランプ 513型 面付シリンダー錠 両開き扉・引き出し連動ロック式 シリンダー径:φ19 適応板厚:22mm/30mm
商品管理番号 | 513-22 |
---|---|
生産地 | スガツネ工業株式会社 |

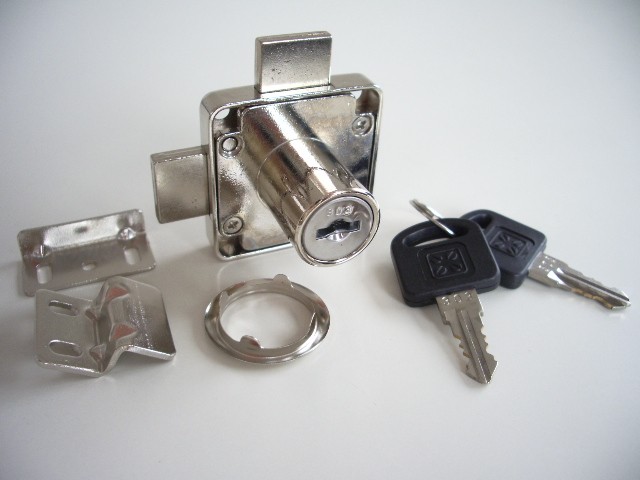

513型 面付シリンダー錠 両開き扉用・引き出し連動ロック式
- 両開き扉や、引き出し用に便利な、デッドボルトが2つあるシリンダー錠です。
- 引き出しに使用する場合、上下の引き出しを本製品一つでロックできます。
- キーはプラスチックカバー付きです。
- 以下の製品と同じキー番号をご指定いただくとキーの共通使用ができます。(面付シリンダー錠507型、508型、ガラスプッシュ錠419型)
【注意】
- 別売のスペーサーをお使いの場合は、別売のS型受座を併用してください。付属の受座A⑥は使えません。
【付属品】
- キー、リング、受座(2種類)
【推奨ねじ】
- 本体:十字穴付皿タッピンねじ呼び3
- 受座:十字穴付なべタッピンねじ呼び3
【対応スペーサー】(別売品)
- DS-05A

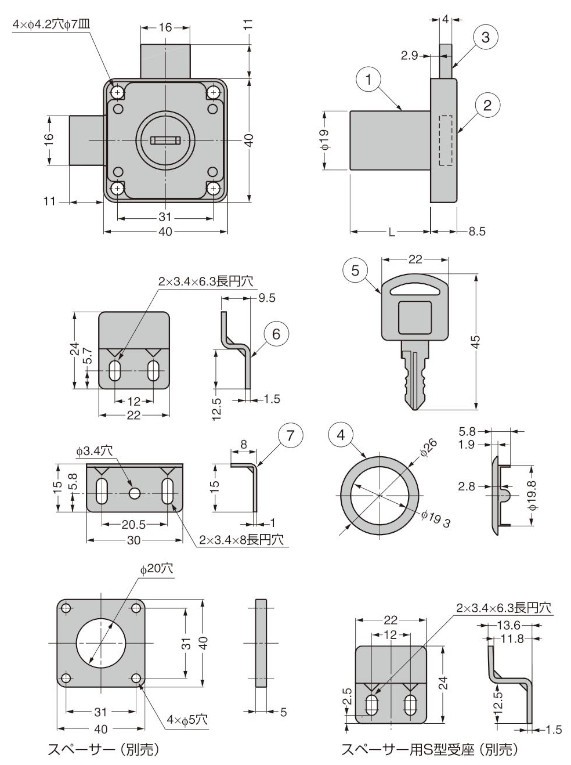

No. | 部品名 | 材料 | 仕上 |
---|---|---|---|
① | シリンダー | 亜鉛合金(ADC) | ニッケルめっき |
② | 本体 | ||
③ | デッドボルト | ||
④ | リング | 黄銅 | |
⑤ | キー | ||
⑥ | 受座A | 鋼 | |
⑦ | 受座B |

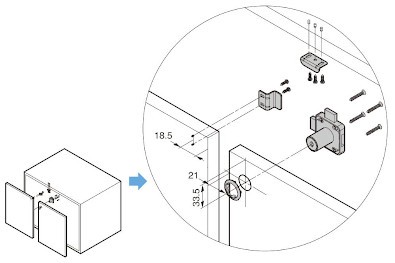

【両開き扉の取付例】

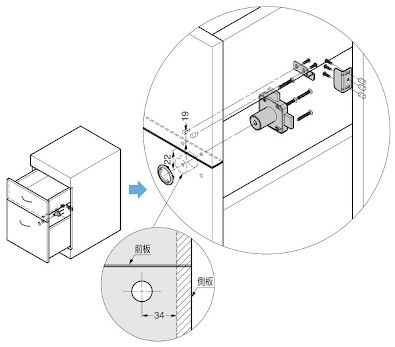

【引き出しの取付例】
品番 | 別番/同番 | シリンダー径 | 適応板厚L | キー抜き差し | キー回転角度 |
---|---|---|---|---|---|
513-22-B | 別番 | 19 | 22 | 2ヶ所 | 180° |
513-22-D | 同番 | ||||
513-30-B | 別番 | 30 | |||
513-30-D | 同番 |
錠前の基礎知識
同番とは?
複数の錠前のキー番号が同じことを表します。
作業者が1本のキーで複数解錠したい場所(駅のゴミ箱など)に適しています。
品番で同番・別番の判別がつくように、同番は品番の末尾を「-D」としています。
別番とは?
複数の錠前のキー番号が異なることを表します。
同じキーでは解錠できないことでセキュリティを厳しく管理したい場所(ロッカーなど)に適しています。
品番で同番・別番の判別がつくように、同番は品番の末尾を「-B」としています。
