スガツネ工業/ランプ A-628R型 面付シリンダー錠 サイバー３シリーズ ディンプルキー

スガツネ工業/ランプ A-628R型 面付シリンダー錠 サイバー３シリーズ ディンプルキー

商品管理番号 lamp_a628r
生産地 スガツネ工業株式会社
注意事項
  • サイバー3シリーズの場合、写真の鍵穴は横向きになります。
  • 錠前の取り扱い上のご注意をご確認ください。
  • 非対称形状です。勝手を変える時は位置関係にご注意ください。
  • 板厚に応じて、適宜別売のスペーサーを必要数ご用意ください。また、S型受座にも別売のスペーサーと同じ厚みの当て木をしてください。
  • トータルロックする場合は、同一シリーズ・同一キー番号で揃えてください。サイバー３とサイバー５を混ぜてトータルロックすることはできません。
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便

適応板厚：16mm～20mm / 仕様：別番

品番
A-628R-22-CL33-B/150-042-637/309938
カタログ価格
1,500円
出荷日(納期)
在庫品
販売単位
1個単位
商品管理コード
61141-00006875
販売価格
（単価 × 入数）
1,200円(税込1,320円)
（1,200円 × 1個）
注文数
自社出荷/通常便

適応板厚：16mm～20mm / 仕様：同番(No.0001)

品番
A-628R-22-CL33-D/150-001-325/309940
カタログ価格
1,500円
出荷日(納期)
在庫品
販売単位
1個単位
商品管理コード
61141-00006876
販売価格
（単価 × 入数）
1,200円(税込1,320円)
（1,200円 × 1個）
注文数
自社出荷/通常便

適応板厚：20mm～24mm / 仕様：別番

品番
A-628R-26-CL33-B/150-042-664/309947
カタログ価格
1,600円
出荷日(納期)
在庫品
販売単位
1個単位
商品管理コード
61141-00006877
販売価格
（単価 × 入数）
1,280円(税込1,408円)
（1,280円 × 1個）
注文数
自社出荷/通常便

適応板厚：20mm～24mm / 仕様：同番(No.0001)

品番
A-628R-26-CL33-D/150-001-326/309949
カタログ価格
1,600円
出荷日(納期)
在庫品
販売単位
1個単位
商品管理コード
61141-00006878
販売価格
（単価 × 入数）
1,280円(税込1,408円)
（1,280円 × 1個）
注文数
自社出荷/通常便

適応板厚：24mm～30mm / 仕様：同番(No.0001)

品番
A-628R-32-CL33-D/150-001-327/309959
カタログ価格
1,700円
出荷日(納期)
在庫品
販売単位
1個単位
商品管理コード
61141-00006879
販売価格
（単価 × 入数）
1,360円(税込1,496円)
（1,360円 × 1個）
注文数
自社出荷/通常便

適応板厚：24mm～30mm / 仕様：別番

品番
A-628R-32-CL33-B/150-042-691/
カタログ価格
1,700円
出荷日(納期)
2～3営業日
販売単位
1個単位
商品管理コード
61141-00006884
販売価格
（単価 × 入数）
1,360円(税込1,496円)
（1,360円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。
グレード 用途 取付面 鍵違い数 マスターキー 解錠時 対応トータルロック
スタンダード 引き出し
両開き扉		 木 200通り ※1 200通り ※2
(1マスターのみ)		 キーは抜ける サイバー5シリーズ
サイバー3シリーズ

※受注対応でサイバー5は最大1,500通り、サイバー3は最大800通り。

※受注対応でサイバー５は最大1,500通り(1マスターのみ)、サイバー３は800通り(1マスターのみ)。これ以上の鍵違い数についてはお問合わせください。

A-628R型 面付シリンダー錠

※サイバー3シリーズの場合、写真の鍵穴は横向きになります。


A-628R型 面付シリンダー錠 解錠時

【解錠時】

A-628R型 面付シリンダー錠 サイバー3シリーズ

  • デッドボルトが2つ付いた、シリンダー錠です。
  • 優れた防犯性とコストパフォーマンスを両立したシリンダー錠です。
  • ディンプルキー仕様のサイバー3シリーズと、ディンプルキーにウェーブ溝が加わることでさらに複製が困難になったウェーブキー仕様のサイバー5シリーズの2種類から選べます。

【その他】

  • 別売のマスターキーで一括管理できます。
  • キーは抜き差し方向のないリバーシブルタイプです。

【付属品】

  • シリンダー内筒・キー
  • リング、L型受座、S型受座
  • 十字穴付皿木ねじ3.1×20（本体用）
  • 十字穴付皿木ねじ2.1×13（L型受座用）
  • 十字穴付丸木ねじ2.1×13（S型受座用）


複数のキャビネットを同じキーで施解錠できます

サイバー5・サイバー3シリーズの中で同じキー番号をご指定いただくと、図のように同じキーで複数のキャビネットを施解錠できます。

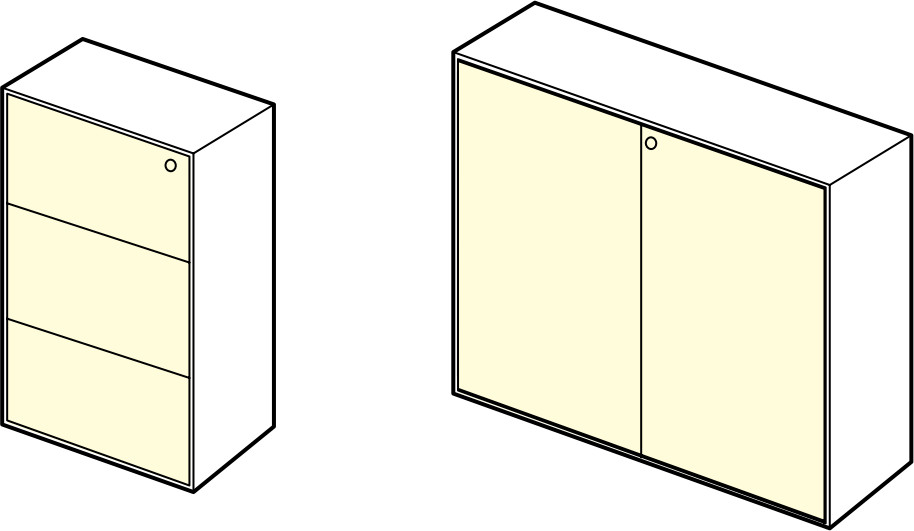

本品で対応できる扉

【木製引き出し】【木製両開き扉】



寸法図

寸法図
No. 部品名 材料 仕上
① 本体 亜鉛合金 ニッケルめっき
② リング 鋼
③ L型受座
④ S型受座
⑤ 内筒 亜鉛合金
⑥ キー 黄銅/ポリプロピレン(PP) ニッケルメッキ/ブラック

サイバー3シリーズ（ディンプルキー仕様）

注文コード 品番 別番/同番 シリンダー径 適応板厚※ L A B キー抜き差し キー回転角度 質量g
150-042-637 A-628R-22-CL33-B 別番 18 16～20 22 54.8 65.8 2箇所 180度 129
150-001-325 A-628R-22-CL33-D 同番
150-042-664 A-628R-26-CL33-B 別番 20～24 26 135
150-001-326 A-628R-26-CL33-D 同番
150-042-691 A-628R-32-CL33-B 別番 24～30 32 140
150-001-327 A-628R-32-CL33-D 同番

※扉厚に応じて、適宜別売りのスペーサーを必要数ご用意ください。また、S型受座にも別売りのスペーサーと同じ厚みの当て木をしてください。

錠前の基礎知識

同番とは？

複数の錠前のキー番号が同じことを表します。
作業者が1本のキーで複数解錠したい場所（駅のゴミ箱など）に適しています。
品番で同番・別番の判別がつくように、同番は品番の末尾を「-D」としています。

スガツネ工業/ランプ 同番とは？

別番とは？

複数の錠前のキー番号が異なることを表します。
同じキーでは解錠できないことでセキュリティを厳しく管理したい場所（ロッカーなど）に適しています。
品番で同番・別番の判別がつくように、同番は品番の末尾を「-B」としています。

スガツネ工業/ランプ 別番とは？
