スガツネ工業/ランプ 3310型 面付シリンダー錠 トータルロック3310シリーズ 引き出し/片開き扉（右用） シリンダー径：φ18 適応板厚：24mm/30mm

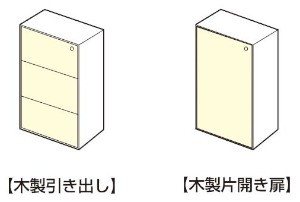

本品で対応できる扉

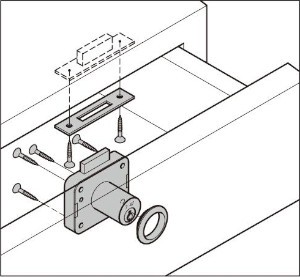

引き出しへの取付例

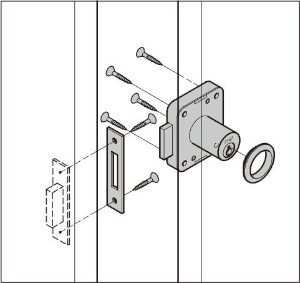

右開き扉への取付例

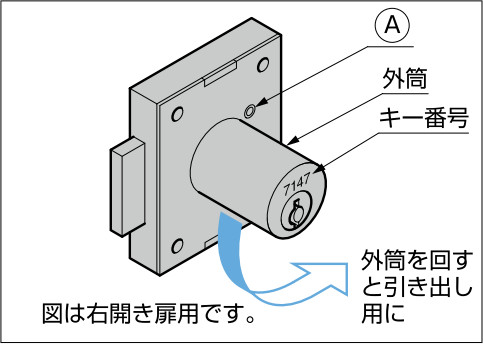

引き出し用、右開き扉用のチェンジ

図のⒶのねじを外し、外筒を正面から見て90°回した後（引き出し用へのチェンジは左方向）、外したねじを元の位置に締めてください。外筒正面のキー番号が起立するように取り付けてください。

3350型 面付シリンダー錠 トータルロック3310シリーズ

• 外筒チェンジ式による引き出し用・右開き扉用の兼用型です。
• 面付タイプなので、かぶせ扉などに適しています。
• 面付シリンダー錠3310型の後継機種で、キー番号は共通で使えます。
• 適応板厚24 mmにブラックが追加になりました。

【注意】

• 外筒チェンジの際は必要以上に回さないでください。破損の原因となります。

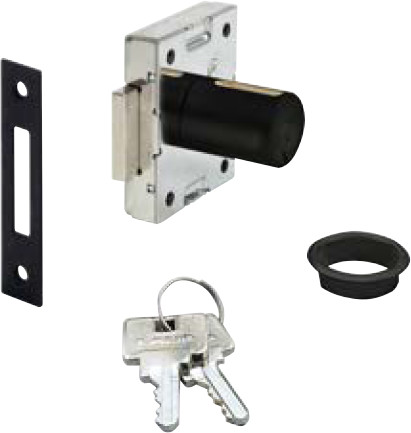

【付属品】

• 十字穴付皿木ねじ3.1×20、2.1×10（ステンレス鋼）
• キー
• リング
• 受座

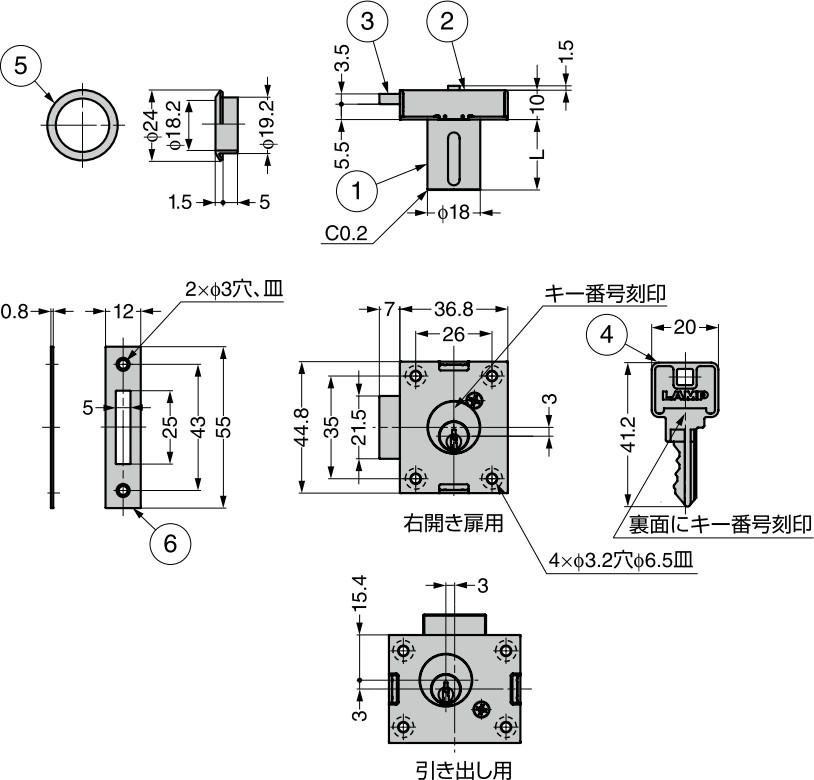

寸法図

錠前の基礎知識

同番とは？

複数の錠前のキー番号が同じことを表します。
作業者が1本のキーで複数解錠したい場所（駅のゴミ箱など）に適しています。
品番で同番・別番の判別がつくように、同番は品番の末尾を「-D」としています。

別番とは？

複数の錠前のキー番号が異なることを表します。
同じキーでは解錠できないことでセキュリティを厳しく管理したい場所（ロッカーなど）に適しています。
品番で同番・別番の判別がつくように、同番は品番の末尾を「-B」としています。
