スガツネ工業/ランプ 4660 スライドレール プッシュオープン機構付 3段引タイプ
商品管理番号 | lamp_4660 |
---|---|
生産地 | スガツネ工業株式会社 |
【プッシュオープン】
【3段引タイプ】
【レールの外し方】
4660 スライドレール
- 前板を押すだけで引き出しが開きます。そのためハンドルやつまみが不要で、フラットなデザインのキャビネットに仕上がります。
- プッシュ量が少なく荷物などで両手がふさがっている時でも、肘などで前板を少し押すと引き出しが簡単に開きます。
- 新機構PPD(プルプロテクトデバイス)が、引き出しをプッシュせず強制的に引き出した時、機構部へのダメージを最小限にします。
- 弊社独自の新機構PAE(プッシュエリアエキスパンダー、下図※2)が前板を押して引き出しが開く範囲(プッシュエリア、下図※3)を広げます。

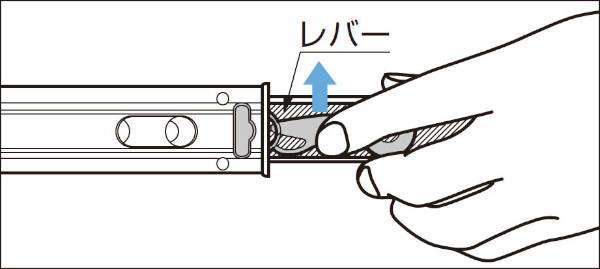

- レバー操作でインナーメンバーを取り外せます。
【注意】
- 強い衝撃を与えないでください。不意に引き出しが開く場合があります。
- PPDは、常用するためのものではありません。
- プッシュオープン機構は、前板中央部を押して操作してください。押す範囲を広げるときは、PAEで隙間の調整を行ってください。
- PAEは、引き出しとキャビネットのすき間が、下図※4の範囲を超えた場合、効果はありません。
- 引き出しとキャビネットのすき間が、下図※4の製作範囲を超えるとレールに思わぬダメージが発生することがあります。
【付属品】
- 十字穴付トラスタッピンねじ4×12
- 六角棒スパナ
【PAE(プッシュエリアエキスパンダーPAT.P)】
六角棒スパナ(付属品)を右に回すとPAEが矢印方向にふくらみ、閉まっているときのガタつ きが減り、プッシュオープンエリアが広がります。
No. | 部品名 | 材料 | 仕上 |
---|---|---|---|
① | アウターメンバー | 鋼 | 光沢クロメート処理(三価) |
② | 中間メンバー | ||
③ | インナーメンバー | ||
④ | リテーナー | (亜鉛めっき鋼板) | |
⑤ | スチールボール | ─ |

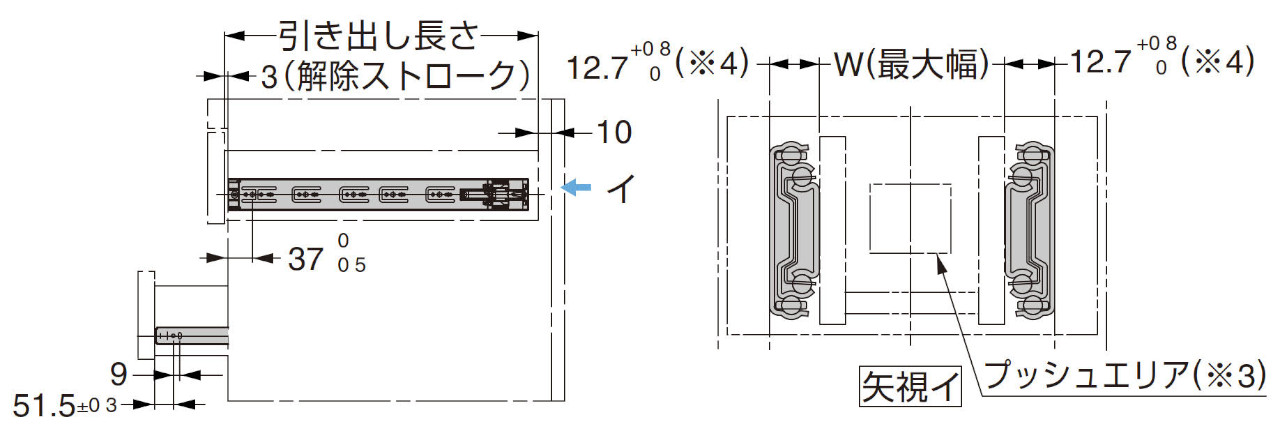

キャビネット最小奥行寸法=引き出し長さ+10mm
品番 | レール長さ | 移動距離 | A | B | C | D | E | F | G | H | I | W | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量g |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
4660-250 | 250 | 200 | ─ | ─ | ─ | 117 | ─ | 87 | ─ | ─ | ─ | 450 | 147 | 15 | 720/ペア |
4660-300 | 300 | 296 | 167 | 119 | 500 | 196 | 20 | 860/ペア | |||||||
4660-350 | 350 | 348 | 71 | 217 | 183 | 550 | 245 | 25 | 1010/ペア | ||||||
4660-400 | 400 | 406 | 103 | 267 | 215 | 600 | 294 | 30 | 1160/ペア | ||||||
4660-450 | 450 | 458 | 71 | 135 | 317 | 279 | 650 | 343 | 35 | 1310/ペア | |||||
4660-500 | 500 | 509 | 327 | 367 | 215 | 335 | 700 | 392 | 40 | 1460/ペア | |||||
4660-550 | 550 | 560 | 103 | 167 | 359 | 417 | 343 | 750 | 441 | 45 | 1620/ペア | ||||
4660-600 | 600 | 661 | 199 | 391 | 467 | 439 | 800 | 343 | 35 | 1780/ペア | |||||
4660-650 | 650 | 661 | 441 | 517 | 471 | 850 | 1940/ペア | ||||||||
4660-700 | 700 | 712 | 263 | 491 | 567 | 535 | 900 | 2110/ペア |
