スガツネ工業 /Justor DA180型 スプリング自由丁番 材質:アルミニウム合金・ステンレス鋼

パッケージ表記・刻印:Justor、ジャスター
商品管理番号 lamp_da180
生産地 スガツネ工業株式会社
注意事項
  • 取扱い上のご注意を必ずご確認ください。
  • 使用中に音鳴りが発生する際は、ワッシャおよび内蔵のトーションばねに潤滑剤(グリス)を塗布してください。
  • 取付穴ピッチ寸法にばらつきがあるため、現品にてご確認ください。
  • 輸入品のため、製品改良などにより予告なく寸法や材料の仕様変更を行う場合があります。
資料 調整と注油について PDF:214KB
内訳
販売価格
(単価 × 入数)
注文数
自社出荷/通常便

サイズ:W101mm×H180mm / 材質:アルミニウム合金

品番
DA180-5904-01/170-090-806/
カタログ価格
16,000円
出荷日(納期)
2~3営業日
販売単位
1枚単位
商品管理コード
61141-00006773
販売価格
(単価 × 入数)
12,800円(税込14,080円)
12,800円 × 1
注文数
自社出荷/通常便

サイズ:W133mm×H180mm / 材質:アルミニウム合金

品番
DA180-5914-01/170-090-807/
カタログ価格
16,000円
出荷日(納期)
2~3営業日
販売単位
1枚単位
商品管理コード
61141-00006774
販売価格
(単価 × 入数)
12,800円(税込14,080円)
12,800円 × 1
注文数
自社出荷/通常便

サイズ:W133mm×H180mm / 材質:ステンレス鋼(SUS304)

品番
DA180-5914-05/170-090-808/
カタログ価格
29,200円
出荷日(納期)
2~3営業日
販売単位
1枚単位
商品管理コード
61141-00006775
販売価格
(単価 × 入数)
23,360円(税込25,696円)
23,360円 × 1
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。

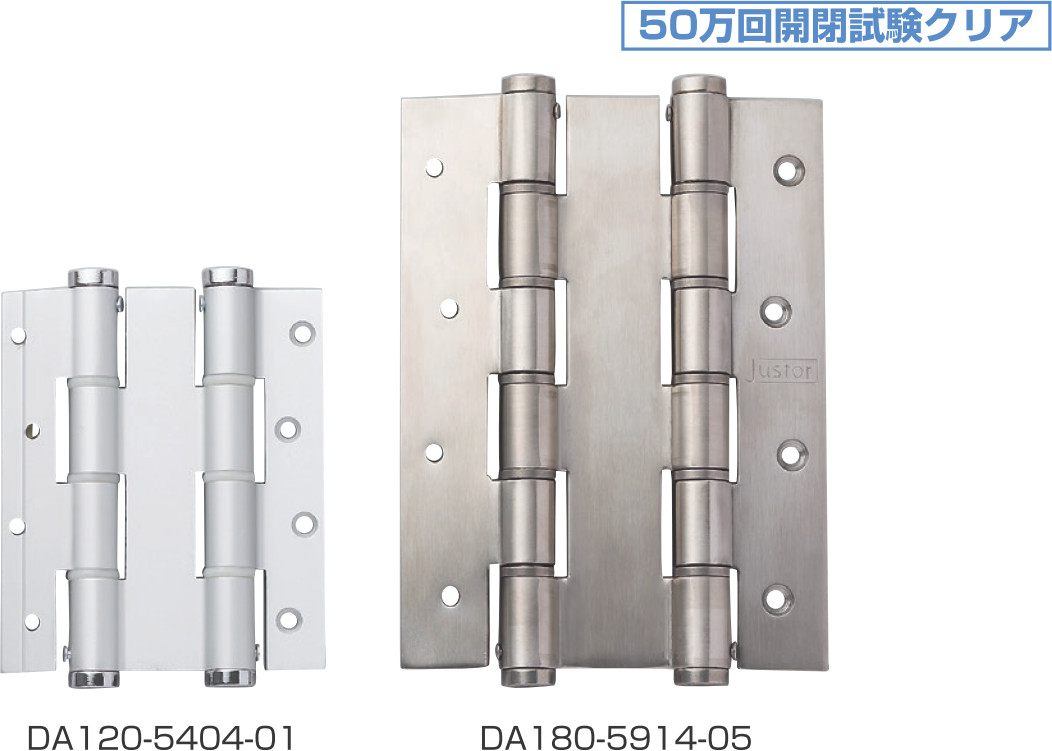

スプリング自由丁番 DA180型

  • 扉を手前と奥の両方向に開けられる自由丁番です。
  • スプリングの力で、扉が自動的に閉まります。
  • スプリングの強さを調節できます。
  • 扉を閉めた状態から内側、外側へそれぞれ180°開きます。
  • ステンレス仕様は、軸・ばねを含めステンレス鋼(SUS304)製です。
  • アルミニウム合金の丁番は、別注でブラック・ホワイト・ゴールド・ブロンズ仕上も対応できます(最小ロット2ヶ)。


DA180型

寸法図 最大扉厚
扉重量

品番 材料 仕上 W W1 W2 P1 P2 D t d1 d2 最大扉厚 開き角度 付属ネジ 質量g
DA180-5904-01 アルミニウム合金 アルマイト処理 101 29.5 42 6.5 11.5 16 4 5.3 10 30 180度 なし 407
DA180-5914-01 133 40 53 11 16 40 466
DA180-5914-05 ステンレス鋼(SUS304) 素地 18 3 5.5 9 38 十字穴付皿タッピンねじ 947

スプリングの強さの調整

本図は、左吊元の場合を示します。

六角棒スパナで頭部を少し回し、ピンが抜きやすい位置でピンを抜いてください。

ばね反力は頭部を回すほど強くなり、3段階で設定できます。頭部を回し、内筒の穴と決め穴が一致する箇所でピンを刺して設定してください。



扉高さと扉質量の関係

DA120型 DA180型
推奨扉高さ 1800~2500 mm
最低扉高さ 500 mm 800 mm
扉質量 扉高さ 1800 mm未満
100mm低くなるごとに、1.1kg軽くしてください。 100mm低くなるごとに、2.1kg軽くしてください。

取付け方法
