スガツネ工業/ランプ FD50 上吊式引戸 上ローラー木口面付

スガツネ工業/ランプ FD50 上吊式引戸 上ローラー木口面付

商品管理番号 lamp_dual_fd-50-wrm
生産地 スガツネ工業株式会社

【標準仕様例】

上レールの種類は、部品詳細よりご確認ください。

部品 必須選択部品 必須部品
①上レール

 ②上ローラー
面付用

FD50-WRM		 ④ストッパー


FD50-HTST		 ⑤下ガイドS


FD50-BG18		 ⑥扉下側埋め込み
ガイドレール

FD30-HBRT1500SIL
片引き
 長さ 1820mm × 1本 2ヶ 2ヶ 1ヶ 1本
2枚引き違い
 長さ 1820mm × 2本 4ヶ 4ヶ 2ヶ 2本
2枚引き分け
 長さ 3640mm × 1本 4ヶ 4ヶ 2ヶ 2本
?
上吊式引戸 FD50-H 上ローラー面付仕様 施工説明書 PDF:556KB
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール / 長さ:1820mm / 色:シルバー

品番
61141-00006901
カタログ価格
7,070円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
メーカー型番
FD50-TRM1820SIL
FD50-TRM 上レール 面付用 1820mm シルバー
必須選択部品
FD50-TRM1820SIL
[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40
販売価格
（単価 × 入数）
5,656円(税込6,221.6円)
（5,656円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール / 長さ:3640mm / 色:シルバー

品番
61141-00006907
カタログ価格
11,830円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
メーカー型番
FD50-TRM3640SIL
FD50-TRM 上レール 面付用 3640mm シルバー
必須選択部品
FD50-TRM3640SIL
[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40
販売価格
（単価 × 入数）
9,464円(税込10,410.4円)
（9,464円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール / 長さ:1820mm / 色:アンバー

品番
61141-00006902
カタログ価格
7,480円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
メーカー型番
FD50-TRM1820UM
FD50-TRM 上レール 面付用 1820mm アンバー
必須選択部品
FD50-TRM1820UM
[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40（銅古美めっき）
販売価格
（単価 × 入数）
5,984円(税込6,582.4円)
（5,984円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール / 長さ:3640mm / 色:アンバー

品番
61141-00006908
カタログ価格
12,470円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
メーカー型番
FD50-TRM3640UM
FD50-TRM 上レール 面付用 3640mm アンバー
必須選択部品
FD50-TRM3640UM
[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40（銅古美めっき）
販売価格
（単価 × 入数）
9,976円(税込10,973.6円)
（9,976円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール / 長さ:1820mm / 色:ホワイト

品番
61141-00006903
カタログ価格
8,020円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
メーカー型番
FD50-TRM1820WT
FD50-TRM 上レール 面付用 1820mm ホワイト
必須選択部品
FD50-TRM1820WT
[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40（皿頭:塗装/ホワイト）
販売価格
（単価 × 入数）
6,416円(税込7,057.6円)
（6,416円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール / 長さ:3640mm / 色:ホワイト

品番
61141-00006909
カタログ価格
16,620円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
メーカー型番
FD50-TRM3640WT
FD50-TRM 上レール 面付用 3640mm ホワイト
必須選択部品
FD50-TRM3640WT
[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40（皿頭:塗装/ホワイト）
販売価格
（単価 × 入数）
13,296円(税込14,625.6円)
（13,296円 × 1本）
注文数
自社出荷/通常便

上ローラー 面付用

品番
61141-00002039
カタログ価格
4,380円
出荷日(納期)
在庫品
販売単位
1個単位
メーカー型番
FD50-WRM
FD50-WRM 上ローラー面付用
必須部品
FD50-WRM
販売価格
（単価 × 入数）
3,504円(税込3,854.4円)
（3,504円 × 1個）
注文数
自社出荷/通常便

ストッパー

品番
61141-00002029
カタログ価格
500円
出荷日(納期)
在庫品
販売単位
1個単位
メーカー型番
FD50-HTST
FD50-HTST ストッパー
必須部品
FD50-HTST
部品詳細
販売価格
（単価 × 入数）
400円(税込440円)
（400円 × 1個）
注文数
自社出荷/通常便

下ガイドS

品番
61141-00002025
カタログ価格
660円
出荷日(納期)
在庫品
販売単位
1個単位
メーカー型番
FD50-BG18
FD50-BG18 下ガイドS
必須部品
FD50-BG18
部品詳細
販売価格
（単価 × 入数）
528円(税込580.8円)
（528円 × 1個）
注文数
自社出荷/通常便

扉下側埋め込みガイドレール / 長さ:1500mm

品番
61141-00006943
カタログ価格
2,040円
サイズ
2
出荷日(納期)
在庫品
販売単位
1本単位
メーカー型番
FD30-HBRT1500SIL
FD30-HBRT1500SIL 扉下側埋め込みガイドレール
必須部品
FD30-HBRT1500SIL
部品詳細
販売価格
（単価 × 入数）
1,632円(税込1,795.2円)
（1,632円 × 1本）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。
用途 動きの特長 扉サイズ（扉1枚当り） 調整幅
用途 ホテル用 老健施設用 店舗用 一般住宅用 ─ 質量50kg以下
扉高さ2400mm以下の場合：1500mm以下
扉高さ2401～2700mmの場合：800～1500mm 		調整幅

FD50 上吊式引戸
上ローラー木口面付

最大扉質量50kgまで対応で、上ローラーを面付する引戸金物。

■セット内訳

FD50 上吊式引戸 上ローラー木口面付 セット内訳

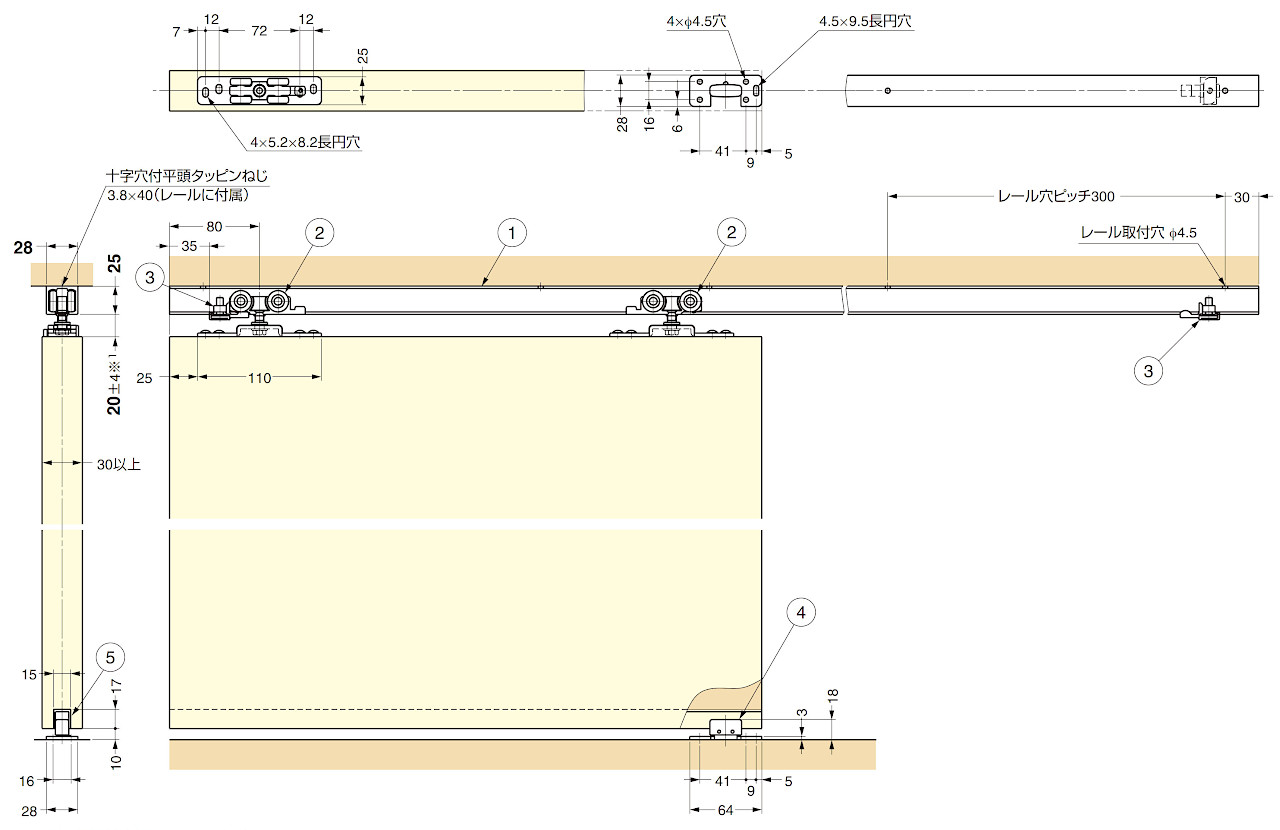

■納まり寸法例

FD50 上吊式引戸 上ローラー木口面付 納まり寸法例

※1 上レールと扉の隙間は-4mmから+4mmの範囲で調整できます。

FD50 上吊式引戸 上ローラー木口掘込 扉加工寸法

上ローラーのM8ボルトの六角頭をスパナの呼び10で回転させ、扉と床の隙間が10mmになるように調整します。
