スガツネ工業/ランプ HG-JG150型 グラビティーソフトクローズヒンジ 上下各1個
商品管理番号 | lamp_hgjg150 |
---|---|
生産地 | スガツネ工業株式会社 |
【取付例】
【可動範囲】
【扉の閉じ速度の調整】
扉上部に取り付けるダンパーヒンジで扉の閉じ速度を調整できます。
HG-JG150型 グラビティーソフトクローズヒンジ
- 扉の自重で自閉し、閉まり際はダンパーの力でゆっくり閉めることのできる蝶番です。
- 抜き差しができるため扉の取り付け、取り外しが容易です。
- 扉の閉じ速度を調整できます。
- 閉時(0°)では抜き差しできない構造です。
- 扉の位置調整(前後、左右±3㎜)が可能です。
【推奨ねじ】
- M6 バインド小ねじ、なべ小ねじ
- M6 六角穴付ボルト、ボタンボルト
【付属品】
- カバー
- 調整プレート
【注意】
- 可動範囲以上に開閉しないよう筐体に別途ストッパーを設けてください。

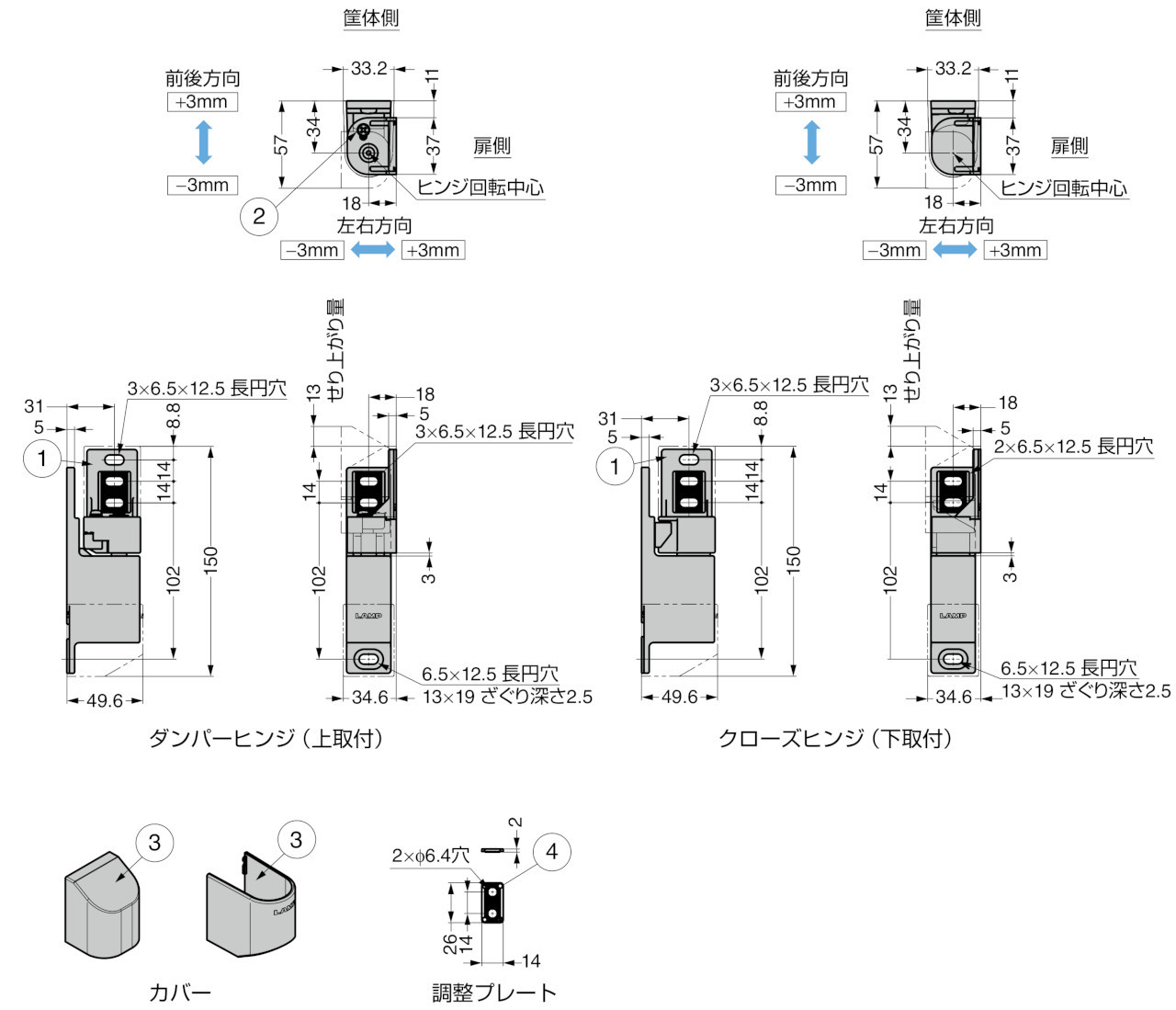

※図は左吊元を示します。
No. | 部品名 | 材料 | 仕上 |
---|---|---|---|
① | 本体 | 亜鉛合金(ZDC) | クロムめっき |
② | 速度調整ねじ | 鋼 | ニッケルめっき |
③ | カバー | ABS樹脂 | クロムめっき |
④ | 調整プレート | 亜鉛合金(ZDC) |
品番 | 吊元 | 仕上 | 扉幅 | 耐荷重kgf/1セット | 質量g |
---|---|---|---|---|---|
HG-JG150R-CR | 右吊元 | クロムめっき | 900以下 | 10~20 | 995 |
HG-JG150L-CR | 左吊元 |
