スガツネ工業/ランプ FD50SP 上吊式引戸 デュアルソフトクローザー仕様 上ローラー木口掘込

スガツネ工業/ランプ FD50SP 上吊式引戸 デュアルソフトクローザー仕様 上ローラー木口掘込

商品管理番号 gFD50SP_DSC_UK
生産地 スガツネ工業株式会社
素材 施工説明書（日本語版）

【標準仕様例】

上レールの種類は、部品詳細よりご確認ください。

部品 [必須] 上レール [必須] 部品 [必須] 部品
①上レール

 ②デュアルソフト
クローザー

FD50SP-WRH-DSC		 ③後付トリガー


②付属品		 ④トリガー取付治具


②付属品		 ⑤上ローラー
掘込用

FD50SP-WRH		 ⑥下ガイドS


FD50-BG18		 ⑦扉下側埋め込み
ガイドレール

FD30-HBRT1500SIL		 ⑧ストッパーブロック


FD50-HSB
片引き
 長さ 1820mm × 1本 引戸 必須部品セット

品番：FD50SPDHCP ×1セット

 ─
2枚引き違い
 長さ 1820mm × 2本 引戸 必須部品セット

品番：FD50SPDHCP ×2セット

 2ヶ※2
2枚引き分け
 長さ 3640mm × 1本 引戸 必須部品セット

品番：FD50SPDHCP ×2セット

 2ヶ

※2 引戸にドアハンドルをご使用になる場合は、必ずお買い求めください。

内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール／長さ:1820mm／色:シルバー

品番
61141-00006901
カタログ価格
7,070円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD50-TRM1820SIL/250-020-766/303229
FD50-TRM 上レール 面付用 1820mm シルバー
必須選択部品
FD50-TRM1820SIL

[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40

部品詳細
販売価格
（単価 × 入数）
5,656円(税込6,221.6円)
（5,656円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール／長さ:3640mm／色:シルバー

品番
61141-00006907
カタログ価格
11,830円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD50-TRM3640SIL/250-020-770/310052
FD50-TRM 上レール 面付用 3640mm シルバー
必須選択部品
FD50-TRM3640SIL

[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40

部品詳細
販売価格
（単価 × 入数）
9,464円(税込10,410.4円)
（9,464円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール／長さ:1820mm／色:アンバー

品番
61141-00006902
カタログ価格
7,480円
サイズ
201
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
FD50-TRM1820UM/250-020-767/310045
FD50-TRM 上レール 面付用 1820mm アンバー
必須選択部品
FD50-TRM1820UM

[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40（銅古美めっき）

部品詳細
販売価格
（単価 × 入数）
5,984円(税込6,582.4円)
（5,984円 × 1個）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール／長さ:3640mm／色:アンバー

品番
61141-00006908
カタログ価格
12,470円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD50-TRM3640UM/250-020-771/310056
FD50-TRM 上レール 面付用 3640mm アンバー
必須選択部品
FD50-TRM3640UM

[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40（銅古美めっき）

部品詳細
販売価格
（単価 × 入数）
9,976円(税込10,973.6円)
（9,976円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール／長さ:1820mm／色:ホワイト

品番
61141-00006903
カタログ価格
8,020円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD50-TRM1820WT/250-025-174/310047
FD50-TRM 上レール 面付用 1820mm ホワイト
必須選択部品
FD50-TRM1820WT

[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40（皿頭:塗装/ホワイト）

部品詳細
販売価格
（単価 × 入数）
6,416円(税込7,057.6円)
（6,416円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール／長さ:3640mm／色:ホワイト

品番
61141-00006909
カタログ価格
16,620円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD50-TRM3640WT/250-025-176/310058
FD50-TRM 上レール 面付用 3640mm ホワイト
必須選択部品
FD50-TRM3640WT

[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40（皿頭:塗装/ホワイト）

部品詳細
販売価格
（単価 × 入数）
13,296円(税込14,625.6円)
（13,296円 × 1本）
注文数
自社出荷/通常便

引戸必須部品セット(FD50SPDHCP)

品番
su04x000559a-y00-t00
カタログ価格
25,080円
出荷日(納期)
在庫品
販売単位
1セット
管理コード
FD50SPDHCP/250-056-236/
デュアルソフトクローザー
必須部品
FD50SP-WRH-DSC ×１ヶ
[付属品]トリガー(シルバー) FD50-TRG-SL
[付属品]トリガー取付治具 FD50-TRJ
部品詳細
FD50-WRH 堀込用上ローラー
必須部品
FD50SP-WRH ×１ヶ
部品詳細
FD50-BG18 下ガイドS
必須部品
FD50-BG18 ×１ヶ
部品詳細
FD30-HBRT1500SIL 扉下側埋め込みガイドレール
必須部品
FD30-HBRT1500SIL ×１本
部品詳細
販売価格
（単価 × 入数）
20,064円(税込22,070.4円)
（20,064円 × 1セット）
注文数
自社出荷/通常便

ストッパーブロック

品番
61141-00002028
カタログ価格
440円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
FD50-HSB/250-020-817/303243
FD50-HSB ストッパーブロック
必須部品
FD50-HSB
部品詳細
販売価格
（単価 × 入数）
352円(税込387.2円)
（352円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。

扉を戸先と戸尻の双方向にゆっくりと静かに2段階で開閉させるデュアルソフトクローザー仕様。可倒式レバーにより、扉の脱着が、より簡単・確実になりました。

  • 引込量が約115mmで安心！2段階でゆっくり引き込むシーケンシャルWダンパー搭載で、開けるときも軽い力で開けられる。
  • 開き方向（戸尻側方向）も最後はゆっくり引き込む。引込量は戸尻側も約115mm。

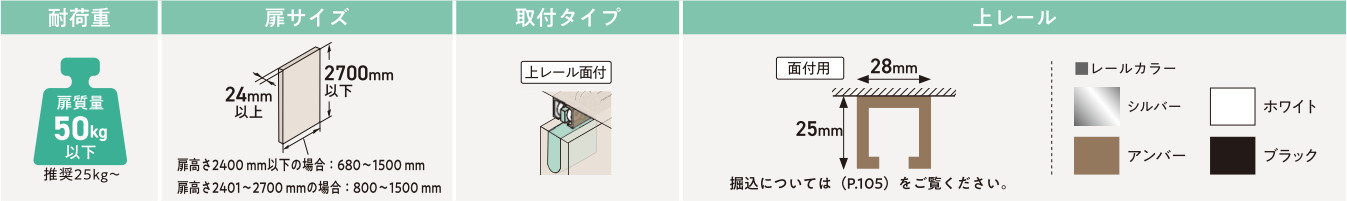

扉幅扉高さ2400mm以下の場合680～1500mm、扉高さ2401～2700mmの場合800～1500mm
扉高さ2700mm以下
扉厚24mm以上
扉質量50kg以下（扉1枚当り）※推奨25kg～

構成部品

  • 扉の脱着は、ワンタッチです。
  • 引込量は、戸先115mm・戸尻115mm です。
部品 必須選択部品 必須部品 必須部品
①上レール

 ②デュアルソフト
クローザー

FD50SP-WRH-DSC		 ③後付トリガー


②付属品		 ④トリガー取付治具


②付属品		 ⑤上ローラー
掘込用

FD50SP-WRH		 ⑥下ガイドS


FD50-BG18		 ⑦扉下側埋め込み
ガイドレール

FD30-HBRT1500SIL		 ⑧ストッパーブロック


FD50-HSB
片引き
 長さ 1820mm × 1本 1ヶ 2ヶ 1ヶ 1ヶ 1ヶ 1本 ─
2枚引き違い
 長さ 1820mm × 2本 2ヶ 4ヶ 2ヶ 2ヶ 2ヶ 2本 2ヶ※2
2枚引き分け
 長さ 3640mm × 1本 2ヶ 4ヶ 2ヶ 2ヶ 2ヶ 2本 2ヶ

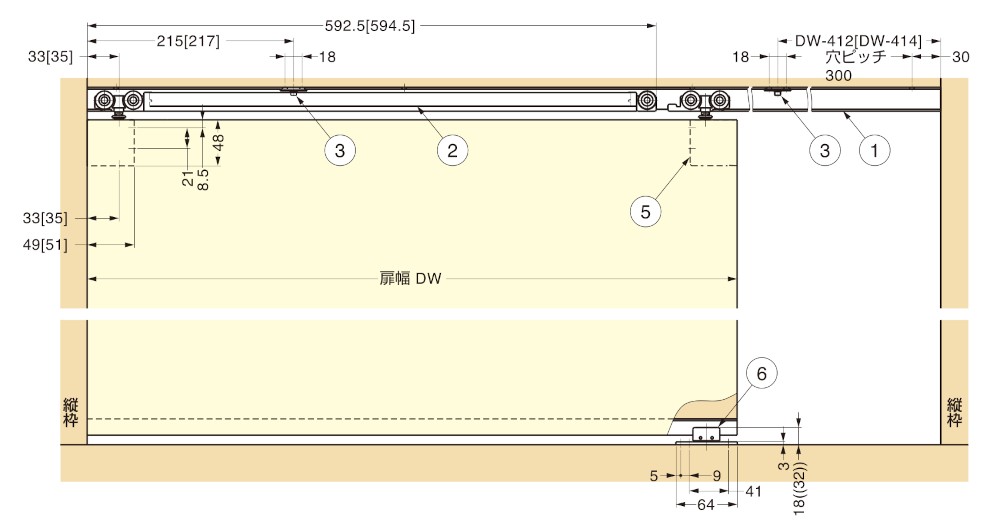

納まり寸法例

※3　上レールと扉の隙間は　-4mm　から　+4mm　の範囲で調整できます。

※4　扉の木口面から見た扉の左右位置は　-2mm　から　+2mm　の範囲で調整できます。

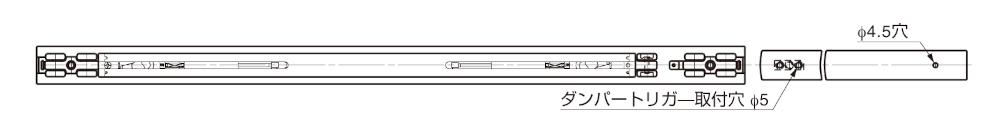

※　上レール追加工　計4箇所

※[　]は上ローラー用化粧キャップ(オプション)を付けた場合の寸法です。

※((　))は下ガイドL(オプション)を付けた場合の寸法です。

※トリガー取付位置の算出方法もご覧ください。

ストッパーブロック使用時

2枚引き分けの場合

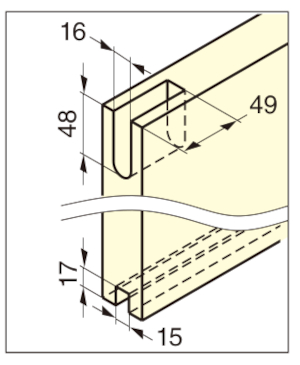

扉加工寸法

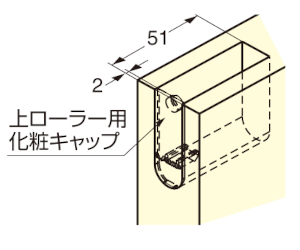

上ローラー用化粧キャップ(オプション)を使用する場合

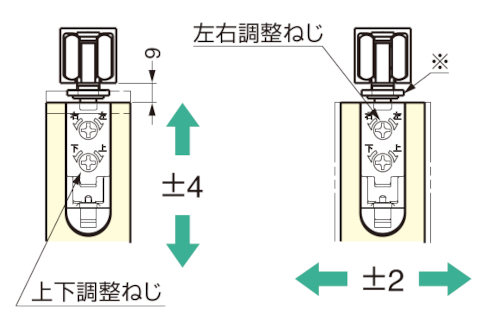

扉の調整

※跳ね上がり防止ナット

※脱着しづらい場合には、跳ね上がり防止ナットを緩めてください。

跳ね上がり防止機能付

ソフトクローズ作動時に扉が跳ね上がるのを防ぎます。

調整後、必須部品②⑤の跳ね上がり防止ナットを本体に接触するまでスパナ(オプション)の呼び12で締め込みます。
