ストロング掛金 鉄製グリーン A型 NK-A-AP-GR グリーン焼付塗装
商品管理番号 | hyakka_strongkakegane |
---|---|
生産地 | ストロング金属株式会社 |

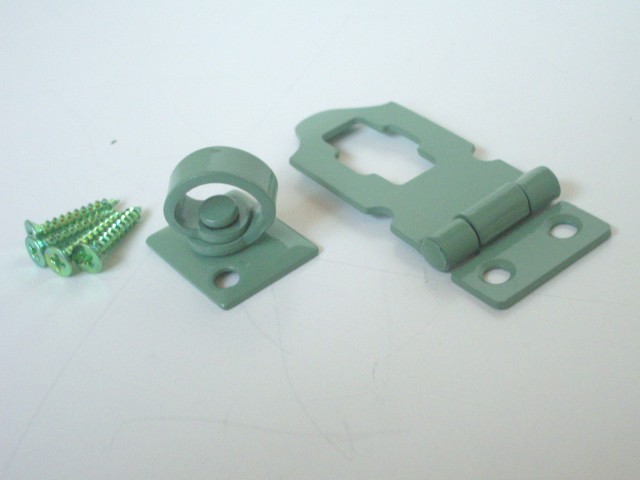

ストロング掛金 A型 鉄製グリーン
- 掛金の最重要部分でもある、丸かんと受座を強力固着させていますので、商品により人間の重量をも支えることができます。
- つまみ易くソフトで機能的なテーパー。
- ドアや戸の内締り金具として最適です。
- 南京錠を付けることにより、いたずら行為の抑止にもつながります。
- 物入れ、ペット小屋・道具箱などの扉や、ふた部分の止め金具に最適です。
※南京錠をご使用される場合、丸かん内径の大きさをお確かめの上、お買い求めください。
寸法図
呼称 | サイズ(mm) | 丸かん 内径 |
P1 φ穴数 |
P2 φ穴数 |
型別 | 材質 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | A' | B | C ・E | D | F | G | H | I | t | ||||||
NK-A-AP-GR-35 | 35 | 38 | 11 | 20 | 18 | 14 | 5.5 | 14 | 14 | 1.0 | 6.0 | 3.6/2 | 3.6/2 | A型 | 鉄SPCC グリーン 焼付塗装 |
NK-A-AP-GR-45 | 45 | 47 | 13 | 22 | 25 | 17 | 7.0 | 16 | 16 | 1.2 | 6.5 | 3.8/2 | 3.8/2 | ||
NK-A-AP-GR-60 | 57 | 60 | 18 | 23 | 35 | 23 | 7.5 | 18 | 17 | 1.4 | 7.5 | 4.2/2 | 4.2/4 | ||
NK-A-AP-GR-75 | 75 | 77 | 26 | 28 | 48 | 28 | 8 | 22 | 10 | 1.8 | 9.5 | 4.8/3 | 4.8/4 |
使用例
取付け例
- あらかじめ取付け場所を設定しておく。
- 両面テープを剥がす。
- 木ネジを締める際、ドライバーで手揉みする。(電動は不可)
1.丸かん金具と受け金具の裏面に、少しはみ出す程の両面テープを貼る。
2.両金具をセットし、決めた位置に貼る。
3.木ネジ用穴の中心に、キリ等でネジの半分程度の深さの下穴をあける。
4.丸かん金具と受け金具を木ネジで動かない程度に仮止めする。
5.両金具の止まり方(納まり方)を確認・調整後、木ネジを最後まで締める。
