スガツネ工業/ランプ DPL-RO型 デザインプッシュラッチ

スガツネ工業/ランプ DPL-RO型 デザインプッシュラッチ

商品管理番号 lamp_dplro
生産地 スガツネ工業株式会社
デザインプッシュラッチ 取付説明書 PDF:107KB

内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便

仕上：金めっき

品番
DPL-RO-G/140-014-739/
カタログ価格
2,700円
出荷日(納期)
2～3営業日
販売単位
1個単位
商品管理コード
61141-00003043
販売価格
（単価 × 入数）
2,160円(税込2,376円)
（2,160円 × 1個）
注文数
自社出荷/通常便

仕上：クロムめっき

品番
DPL-RO-CR/140-014-740/
カタログ価格
2,500円
出荷日(納期)
2～3営業日
販売単位
1個単位
商品管理コード
61141-00003044
販売価格
（単価 × 入数）
2,000円(税込2,200円)
（2,000円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。


【プッシュつまみ・表面プレート】

DPL-RO型 デザインプッシュラッチ 金めっき

DPL-RO-G
(金めっき)

DPL-RO型 デザインプッシュラッチ クロムめっき

DPL-RO-CR
(クロムめっき)

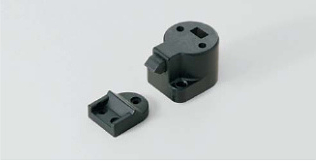

【ラッチ本体・受座】

DPL-RO型 デザインプッシュラッチ ラッチ本体・受座

DPL-RO型 デザインプッシュラッチ

  • つまみを押し込むとフラットになり、扉表面に突起がないためデザイン性に優れ、安全です。
  • 扉を閉め、つまみを押し込むと扉は施錠されます。つまみを再び押すと扉は解錠します。
  • かぶせ仕様、インセット仕様のどちらの扉にも使用できます。
  • 受座は戸当り兼用のため、別に戸当りは不要です。
  • 本製品はプッシュつまみとラッチ本体のセットです。

【注意】

  • 必ず扉を閉じてからつまみ部を押してください。つまみ部を押し込んでから扉を閉じると破損の原因になります。

【付属品】

  • 十字穴付バインドタッピンねじ4×20(ステンレス鋼)
  • 十字穴付なべタッピンねじ3×14(ステンレス鋼)

用途 仕上 保持力N 保持力kgf 適応扉厚 質量g
DPL-RO-G 金めっき(塗装/クリア) 98 10 15～25 72
DPL-RO-CR クロムめっき

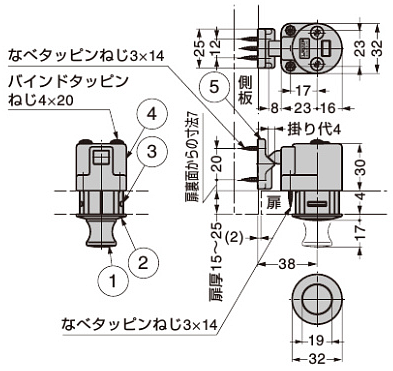

DPL-RO型 デザインプッシュラッチ 寸法図

【取付加工図】

DPL-RO型 デザインプッシュラッチ 取付加工図
№ 部品名 材料 仕上/色
① つまみ 亜鉛合金(ZDC) 金めっき(塗装/クリア)、
クロムめっき
② 表面プレート
③ ケース本体 ABS樹脂 ブラック
④ ラッチ本体
⑤ 受座
