スガツネ工業/ランプ C203V スライドレール底引きタイプ ※1本単位販売/左右有り

スガツネ工業/ランプ C203V スライドレール底引きタイプ ※1本単位販売/左右有り

商品管理番号 lamp_c203v
生産地 スガツネ工業株式会社
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便

レール長さ:300mm 左レール

品番
C203V-30L/190-036-244/
カタログ価格
3,650円
出荷日(納期)
2～3営業日
販売単位
左右1組
商品管理コード
61141-00010745
販売価格
（単価 × 入数）
2,920円(税込3,212円)
（2,920円 × 1組）
注文数
自社出荷/通常便

レール長さ:300mm 右レール

品番
C203V-30R/190-036-245/
カタログ価格
3,650円
出荷日(納期)
2～3営業日
販売単位
左右1組
商品管理コード
61141-00010746
販売価格
（単価 × 入数）
2,920円(税込3,212円)
（2,920円 × 1組）
注文数
自社出荷/通常便

レール長さ:350mm 左レール

品番
C203V-35L/190-036-246/
カタログ価格
3,920円
出荷日(納期)
2～3営業日
販売単位
左右1組
商品管理コード
61141-00010747
販売価格
（単価 × 入数）
3,136円(税込3,449.6円)
（3,136円 × 1組）
注文数
自社出荷/通常便

レール長さ:350mm 右レール

品番
C203V-35R/190-036-247/
カタログ価格
3,920円
出荷日(納期)
2～3営業日
販売単位
左右1組
商品管理コード
61141-00010748
販売価格
（単価 × 入数）
3,136円(税込3,449.6円)
（3,136円 × 1組）
注文数
自社出荷/通常便

レール長さ:400mm 左レール

品番
C203V-40L/190-036-248/
カタログ価格
4,140円
出荷日(納期)
2～3営業日
販売単位
左右1組
商品管理コード
61141-00010749
販売価格
（単価 × 入数）
3,312円(税込3,643.2円)
（3,312円 × 1組）
注文数
自社出荷/通常便

レール長さ:400mm 右レール

品番
C203V-40R/190-036-249/
カタログ価格
4,140円
出荷日(納期)
2～3営業日
販売単位
左右1組
商品管理コード
61141-00010750
販売価格
（単価 × 入数）
3,312円(税込3,643.2円)
（3,312円 × 1組）
注文数
自社出荷/通常便

レール長さ:450mm 左レール

品番
C203V-45L/190-036-250/
カタログ価格
4,360円
出荷日(納期)
2～3営業日
販売単位
左右1組
商品管理コード
61141-00010751
販売価格
（単価 × 入数）
3,488円(税込3,836.8円)
（3,488円 × 1組）
注文数
自社出荷/通常便

レール長さ:450mm 右レール

品番
C203V-45R/190-036-251/
カタログ価格
4,360円
出荷日(納期)
2～3営業日
販売単位
左右1組
商品管理コード
61141-00010752
販売価格
（単価 × 入数）
3,488円(税込3,836.8円)
（3,488円 × 1組）
注文数
自社出荷/通常便

レール長さ:500mm 左レール

品番
C203V-50L/190-036-252/
カタログ価格
4,480円
出荷日(納期)
2～3営業日
販売単位
左右1組
商品管理コード
61141-00010753
販売価格
（単価 × 入数）
3,584円(税込3,942.4円)
（3,584円 × 1組）
注文数
自社出荷/通常便

レール長さ:500mm 右レール

品番
C203V-50R/190-036-253/
カタログ価格
4,480円
出荷日(納期)
2～3営業日
販売単位
左右1組
商品管理コード
61141-00010754
販売価格
（単価 × 入数）
3,584円(税込3,942.4円)
（3,584円 × 1組）
注文数
自社出荷/通常便

レール長さ:550mm 左レール

品番
C203V-55L/190-036-254/
カタログ価格
4,800円
出荷日(納期)
2～3営業日
販売単位
左右1組
商品管理コード
61141-00010755
販売価格
（単価 × 入数）
3,840円(税込4,224円)
（3,840円 × 1組）
注文数
自社出荷/通常便

レール長さ:550mm 右レール

品番
C203V-55R/190-036-255/
カタログ価格
4,800円
出荷日(納期)
2～3営業日
販売単位
左右1組
商品管理コード
61141-00010756
販売価格
（単価 × 入数）
3,840円(税込4,224円)
（3,840円 × 1組）
注文数
自社出荷/通常便

レール長さ:600mm 左レール

品番
C203V-60L/190-036-256/
カタログ価格
4,970円
出荷日(納期)
2～3営業日
販売単位
左右1組
商品管理コード
61141-00010757
販売価格
（単価 × 入数）
3,976円(税込4,373.6円)
（3,976円 × 1組）
注文数
自社出荷/通常便

レール長さ:600mm 右レール

品番
C203V-60R/190-036-257/
カタログ価格
4,970円
出荷日(納期)
2～3営業日
販売単位
左右1組
商品管理コード
61141-00010758
販売価格
（単価 × 入数）
3,976円(税込4,373.6円)
（3,976円 × 1組）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。
ランプ C203V スライドレール底引きタイプ

ランプ C203V スライドレール底引きタイプ

スライドレール C203V 見せない底引きタイプ

  • 引き出しの底にレールを取り付ける底引きタイプです。

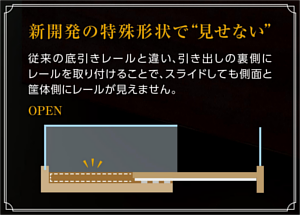

  • 引き出しても筐体側にスライドレールが見えません。
  • レバー操作でアウターメンバーを取り外せます。

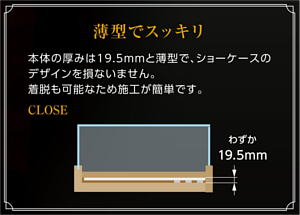

  • 本体の厚みは、わずか19.5mmと薄型です。


【用 途】

  • 宝飾品・時計など店舗のショーケースなど
  • ホテルの茶器収納部分など

【注意】

  • 取扱い上のご注意を必ずご確認ください。

【推奨ねじ】

  • アウターメンバー：M4バインド、M4トラス小ねじ
  • インナーメンバー：M5バインド、M5トラス小ねじ

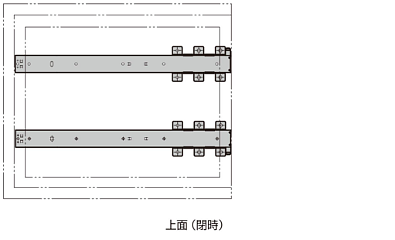

スライドレール C203V 見せない底引きタイプ上面閉時

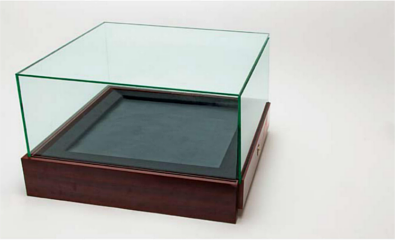

スライドレール C203V 見せない底引きタイプ閉時

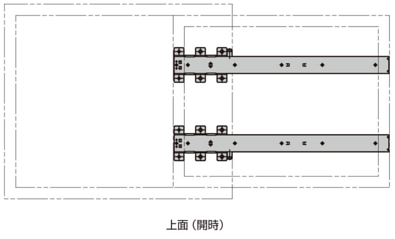

スライドレール C203V 見せない底引きタイプ上面開時

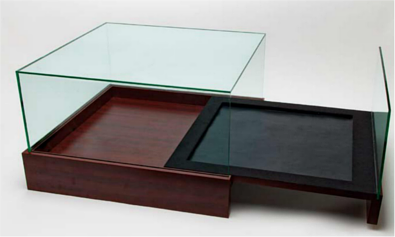

スライドレール C203V 見せない底引きタイプ開時

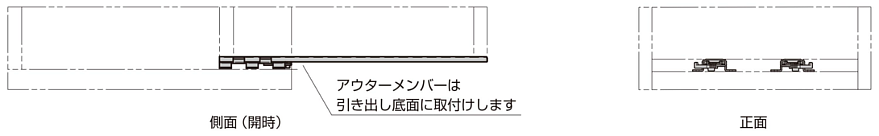

スライドレール C203V 見せない底引きタイプ側面

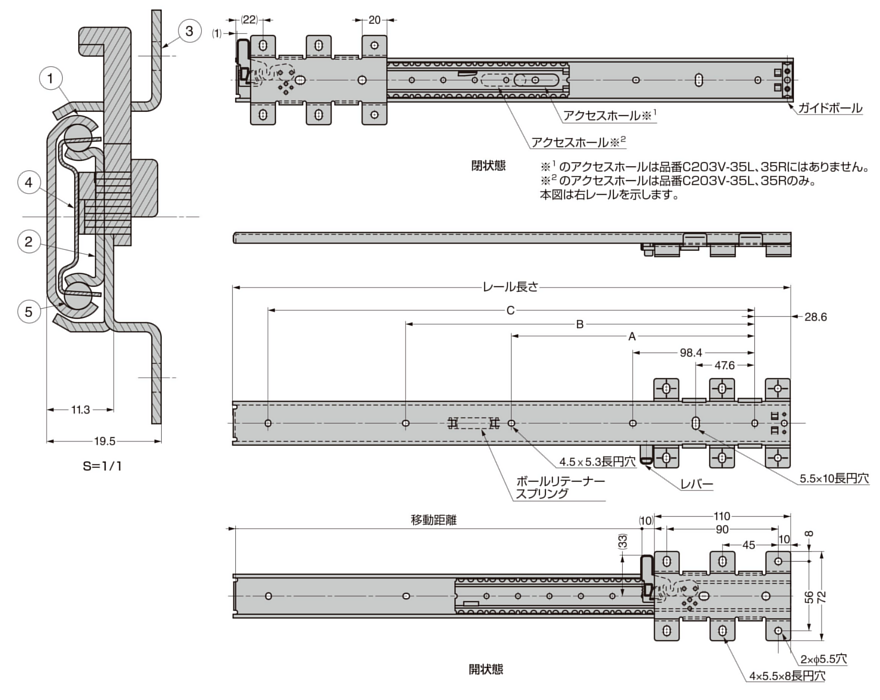

スライドレール C203V 寸法図


ランプ C203V スライドレール底引きタイプ寸法図

ランプ C203V スライドレール底引きタイプ
No. 部品名 材料 仕上
① アウターメンバー 鋼（SPCC） 光沢クロメート処理
（三価）
② インナーメンバー
③ 補強ブラケット
④ リテーナー 鋼（SECC） （亜鉛めっき鋼板）
⑤ スチールボール 鋼 ─


品番 レール長さ 移動距離 A B C 耐荷重N/ペア 耐荷重kgf/ペア 質量g/本
C203V-30L 300 178 ─ 181.7 242.8 245 25 350
C203V-30R
C203V-35L 350 228 201.7 292.8 215 22 380
C203V-35R
C203V-40L 400 278 171.4 231.7 342.8 196 20 420
C203V-40R
C203V-45L 450 328 196.4 281.7 392.8 166 17 450
C203V-45R
C203V-50L 500 378 221.4 331.7 442.8 147 15 490
C203V-50R
C203V-55L 550 428 246.4 381.7 492.8 117 12 520
C203V-55R
C203V-60L 600 478 271.4 431.7 542.8 98 10 550
C203V-60R
