スガツネ工業/ランプ HES3D-70型 三次元調整機能付隠し丁番 L=70

スガツネ工業/ランプ HES3D-70型 三次元調整機能付隠し丁番 L=70

商品管理番号 lamp_hes3d70
生産地 スガツネ工業株式会社
資料 三次元調整機能付隠し丁番 HES3D-70 取扱説明書
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便

色：シルバー

品番
61141-00000594
カタログ価格
3,680円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
HES3D-70DC/170-035-441/307585
販売価格
（単価 × 入数）
2,944円(税込3,238.4円)
（2,944円 × 1個）
注文数
自社出荷/通常便

色：シャンパンゴールド

品番
61141-00000595
カタログ価格
3,680円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
HES3D-70DN/170-035-442/307586
販売価格
（単価 × 入数）
2,944円(税込3,238.4円)
（2,944円 × 1個）
注文数
自社出荷/通常便

色：ブラック

品番
61141-00000593
カタログ価格
3,680円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
HES3D-70BL/170-035-443/307587
販売価格
（単価 × 入数）
2,944円(税込3,238.4円)
（2,944円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。

HES3D-70型 三次元調整機能付隠し丁番

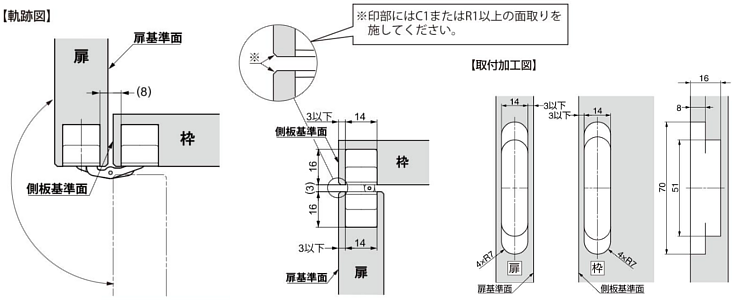

  • 扉厚19mmに対応した小型のHESシリーズです。掘込深さが浅く、扉や枠の掘込加工が簡単です。
  • 上下、左右、前後方向の調整が可能な三次元調整機能付きです。
  • 丁番は扉側と枠側に分割できます。

【注意】

  • ラプコンドアダンパーLLD型やラプコンクローザーLDC-N2とは併用できません。
  • 開き角度180°以下でご使用ください。

【付属品】

  • 十字穴付皿タッピンねじ4×20（4本/蝶番1ヶ）ステンレス製
  • 六角棒スパナ（呼び2）
品番 色 扉幅 扉高さ 扉厚 扉質量kg/2ヶ 扉質量kg/3ヶ 開き角度
HES3D-70DC シルバー 600以下 1200以下 19以上 9以下 12以下 180°
HES3D-70DN シャンパンゴールド
HES3D-70BL ブラック

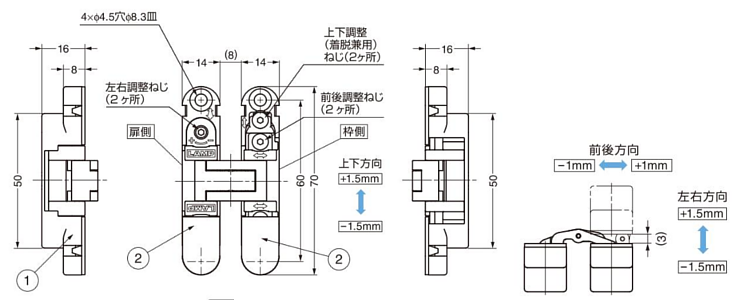

寸法図

No. 部品名 材料 仕上
DC DN BL
① 本体 亜鉛合金（ZDC） サチライトクロムめっき サチライトクロムめっき ブラック塗装
② ねじカバー
（扉側・枠側 各2枚）		 ABS樹脂 シルバー塗装 シャンパンゴールド塗装 ブラック
