S-AT02W型 パワーアシストステー

• 従来品のS-AT型に比べ、トルクが約2倍（※）になった重量用パワーアシストステーです。（※側板付の場合）

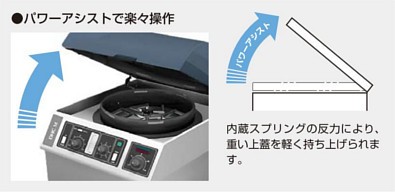

• スプリングの反力により、上蓋を軽く持ち上げられます。
• 上蓋を簡易的に保持できます（約10°～80°）。
• 小型なため、筐体中のスペースを有効に活用できます。

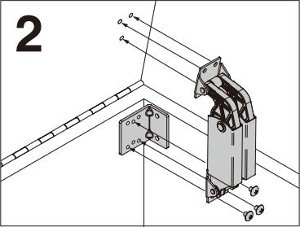

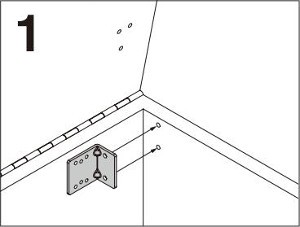

• 側板付・背板付に対応し、どちらも左右兼用です。側板付の場合は付属の側板ブラケットをご利用ください。

【仕 様】

• 使用温度：0°～40°
• 使用湿度：90%RH以下
• 上記範囲を超える場合はお問い合わせください。

【注 意】

• 取扱い上のご注意を必ずご確認ください。
• 上蓋に対し、開き角度以上にあおりを加えないように別途ストッパーなどを設けてください。
• 本品は高反力のため、取り付ける筐体・丁番によっては、異音・変型・破損などが発生する可能性があります。筐体に十分な強度・剛性があることをご確認の上、使用してください。
• 連続開閉の目的には設計されておりません。
• 屋外で使用しないでください。
• 経年変化により、反力が若干変化します。また、上蓋の質量や、重心位置などによっては保持できない場合があります。
• スライド丁番（多軸丁番）のご使用はおやめください。

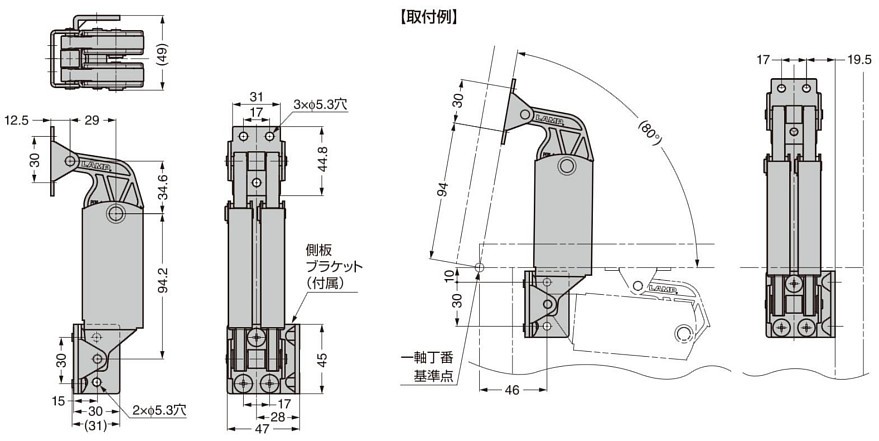

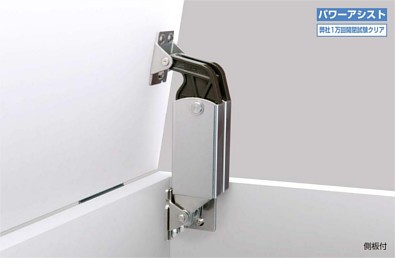

側板付

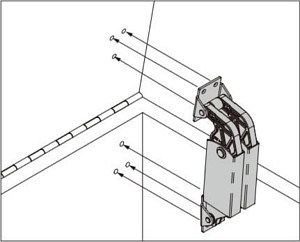

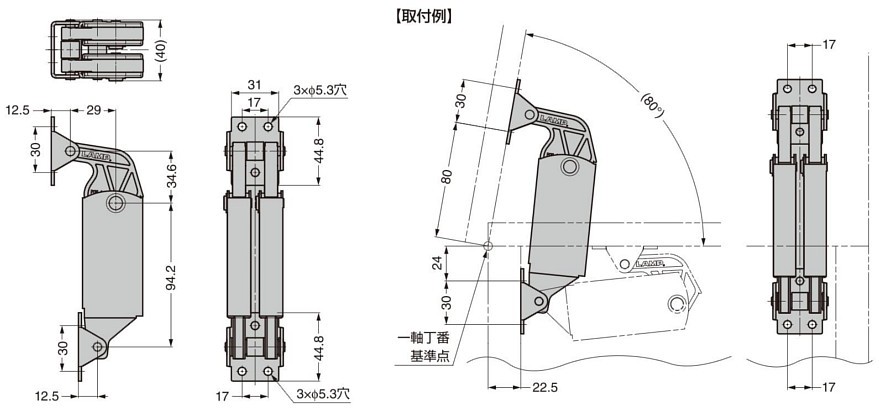

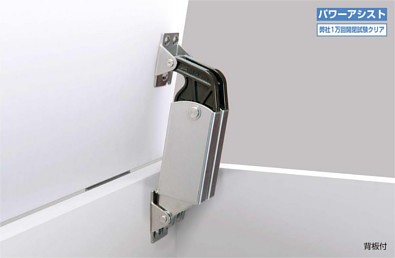

背板付

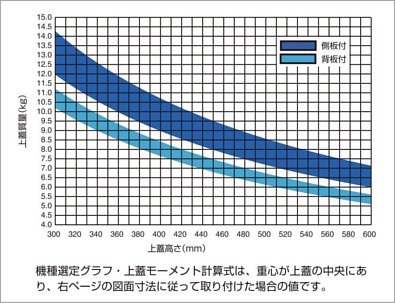

【機種選定グラフ】

【蓋の最大モーメント】

• 蓋の最大モーメントに応じて2つの取付方法があります。 蓋の最大モーメント（M・m）=蓋質量（kg）×9.80665×回転軸中心から重心位置までの距離（m）

• 2本使いの場合は、上記モーメントの2倍まで対応できます。
