スガツネ工業/ランプ S-AT型 パワーアシストステー 側板付/背板付
| 商品管理番号 | S-AT01_S-AT02 |
|---|---|
| 生産地 | スガツネ工業株式会社 |
| 資料 | 扉質量早見表 PDF:526KB
|
蓋・扉の寸法や質量などの数値を入力するだけで、条件に合う製品を選定したり、モーメントや操作力をシュミレーション(グラフ表示)したりするツールです。
S-AT型 パワーアシストステー

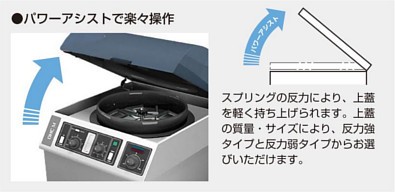

- スプリングの反力により、上蓋を軽く持ち上げられます。

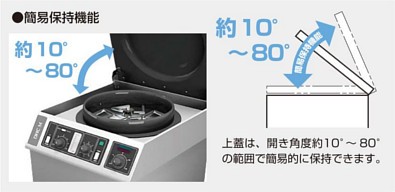

- 扉を簡易的に保持します(約10°~80°)。

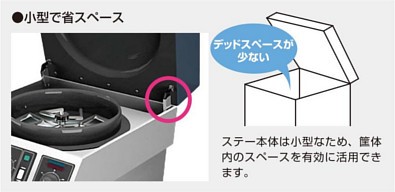

- 小型のため、中のスペースを有効に活用できます。
- 側板付用と背板付用からお選びいただけます。どちらも左右兼用です。
- 上蓋の質量・サイズにより、反力強タイプと反力弱タイプからお選びいただけます。
- 蓋の最大モーメントが約2倍のS-AT02Wもあります。
【仕 様】
- 使用温度:0°~40°
- 使用湿度:90%RH以下
- 上記範囲を超える場合はお問い合わせください。
【注 意】
- 取扱い上のご注意を必ずご確認ください。
- 上蓋に対し、開き角度以上にあおりを加えないように別途ストッパーなどを設けてください。
- 取付面の材質もご考慮ください。剛性が低いと変形または破損することがあります。
- 連続開閉の目的には設計されておりません。
- 屋外で使用しないでください。
- 経年変化により、反力が若干変化します。また、上蓋の質量や、重心位置などによっては保持できない場合があります。
- スライド丁番(多軸丁番)のご使用はおやめください。
パワーアシストステー S-AT 取扱説明書
| 開き方 | 品番 | 仕様 | 左右兼用 | 蓋の最大モーメント |
|---|---|---|---|---|
![]() 上蓋 | S-AT01 | 側板付 | ○ | 6.1~8.8N・m/1本 (62~90kgf・cm/1本) |
| S-AT02 | 8.8~11.8N・m/1本 (90~120kgf・cm/1本) | |||
| S-AT01S | 背板付 | 6.1~8.8N・m/1本 (62~90kgf・cm/1本) | ||
| S-AT02S | 8.8~11.8N・m/1本 (90~120kgf・cm/1本) |

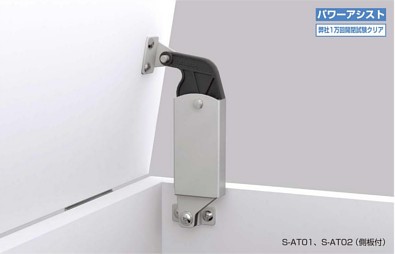

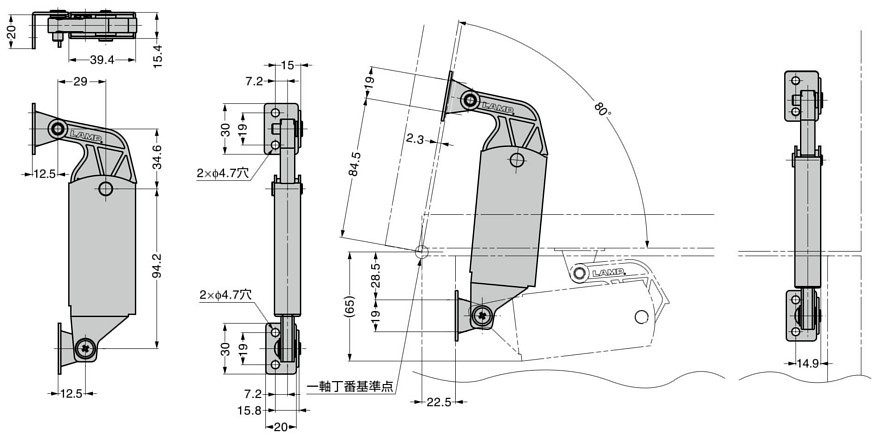

S-AT01、S-AT02(側板付)

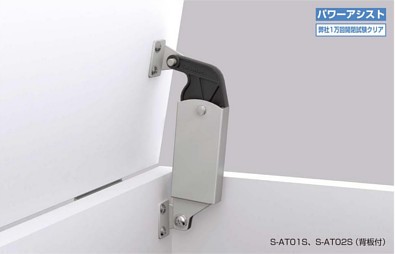

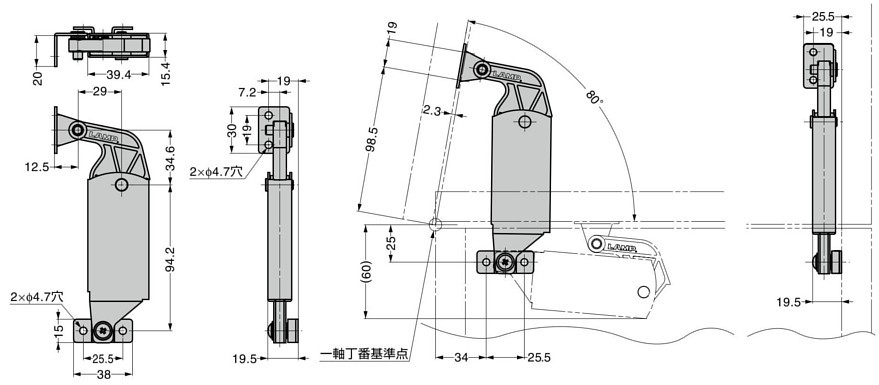

S-AT01S、S-AT02S(背板付)

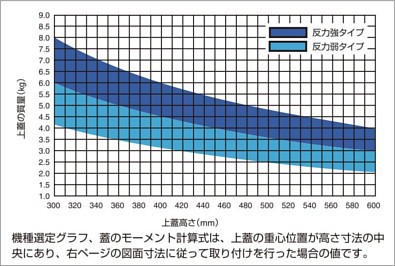

【機種選定グラフ】

【ステーの選定】
- 蓋の最大モーメントに応じて2種類の中から選べます。
蓋の最大モーメント(M・m)=蓋質量(kg)×9.80665×回転軸中心から重心位置までの距離(m)
扉質量早見表 PDF:526KB
| 蓋の最大モーメントN・m | 品番 | 必要数 |
|---|---|---|
| 6.1~8.8 | S-AT01(S) | 1本 |
| 8.8~11.8 | S-AT02(S) |
- 2本使いの場合は、上記モーメントの2倍まで対応できます。
LAMP パワーアシストステー S-AT01、S-AT02 側板付

| 品番 | ばねの強さ | 主材料 | 仕上げ | 蓋の最大モーメント N・m/1本 | 蓋の最大モーメント kgf・cm/1本 |
|---|---|---|---|---|---|
| S-AT01 | 弱タイプ | ステンレス鋼(SUS430)/ ポリアセタール(POM) | 素地 | 6.1~8.8 | 62~90 |
| S-AT02 | 強タイプ | 8.8~11.8 | 90~120 |
LAMP パワーアシストステー S-AT01S、S-AT02S 背板付

| 品番 | ばねの強さ | 主材料 | 仕上げ | 蓋の最大モーメント N・m/1本 | 蓋の最大モーメント kgf・cm/1本 |
|---|---|---|---|---|---|
| S-AT01S | 弱タイプ | ステンレス鋼(SUS430)/ ポリアセタール(POM) | 素地 | 6.1~8.8 | 62~90 |
| S-AT02S | 強タイプ | 8.8~11.8 | 90~120 |
