スガツネ工業/ランプ CTB65-VM60-300型 カウンター用支柱金物 60°壁面面付仕様

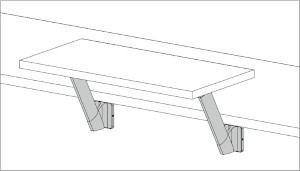

【取付例】

CTB65-VM60-300型 カウンター用支柱金物 60°壁面面付仕様

• 壁面に追加で天板を設けるために最適な支柱金物です。
• φ10.5までの配線ケーブルを内部に通す事ができます。

【用 途】

• 店舗カウンター等、キッチンカウンター

【注 意】

• 天板・筐体への取り付けは、高い強度の確保が可能な材料をご使用の上、固定ねじは確 実に締めてください。施工条件が不十分な場合、本体が脱落する恐れがあります。
• 最大製品取付ピッチは、900 mmです。
• 最大取付天板は、幅1,000 mm、奥行400 mmです。（本品2ヶ使用の場合）
• 最低取付天板板厚は20 mm、最低筐体板厚は30 mmです。

【付属品】

• 十字穴付皿タッピンねじ 呼び5×20
• 六角穴付きボルト M6×40
• 六角穴付き皿ボルト M3×8
• 六角穴付きボタンボルト M3×8
• 小径平座金 M3
• 六角棒スパナ 呼び2
