PLUS ST-960 笠木ジョイント金具 T型ジョイント

ST-960 笠木ジョイント金具

• 0.6mm、1.2mm両方の笠木に適用できます。

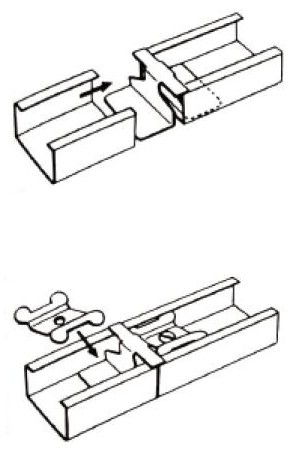

直線継ぎ

1. 2本の笠木の端部を継ぎ金具の下部中心でつき合わせます。
2. ビスをセットした止め金具を斜めにすべり込ますようにして笠木の内側にはめ込み、継ぎ金具の上に被せます。
3. ビスを締めます。止め金具が引き寄せられ、四方の丸い部分が笠木の耳部分に締めつけられることで固定されます。
4. もう片方の止め金具も同様に取り付けます。

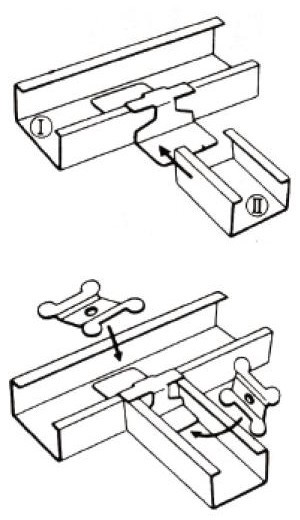

T型継ぎ

1. 笠木Ⅰの側面に継ぎ金具を挟み込み、笠木Ⅱの端部を継ぎ金具の下部で笠木Ⅰにつき合わせます。
2. 止め金具を取り付けます。手順は＜直線継ぎ＞の2以降と同様です。
