アトム FG-950 下部ガイド壁付けタイプ33-7

アトム FG-950 下部ガイド壁付けタイプ33-7

商品管理番号 atom_hikido_fg-950
生産地 アトムリビンテック株式会社
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便

-

品番
FG-950/070005/
カタログ価格
470円
出荷日(納期)
2～3営業日
販売単位
1個単位
販売価格
（単価 × 入数）
259円(税込284.9円)
（259円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。

注意事項


こちらの商品は取寄品のため、納期が3-5営業日程かかります（メーカー在庫時）。お急ぎの方はご注意下さい。

アトムFG-950壁付ガイド

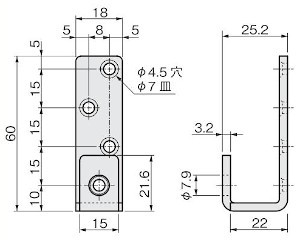

FG-950 下部ガイド壁付けタイプ 寸法図


FG-950 下部ガイド壁付けタイプ

上吊式引戸用の下部ガイドで、壁に取付けて使用します。壁に取付けることにより、戸アンダーカットに対応できます。


使用条件：引戸の厚さ：33mm（溝加工位置の調整により、戸厚の対応可）

材質鋼
仕上げクロメート
添付品+皿タッピンねじ3.5×20　4本

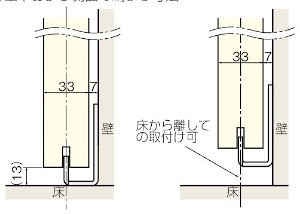

■金具の納まり参考図
上下および側面の納まり寸法

FG-950 下部ガイド壁付けタイプ 金具の納まり参考図

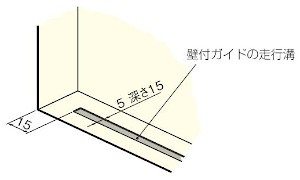

■戸下面の加工寸法参考図
壁との重なり代45の場合

FG-950 下部ガイド壁付けタイプ 戸下面の加工寸法参考図

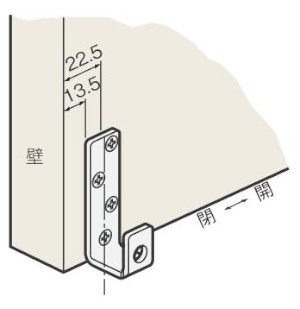

■金具の取付け位置
壁との重なり代45の場合

FG-950 下部ガイド壁付けタイプ 金具の取付け位置
