スガツネ工業/ランプ 三次元調整機能付隠し丁番 HES3D-120(シルバー/シャンパンゴールド/ブラック)
商品管理番号 | lamp_hes3d-120 |
---|---|
生産地 | スガツネ工業株式会社 |
HES3D-120 三次元調整機能付隠し丁番
- 掘込深さが浅く(21mm)、扉や枠の掘込加工が簡単です。
- オプション品の加工治具を使用するとルーターを使った木扉・枠の掘込加工が簡単に行えます。
- 上下、左右、前後方向の微調整が可能な三次元調整機能付きです。
- 丁番は扉側と枠側に分割でき、扉を枠に仮止めする機能が付いているため、扉を簡単に吊り込みができます。
- 扉の垂れ下がりが少ない構造です。
- 受注対応色もご用意できます。
- 破損や紛失時の交換用にねじカバーのみでもご用意できます。詳細はお問い合わせください。
【注 意】
- 取り扱い上のご注意を必ずご確認ください。
- ドアダンパー・クローザーを併用する場合は、ラプコンドアダンパーLDD-S型、ラプコンドアダンパーLDD-V型、ラプコンクローザーLDC-N 2、の中からお選びください。扉質量は、丁番とドアダンパー・クローザー両方の
- 指定条件を満たす範囲で設定してください。
- 使用するクローザーによっては、丁番が破損したり、扉が閉まりきらなかったりする場合があります。事前にご確認ください。
- コンシールド・ドアクローザーと併用する場合は、HES3D-160型を推奨します。事前にご確認ください。
【付属品】
- 十字穴付皿タッピンねじ5×20(4本/丁番1ヶ)ステンレス鋼
- 六角棒スパナ呼び3
【オプション品】
- 加工治具 HES3D-120-TMP
三次元調整機能付隠し丁番 HES3D-120 施工説明書
品番 | 色 | 扉幅 | 扉高さ | 扉厚 | 耐荷重N 2ヶ | 耐荷重kgf 2ヶ | 耐荷重N 3ヶ | 耐荷重kgf 3ヶ | 開き角度 |
---|---|---|---|---|---|---|---|---|---|
HES3D-120DC | シルバー | 900 以下 | 2400 以下 | 29 以上 | 294 | 30 | 392 | 40 | 180° |
HES3D-120DN | シャンパンゴールド | ||||||||
HES3D-120BL | ブラック |

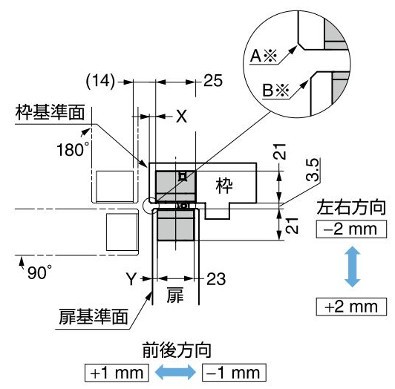

【軌跡図】

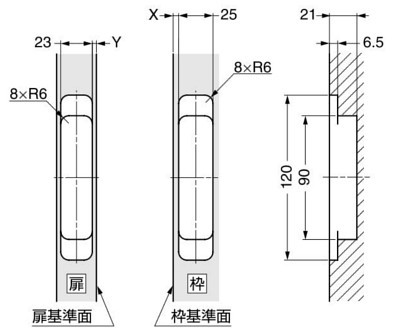

【取付加工図】
Y:扉の加工残り代 | B:扉 面取り | X:枠の加工残り代 | A:枠の面取り |
---|---|---|---|
4 | 1 | 5 | 1 |
2 | 6 | 2 | |
7 | 3 | ||
5 | 3 | 5 |

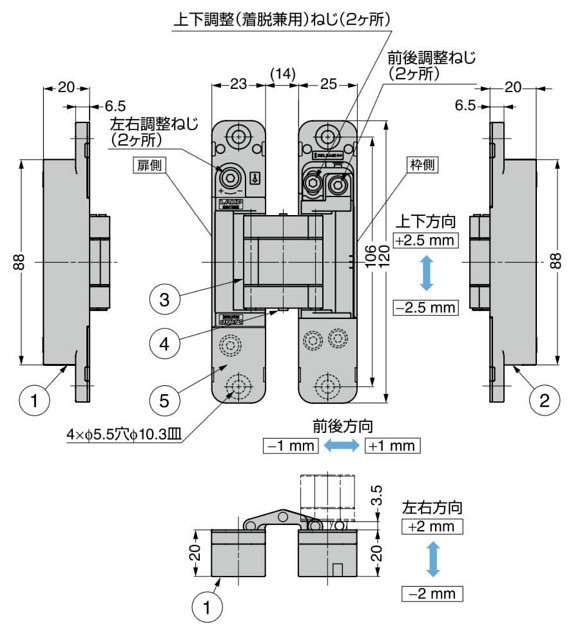

上図は上側のねじカバーを外した状態を示します。
No. | 部品名 | 材料 | 仕上/色 | ||
---|---|---|---|---|---|
DC | DN | BL | |||
① | 本体 | 亜鉛合金 (ZDC) | サチライト クロムめっき | サチライト ニッケルめっき | 焼付塗装/ ブラック |
② | ベースフレーム | ||||
③ | アーム | ||||
④ | 回転軸 | ステンレス鋼 | - | - | - |
⑤ | ねじカバー (扉側・枠側 各2枚) | ABS樹脂 | サチライト クロムめっき | サチライト ニッケルめっき | ブラック |
