スガツネ工業/ランプ ソフトダウンステー 重量扉用 HDS-20型 2本使い用 キャッチ付

スガツネ工業/ランプ ソフトダウンステー 重量扉用 HDS-20型 2本使い用 キャッチ付

商品管理番号 lamp_softdown_hds-20
生産地 スガツネ工業株式会社
資料 HDS-20 上開き扉用ソフトダウンステー金具 取扱説明書 扉質量早見表 PDF:526KB

バナー さスガくん
選定ツール さスガくん

蓋・扉の寸法や質量などの数値を入力するだけで、条件に合う製品を選定したり、モーメントや操作力をシュミレーション（グラフ表示）したりするツールです。
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便

機種：K色：ブラック / 仕様：左用

品番
61141-00009453
カタログ価格
3,580円
出荷日(納期)
2～3営業日
販売単位
1本単位
管理コード
HDS-20KL-BL/180-109-237/
販売価格
（単価 × 入数）
2,864円(税込3,150.4円)
（2,864円 × 1本）
注文数
自社出荷/通常便

機種：K色：ブラック / 仕様：右用

品番
61141-00009454
カタログ価格
3,580円
出荷日(納期)
2～3営業日
販売単位
1本単位
管理コード
HDS-20KR-BL/180-109-236/
販売価格
（単価 × 入数）
2,864円(税込3,150.4円)
（2,864円 × 1本）
注文数
自社出荷/通常便

機種：K色：ホワイト / 仕様：左用

品番
61141-00009455
カタログ価格
3,580円
出荷日(納期)
2～3営業日
販売単位
1本単位
管理コード
HDS-20KL-WT/180-109-243/
販売価格
（単価 × 入数）
2,864円(税込3,150.4円)
（2,864円 × 1本）
注文数
自社出荷/通常便

機種：K色：ホワイト / 仕様：右用

品番
61141-00009456
カタログ価格
3,580円
出荷日(納期)
2～3営業日
販売単位
1本単位
管理コード
HDS-20KR-WT/180-109-242/
販売価格
（単価 × 入数）
2,864円(税込3,150.4円)
（2,864円 × 1本）
注文数
自社出荷/通常便

機種：M色：ブラック / 仕様：左用

品番
61141-00009457
カタログ価格
3,580円
出荷日(納期)
2～3営業日
販売単位
1本単位
管理コード
HDS-20ML-BL/180-109-239/
販売価格
（単価 × 入数）
2,864円(税込3,150.4円)
（2,864円 × 1本）
注文数
自社出荷/通常便

機種：M色：ブラック / 仕様：右用

品番
61141-00009458
カタログ価格
3,580円
出荷日(納期)
2～3営業日
販売単位
1本単位
管理コード
HDS-20MR-BL/180-109-238/
販売価格
（単価 × 入数）
2,864円(税込3,150.4円)
（2,864円 × 1本）
注文数
自社出荷/通常便

機種：M色：ホワイト / 仕様：左用

品番
61141-00009459
カタログ価格
3,580円
出荷日(納期)
2～3営業日
販売単位
1本単位
管理コード
HDS-20ML-WT/180-109-245/
販売価格
（単価 × 入数）
2,864円(税込3,150.4円)
（2,864円 × 1本）
注文数
自社出荷/通常便

機種：M色：ホワイト / 仕様：右用

品番
61141-00009460
カタログ価格
3,580円
出荷日(納期)
2～3営業日
販売単位
1本単位
管理コード
HDS-20MR-WT/180-109-244/
販売価格
（単価 × 入数）
2,864円(税込3,150.4円)
（2,864円 × 1本）
注文数
自社出荷/通常便

機種：H色：ブラック / 仕様：左用

品番
61141-00009461
カタログ価格
3,580円
出荷日(納期)
2～3営業日
販売単位
1本単位
管理コード
HDS-20HL-BL/180-109-241/
販売価格
（単価 × 入数）
2,864円(税込3,150.4円)
（2,864円 × 1本）
注文数
自社出荷/通常便

機種：H色：ブラック / 仕様：右用

品番
61141-00009462
カタログ価格
3,580円
出荷日(納期)
2～3営業日
販売単位
1本単位
管理コード
HDS-20HR-BL/180-109-240/
販売価格
（単価 × 入数）
2,864円(税込3,150.4円)
（2,864円 × 1本）
注文数
自社出荷/通常便

機種：H色：ホワイト / 仕様：左用

品番
61141-00009463
カタログ価格
3,580円
出荷日(納期)
2～3営業日
販売単位
1本単位
管理コード
HDS-20HL-WT/180-109-247/
販売価格
（単価 × 入数）
2,864円(税込3,150.4円)
（2,864円 × 1本）
注文数
自社出荷/通常便

機種：H色：ホワイト / 仕様：右用

品番
61141-00009464
カタログ価格
3,580円
出荷日(納期)
2～3営業日
販売単位
1本単位
管理コード
HDS-20HR-WT/180-109-246/
販売価格
（単価 × 入数）
2,864円(税込3,150.4円)
（2,864円 × 1本）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。
開き方 仕様 左右兼用 機種 扉の最大モーメント
上蓋 キャッチ付
2本使い用		 ─ K 13.7～19.5N・m/2本
（140～199kgf・cm/2本）
M 19.6～24.4N・m/2本
（200～249ｋｇｆ・cm/2本）
H 24.5～29.4N・m/2本
（250～300kgf・cm/2本）

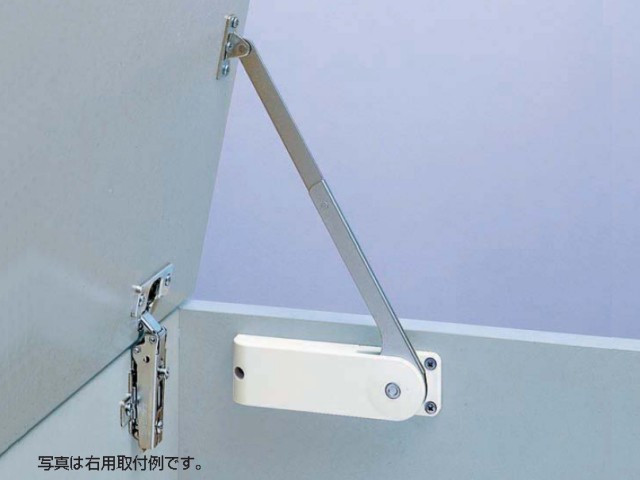

ソフトダウンステー 重量扉用 HDS-30型 2本使い用 取付例
※スライド丁番は別売品です。写真は右取付例です。

ソフトダウンステー
重量扉用 HDS-20型 2本使い用

  • ラプコン機構を搭載した上開き扉用の重量扉用ソフトダウンステーです。
  • 扉を最大に開いた状態および閉じた状態を保持するキャッチを組み込んでいます。
  • 吊元丁番は一軸丁番（平丁番）、またはスライド丁番360-26-19Tをご使用ください。

【仕 様】

  • 使用温度：0℃～40℃

【注 意】

  • 取扱い上のご注意を必ずご確認ください。
  • 扉1枚当り、左用・右用が各1本ずつ必要です。

【付属品】

  • 取付座金
  • 十字穴付バインドタッピンねじ3.5×15

【ステーの選定】

  • 扉の最大モーメントに応じて3機種の中から選べます。
    扉の最大モーメント（N・m）=扉質量（kg）×9.80665×回転軸中心から重心位置までの距離（m）
扉の最大モーメントN・m 機種 必要数
13.7～19.5 K 2本
19.6～24.4 M
24.5～29.4 H

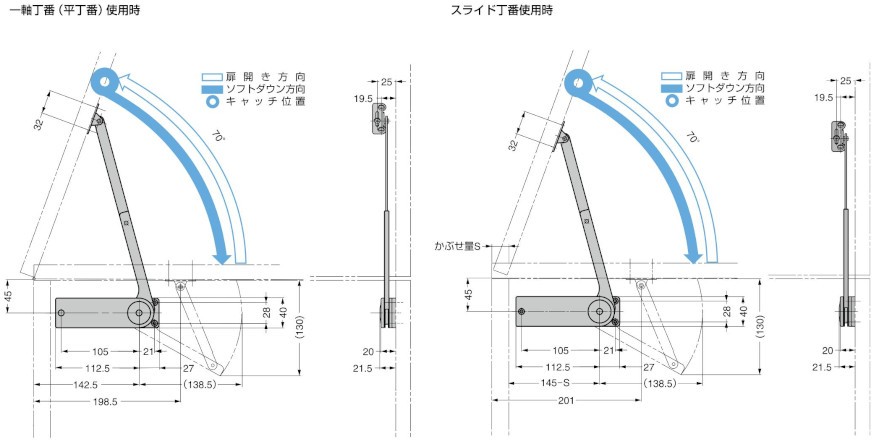

【取付図】上蓋70°右付の例。左付は対称取付となります。

ソフトダウンステー 重量扉用 HDS-20型 2本使い用 寸法図
品番 仕様 主材料 仕上/色 機種 扉の最大モーメント
N・m/2本		 扉の最大モーメント
kgf・cm/2本
HDS-20KR-BL 右用 ABS樹脂/鋼 ニッケルめっき/ブラック K 13.7～19.5 140～199
HDS-20KL-BL 左用
HDS-20KR-WT 右用 ニッケルめっき/ホワイト
HDS-20KL-WT 左用
HDS-20MR-BL 右用 ニッケルめっき/ブラック M 19.6～24.4 200～249
HDS-20ML-BL 左用
HDS-20MR-WT 右用 ニッケルめっき/ホワイト
HDS-20ML-WT 左用
HDS-20HR-BL 右用 ニッケルめっき/ブラック H 24.5～29.4 250～300
HDS-20HL-BL 左用
HDS-20HR-WT 右用 ニッケルめっき/ホワイト
HDS-20HL-WT 左用
