ニュースター ドアクローザー P-183 パラレル型 ストップ付【シルバー】

ニュースター ドアクローザー P-183 パラレル型 ストップ付【シルバー】

商品管理番号 p183
生産地 日本ドアｰチェック製造株式会社
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便

カラー：シルバー/N-01

品番
61141-00000250
カタログ価格
10,800円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
P-183-N-01//001190
販売価格
（単価 × 入数）
7,512円(税込8,263.2円)
（7,512円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。
P-183 パラレル型/ストップ付/標準ブラケット カラーバリエーション
シルバー
（N-01）		ホワイト
（N-22）		アイボリホワイト
（N-04）		ゴールド
（N-48）		ブラック
（N-31）		クリアグレー
（N-62）		バーントアンバー
（N-52）

在庫有り
※「在庫有り」以外は、お取寄品になりますので、別途お問い合わせください。
※印刷のため、実物と色、艶が若干異なることがありますのでご了承下さい。

取付条件とブラケット・アームの選び方

標準ブラケット


一般的形状の上枠戸当り下面（戸じゃくり）に取付

段付ブラケット（A）


戸しゃくり（●部）があり、戸当り部分が狭く上枠下面に取付

エアタイト用ブラケット（AP）

アングルブラケット（L）


上枠正面に取付

段付アーム（K）


（D）寸法が大きくとれない場合

段付ブラケット段付アーム（AK）

※仕様をクリックしてもページが移動しない場合は、お取寄品になりますので、別途お問い合わせください。

特徴


●左右兼用タイプ。本体を上下転倒し、閉扉速度調整バルブを戸先側に向けて使用して下さい。
●ストップ角度を70°～180°の任意の角度に設定可能です。

ストップ角度の設定：パラレル型


ストップ用ボールがストップ用カムにはまった状態で、ストップさせたい位置までドアを開き、締付ナットを締付けます。ブラケット、またはメインアームとストップ用カムの刻み目を確実に噛み合せて下さい。戻り代がありますので設定した角度から若干戻ります。
※出荷時、ストップ用ボールとストップ用カムははまった状態で、ブラケット、またはメインアームは回転する程度に設定してあります。ブラケット、またはメインアームとストップ金具座の連結部分は絶対に分離しないで下さい。



ストップ力の調整


ストップ保持力は最大に設定してあります。弱くしたい場合は、ナットを緩め、ストップ金具座から調整ネジ棒を外し、中にあるストップ調整ネジを左へ少しずつ回して調整して下さい。



●コンパクトなボディでしかも堅牢。機能性を重視した超ロングセラーのオーソドックスタイプ。
●豊富な製品で様々なドア・枠形状に対応。

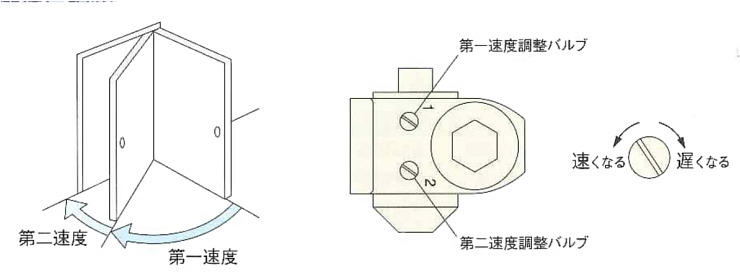

●閉扉速度調整は2バルブ方式。


納り図
