アトム FA-700 FA調整戸車 ベアリング無 φ30mmV型
商品管理番号 | atom_fa700 |
---|---|
生産地 | アトムリビンテック株式会社 |
◇引戸の総質量:25kg以下(引戸1枚、戸車2ヶ使用)
◇対応戸厚:26mm以上
◇対応レール:CVレール、AVEDレール、AVYDレール、ツバ無しVレール、ウイングレール
品番 | FA-700-0V |
---|---|
サイズ・車輪形状 | ベアリング無 φ30mmV型 |
仕上げ | 車輪:白 ケース:クロメート |
材質 | 車輪:POM ケース:亜鉛合金 |
FA-700 FA調整戸車
- 戸を外さずに小口面から、ドライバー1本で戸の上下・前後調整ができます。
上下方向の調整=出荷時より上方向に8mm、前後方向の調整=出荷時より前後方向に±2mm - 戸の下面より取付けるタイプのため、戸車が表面から見えません。
- 取付けは戸の加工穴に差し込むだけで、ねじ止めは不要です。
設計ガイド
戸車・レールの組合せと床部すきま寸法(単位:mm)
使用レール | レールサイズ | すきま寸法 |
---|---|---|
CVレール | 9×9 | 3.8~11.8 |
12×12 | 3.4~11.3 | |
AVEDレール | 12×12 | 1.7~9.6 |
AVYDレール | 9×6 | 3.9~11.8 |
9×9 | ||
ツバ無しVレール | 9×6 | |
ウイングレール35S | 4.3~12.3 | |
ウイングレール35SC |

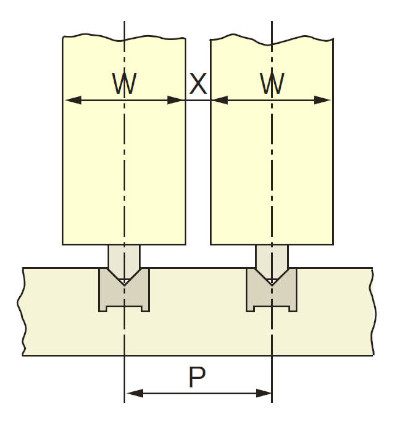

引違いの場合のレール間隔寸法(P寸法)(単位:mm)
X | W | |||
---|---|---|---|---|
30 | 33 | 36 | 40 | |
3 | 33 | 36 | 39 | 43 |
4 | 34 | 37 | 40 | 44 |
5 | 35 | 38 | 41 | 45 |
6 | 36 | 39 | 42 | 46 |
施工ガイド
〈戸の調整方法〉
戸の位置が上がり過ぎたり、下がり過ぎたり、傾いたりしている場合戸の小口面から、戸車の調整ねじをドライバーで右あるいは左に、所定の位置まで回してください。
