スガツネ工業/ランプ FD50 上吊式引戸 上ローラー木口掘込

スガツネ工業/ランプ FD50 上吊式引戸 上ローラー木口掘込

商品管理番号 lamp_dual_fd-50-trm-1820sil
生産地 スガツネ工業株式会社

【標準仕様例】

上レールの種類は、部品詳細よりご確認ください。

部品 必須選択部品 必須部品
①上レール

 ②上ローラー
掘込用

FD50-WRH		 ③スペーサー
キャップ

FD50-WRH-SCP		 ④ストッパー


FD50-HTST		 ⑤下ガイドS


FD50-BG18		 ⑥扉下側埋め込み
ガイドレール

FD30-HBRT1500SIL
片引き
 長さ 1820mm × 1本 2ヶ 2ヶ 2ヶ 1ヶ 1本
2枚引き違い
 長さ 1820mm × 2本 4ヶ 4ヶ 4ヶ 2ヶ 2本
2枚引き分け
 長さ 3640mm × 1本 4ヶ 4ヶ 4ヶ 2ヶ 2本

上吊式引戸 FD50-H 上ローラー扉木口掘込仕様 施工説明書 PDF:643KB
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール／長さ:1820mm／色:シルバー

品番
FD50-TRM1820SIL/250-020-766/303229
カタログ価格
7,070円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
商品管理コード
61141-00006901
FD50-TRM 上レール 面付用 1820mm シルバー
必須選択部品
FD50-TRM1820SIL
部品詳細
[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40
販売価格
（単価 × 入数）
5,656円(税込6,221.6円)
（5,656円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール／長さ:3640mm／色:シルバー

品番
FD50-TRM3640SIL/250-020-770/310052
カタログ価格
11,830円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
商品管理コード
61141-00006907
FD50-TRM 上レール 面付用 3640mm シルバー
必須選択部品
FD50-TRM3640SIL
部品詳細
[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40
販売価格
（単価 × 入数）
9,464円(税込10,410.4円)
（9,464円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール／長さ:1820mm／色:アンバー

品番
FD50-TRM1820UM/250-020-767/310045
カタログ価格
7,480円
サイズ
201
出荷日(納期)
在庫品
販売単位
1個単位
商品管理コード
61141-00006902
FD50-TRM 上レール 面付用 1820mm アンバー
必須選択部品
FD50-TRM1820UM
部品詳細
[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40（銅古美めっき）
販売価格
（単価 × 入数）
5,984円(税込6,582.4円)
（5,984円 × 1個）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール／長さ:3640mm／色:アンバー

品番
FD50-TRM3640UM/250-020-771/310056
カタログ価格
12,470円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
商品管理コード
61141-00006908
FD50-TRM 上レール 面付用 3640mm アンバー
必須選択部品
FD50-TRM3640UM
部品詳細
[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40（銅古美めっき）
販売価格
（単価 × 入数）
9,976円(税込10,973.6円)
（9,976円 × 1本）
注文数
自社出荷/通常便

上レール／長さ:1820mm／色:ホワイト

品番
FD50-TRM1820WT/250-025-174/310047
カタログ価格
8,020円
出荷日(納期)
在庫品
販売単位
1本～
商品管理コード
61141-00006903
FD50-TRM 上レール 面付用 1820mm ホワイト
必須選択部品
FD50-TRM1820WT
部品詳細
[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40（皿頭:塗装/ホワイト）
販売価格
（単価 × 入数）
6,416円(税込7,057.6円)
（6,416円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール／長さ:3640mm／色:ホワイト

品番
FD50-TRM3640WT/250-025-176/310058
カタログ価格
16,620円
サイズ
201
出荷日(納期)
在庫品
販売単位
1個単位
商品管理コード
61141-00006909
FD50-TRM 上レール 面付用 3640mm ホワイト
必須選択部品
FD50-TRM3640WT
部品詳細
[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40（皿頭:塗装/ホワイト）
販売価格
（単価 × 入数）
13,296円(税込14,625.6円)
（13,296円 × 1本）
注文数
自社出荷/通常便

上ローラー（掘込用）

品番
FD50-WRH/250-020-765/303236
カタログ価格
5,100円
出荷日(納期)
在庫品
販売単位
1個単位
商品管理コード
61141-00002031
FD50-WRH 堀込用上ローラー
必須部品
FD50-WRH
部品詳細
販売価格
（単価 × 入数）
4,080円(税込4,488円)
（4,080円 × 1個）
注文数
自社出荷/通常便

スペーサーキャップ／色:ライトブラウン

品番
FD50-WRH-SCP-LBR/250-020-778/303240
カタログ価格
140円
出荷日(納期)
在庫品
販売単位
1個単位
商品管理コード
61141-00002037
FD50-WRH-SCP デュアルソフトクローザー対応上ローラー用スペーサーキャップ ライトブラウン
必須選択部品
FD50-WRH-SCP-LBR
部品詳細
販売価格
（単価 × 入数）
112円(税込123.2円)
（112円 × 1個）
注文数
自社出荷/通常便

スペーサーキャップ／色:ホワイト

品番
FD50-WRH-SCP-WT/250-020-780/303242
カタログ価格
140円
出荷日(納期)
在庫品
販売単位
1個単位
商品管理コード
61141-00002038
FD50-WRH-SCP デュアルソフトクローザー対応上ローラー用スペーサーキャップ ホワイト
必須選択部品
FD50-WRH-SCP-WT
部品詳細
販売価格
（単価 × 入数）
112円(税込123.2円)
（112円 × 1個）
注文数
自社出荷/通常便

スペーサーキャップ／色:ダークブラウン

品番
FD50-WRH-SCP-DBR/250-020-779/303241
カタログ価格
140円
出荷日(納期)
在庫品
販売単位
1個単位
商品管理コード
61141-00002036
FD50-WRH-SCP デュアルソフトクローザー対応上ローラー用スペーサーキャップ ダークブラウン
必須選択部品
FD50-WRH-SCP-DBR
部品詳細
販売価格
（単価 × 入数）
112円(税込123.2円)
（112円 × 1個）
注文数
自社出荷/通常便

ストッパー

品番
FD50-HTST/250-020-772/303246
カタログ価格
500円
出荷日(納期)
在庫品
販売単位
1個単位
商品管理コード
61141-00002029
FD50-HTST ストッパー
選択部品
FD50-HTST
部品詳細
販売価格
（単価 × 入数）
400円(税込440円)
（400円 × 1個）
注文数
自社出荷/通常便

下ガイドS

品番
FD50-BG18/250-020-773/303244
カタログ価格
660円
出荷日(納期)
在庫品
販売単位
1個単位
商品管理コード
61141-00002025
FD50-BG18 下ガイドS
必須部品
FD50-BG18
部品詳細
販売価格
（単価 × 入数）
528円(税込580.8円)
（528円 × 1個）
注文数
自社出荷/通常便

扉下側埋め込みガイドレール／長さ:1500mm

品番
FD30-HBRT1500SIL/250-019-971/309934
カタログ価格
1,920円
サイズ
2
出荷日(納期)
在庫品
販売単位
1本単位
商品管理コード
61141-00006943
FD30-HBRT1500SIL 扉下側埋め込みガイドレール
必須部品
FD30-HBRT1500SIL
部品詳細
販売価格
（単価 × 入数）
1,536円(税込1,689.6円)
（1,536円 × 1本）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。
用途 動きの特長 扉サイズ（扉1枚当り） 調整幅
用途 ホテル用 老健施設用 店舗用 一般住宅用 ─ 質量50kg以下 推奨25kgから
扉高さ2400mm以下の場合：    1500mm以下
扉高さ2401～2700mmの場合：800～1500mm 		調整幅


FD50 上吊式引戸
上ローラー木口掘込

最大扉質量50kgまで対応できるスタンダードタイプ。



■セット内訳

FD50 上吊式引戸 上ローラー木口面付 セット内訳


■納まり寸法例

FD50 上吊式引戸 上ローラー木口面付 納まり寸法例


※1 上レールと扉の隙間は-3mmから+4mmの範囲で調整できます。
※2 扉の小口面から見た扉の左右位置は-2mmから+2mmの範囲で調整できます。

[ ]は下ガイドL（オプション）を使った場合の寸法です。

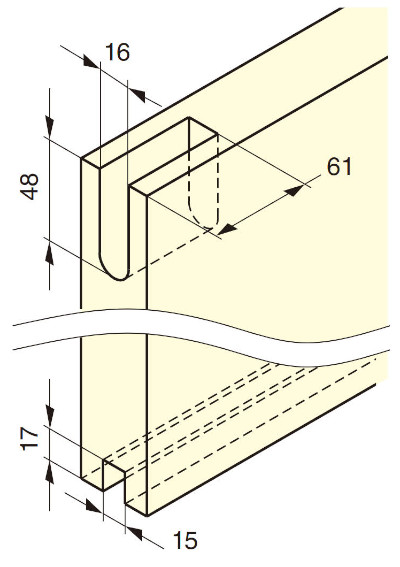

■扉加工寸法

FD50 上吊式引戸 上ローラー木口掘込 扉加工寸法

■扉の調整

FD50 上吊式引戸 上ローラー木口掘込 扉の調整
