スガツネ工業/ランプ S-52T15型 フリーストップ機構付トルクステー
| 商品管理番号 | S-52T15 |
|---|---|
| 生産地 | スガツネ工業株式会社 |
| 資料 | 扉質量早見表 PDF:526KB
|

取付面からステーのディスク面までの距離がわずか15mmと薄いため、内部のデッドスペースが少なく有効に活用できます。

※開き角度は製品の取付位置により変化します。(70°は右図に従って取り付けた場合です)
蓋・扉の寸法や質量などの数値を入力するだけで、条件に合う製品を選定したり、モーメントや操作力をシュミレーション(グラフ表示)したりするツールです。
S-52T15型 フリーストップ機構付トルクステー
| 開き方 | トルク |
|---|---|
![]() 上蓋/下開き/上開き/横開き | 1.5±20% N・m/1本 (15.3±20% kgf・cm/1本) |
- 金属板の摩擦力を利用してトルクを発生させるディスク構造が、薄型・省スペースを実現しました。筐体内の空間を有効に利用できます。
【注 意】
- 連続動作(短時間での繰り返し動作)はしないでください。
- 水・油・潤滑油などがかからないようにしてください。
- 2本以上で使用するときは、取付位置の寸法を一致させてください。
【扉質量選定表】
- 扉をフリーストップさせるための、扉高さと扉質量の関係は下表の通りです。
- 下表は下の取付例に従って取り付けた場合の数値です。あくまでも目安としてください。
| 扉高さ(横開き時は扉幅) | 扉質量kg/1本 | 扉質量kg/2本 |
|---|---|---|
| 200 | 1.8以下 | 3.6以下 |
| 250 | 1.4以下 | 2.8以下 |
| 300 | 1.2以下 | 2.4以下 |
| 350 | 1.0以下 | 2.0以下 |
| 400 | 0.9以下 | 1.8以下 |

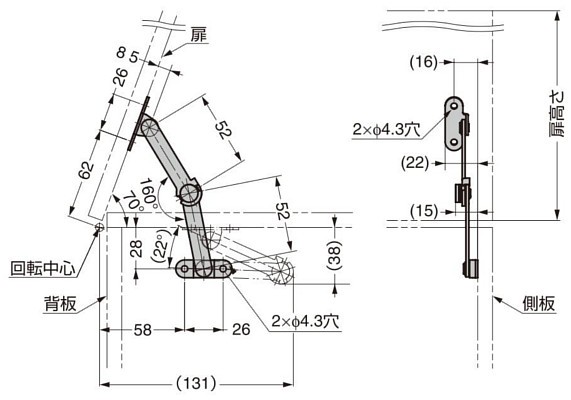

【上蓋 右用取付例】

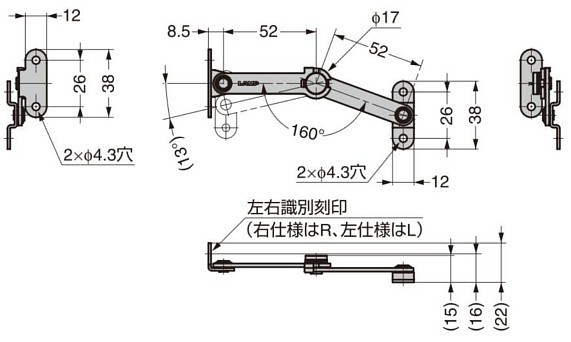

| 品番 | 仕様 | 主材料 | 仕上 | トルクN・m/1本 | トルクkgf・cm/1本 | 質量g |
|---|---|---|---|---|---|---|
| S-52T15R | 右用 | ステンレス鋼 (SUS430) | 光沢バレル研磨 | 1.5±20% | 15.3±20% | 40 |
| S-52T15L | 左用 |
