スガツネ工業/ランプ ワンウェイトルクヒンジ HG-TQA型（左右セット）

商品の選択にお困りの方は、右のバナーをクリックして必要なトルクをご確認ください。
蓋・扉の寸法や質量などの数値を入力するだけで、トルクを計算できるツールです。








■注　意
●低温域では作動トルクが低下します。
●連続動作（短時間での繰り返し動作）はしないでください。
●振動が多い場所、屋外や粉塵の発生する場所でのご使用は、
　性能を著しく損なう恐れがあるためおやめください。

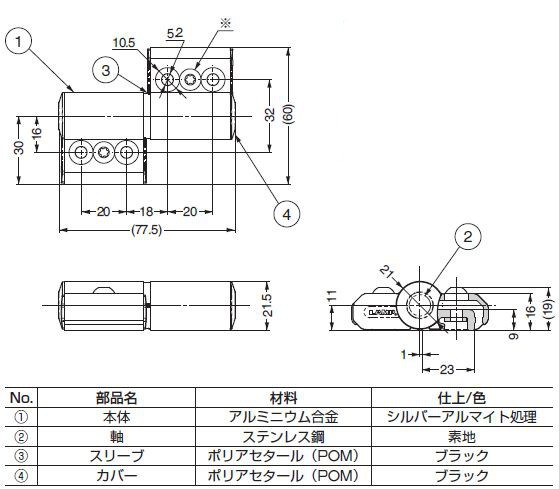

●ヘクサロビュラ穴付ボルト（下図※印部）はトルク調整用ではありません。
　 締めたりゆるめたりしないでください。
●水・油・潤滑剤などがかからないようにしてください。

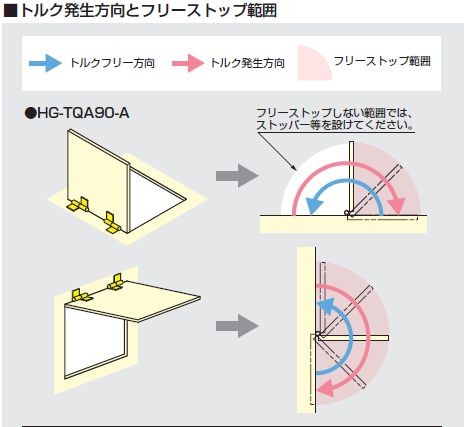

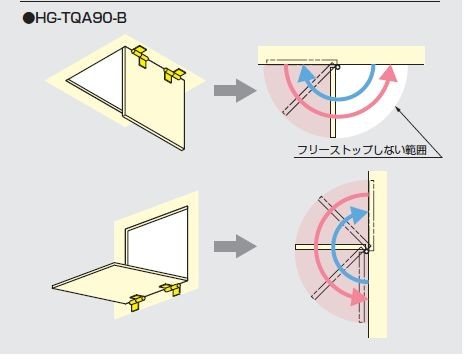

●フリーストップしない範囲では、ストッパーなどを設けてください（上図参照）。
●扉を閉めた状態で保持するには、キャッチなどを設けてください。
●本品を取り付ける前に、取り付ける箇所の強度が十分であることをご確認ください。

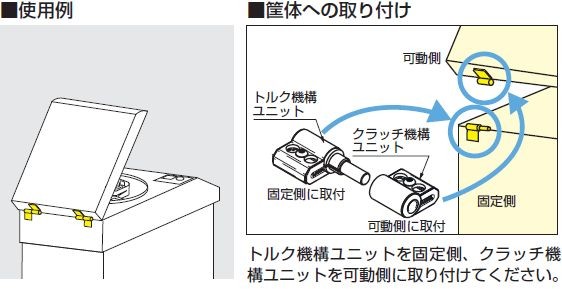

●施工時はトルク機構ユニット（オス）を固定側、クラッチ機構ユニット（メス）を可動側に
　取り付けてください。
●本品は1セット（左用・右用）単位での販売です。
●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。

■推奨ねじ　　M5 バインドねじ
