スガツネ工業/ランプ HG-DTA型 ディテントトルクヒンジ

スガツネ工業/ランプ HG-DTA型 ディテントトルクヒンジ

商品管理番号 HG-DTA
生産地 スガツネ工業株式会社
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便

左右勝手:右用／トルク:0.4N・m

品番
61141-00010888
カタログ価格
1,400円
出荷日(納期)
2～3営業日
販売単位
1個単位
管理コード
HG-DTA4-R/170-026-457/

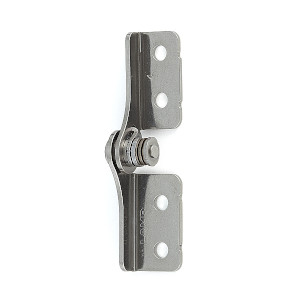

HG-DTA型 ディテントトルクヒンジ 右用
HG-DTA4-R
販売価格
（単価 × 入数）
1,120円(税込1,232円)
（1,120円 × 1個）
注文数
自社出荷/通常便

左右勝手:左用／トルク:0.4N・m

品番
61141-00010889
カタログ価格
1,400円
出荷日(納期)
2～3営業日
販売単位
1個単位
管理コード
HG-DTA4-L/170-026-458/

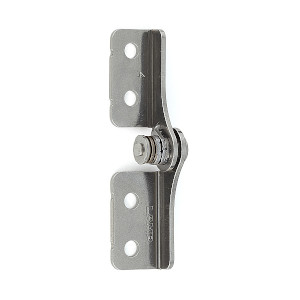

HG-DTA型 ディテントトルクヒンジ 左用
HG-DTA4-L
販売価格
（単価 × 入数）
1,120円(税込1,232円)
（1,120円 × 1個）
注文数
自社出荷/通常便

左右勝手:右用／トルク:0.8N・m

品番
61141-00010890
カタログ価格
1,500円
出荷日(納期)
2～3営業日
販売単位
1個単位
管理コード
HG-DTA8-R/170-026-459/
HG-DTA型 ディテントトルクヒンジ 右用
HG-DTA8-R
販売価格
（単価 × 入数）
1,200円(税込1,320円)
（1,200円 × 1個）
注文数
自社出荷/通常便

左右勝手:左用／トルク:0.8N・m

品番
61141-00010891
カタログ価格
1,500円
出荷日(納期)
2～3営業日
販売単位
1個単位
管理コード
HG-DTA8-L/170-026-460/
HG-DTA型 ディテントトルクヒンジ 左用
HG-DTA8-L
販売価格
（単価 × 入数）
1,200円(税込1,320円)
（1,200円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。

【使用例】

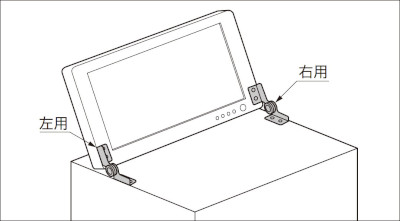

HG-DTA型 ディテントトルクヒンジ 使用例

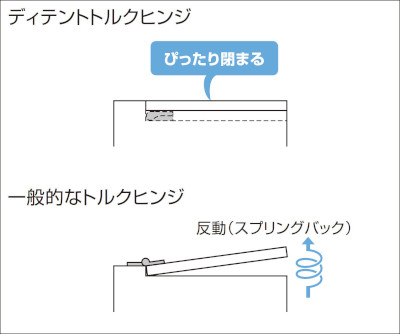

HG-DTA型 ディテントトルクヒンジ 一般的なトルクヒンジとの比較

閉まり際にトルクを解放するため、反動（スプリングバック）が起きません。

HG-DTA型 ディテントトルクヒンジ

  • 閉まり際にトルクを解放するため、反動（スプリングバック）が起きないトルクヒンジです。
  • 脱出トルクとは、引込状態から脱出して通常の「トルク使用範囲」に至るまでの最大トルクのことです。

【仕様】

  • 使用温度:0℃～40℃

【用途】

  • カバー付きの小型装置、折りたたみ式の機械など

【注意】

  • 同じトルク値のヒンジを左右セットでお使いください。
  • ヒンジ同士の軸心を水平にし、ずれないように取り付けてください。

No. 部品名 材料 仕上
① ベース ステンレス鋼（SUS304） 光沢バレル研磨
② ブラケット
③ シャフト ステンレス鋼（SUS303） ─
④ 摩擦板 ステンレス鋼
⑤ カムA
⑥ カムB
⑦ 皿ばね
⑧ プレート ステンレス鋼（SUS304）

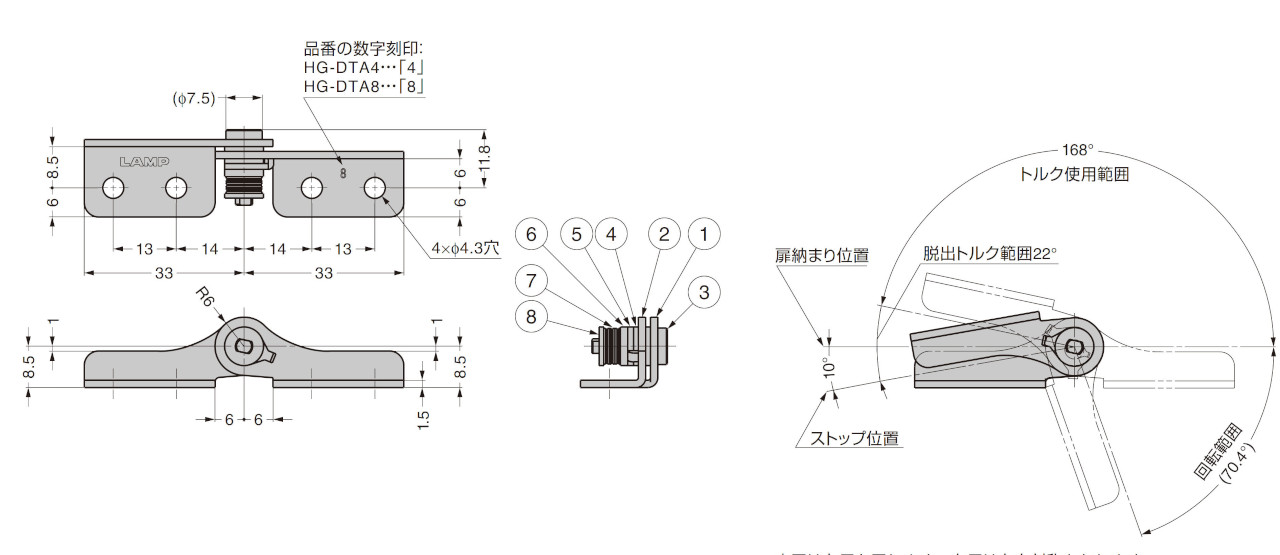

HG-DTA型 ディテントトルクヒンジ 寸法図
品番 左右勝手 トルク 脱出トルク 質量g
N・m kgf・cm N・m kgf・cm
HG-DTA4-R 右用 0.4 ±20% 4.08 ±20% 0.7 ±20% 7.14 ±20% 19
HG-DTA4-L 左用
HG-DTA8-R 右用 0.8 ±20% 8.16 ±20% 1.5 ±20% 15.31 ±20%
HG-DTA8-L 左用
