スガツネ工業/ランプ HES3D-E190BL 三次元調整機能付隠し丁番 L=190mm

スガツネ工業/ランプ HES3D-E190BL 三次元調整機能付隠し丁番 L=190mm

商品管理番号 lamp_hes3d-e190
生産地 スガツネ工業株式会社
資料 三次元調整機能付隠し丁番 HES3D-E190 施工説明書
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便

色：シルバー

品番
61141-00010921
カタログ価格
16,940円
出荷日(納期)
2～3営業日
販売単位
1個単位
管理コード
HES3D-E190DC/170-025-498/
販売価格
（単価 × 入数）
13,552円(税込14,907.2円)
（13,552円 × 1個）
注文数
自社出荷/通常便

色：シャンパンゴールド

品番
61141-00010922
カタログ価格
16,940円
出荷日(納期)
2～3営業日
販売単位
1個単位
管理コード
HES3D-E190DN/170-025-499/
販売価格
（単価 × 入数）
13,552円(税込14,907.2円)
（13,552円 × 1個）
注文数
自社出荷/通常便

色：ブラック

品番
61141-00010923
カタログ価格
16,940円
出荷日(納期)
2～3営業日
販売単位
1個単位
管理コード
HES3D-E190BL/170-025-539/
販売価格
（単価 × 入数）
13,552円(税込14,907.2円)
（13,552円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。

HES3D-E190BL 三次元調整機能付隠し丁番

  • 掘込深さが浅いため、扉や枠の掘込加工が簡単です。
  • 上下、左右、前後方向の微調整が簡単にできる三次元調整機能付です。
  • 丁番は扉側と枠側に分割でき、扉を枠に仮止めする機能が付いているため、扉を簡単に吊り込みできます。
  • 扉の垂れ下がりが少ない構造です。
  • 30万回の開閉試験をクリアしています。
  • ドアダンパーは下記のいずれかを選び、本製品と併用してください。
    ランプ ラプコンドアダンパーLDD-V
    ランプ ラプコンドアダンパーLDD-S型

【注 意】

  • 使用するクローザーによっては、丁番が破損したり、動きが悪くなったり、扉が閉まりきらなかったりする場合があります。事前にご確認ください。
  • ストッパー（仮保持）付のクローザーを使用する場合、必ず戸当り（床付、壁付など）を併用してください。戸当りはクローザーのストッパーが掛かる同じ
品番 色 扉幅 扉高さ 扉厚 扉質量 開き角度
HES3D-E190DC シルバー 900以下 2400以下 38以上 100kg以下/2ヶ 125kg以下/3ヶ 180°
HES3D-E190DN シャンパンゴールド
HES3D-E190BL ブラック

寸法図

軌跡図

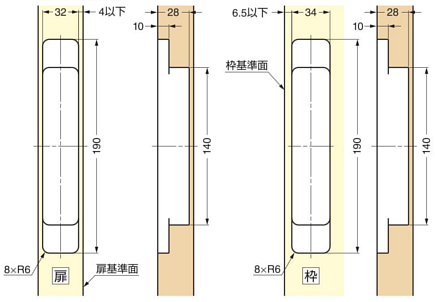

取付加工図


No. 部品名 材料 仕上/色
DC DN BL
① 本体 亜鉛合金（ZDC） サチライトクロムめっき サチライトニッケルめっき 電着塗装/ブラック
② ベースフレーム 亜鉛合金（ZDC） サチライトクロムめっき サチライトニッケルめっき 電着塗装/ブラック
③ アーム アルミニウム合金 サチライトクロムめっき サチライトニッケルめっき 電着塗装/ブラック
④ 回転軸 ステンレス鋼 素地 素地 素地
⑤ ねじカバー
（扉側・枠側 各2枚）		 ABS樹脂 サチライトクロムめっき サチライトニッケルめっき ブラック
