スガツネ工業/ランプ 前蓋用ステー S-24、S-27、S-25 左右あり
| 商品管理番号 | lamp_stay_s-24_s-27_s-25 |
|---|---|
| 生産地 | スガツネ工業株式会社 |
| 開き方 | 仕様 |
|---|---|
![]() 下開き | ─ |
前蓋用ステー S-24型 S-27型 S-25型
【注 意】
- 本製品を板金に取り付ける場合、取付面側(筐体側)に必ずねじの逃げ加工(面取り)を行ってください。ねじ頭部を浮かせずに製品の固定ができます。

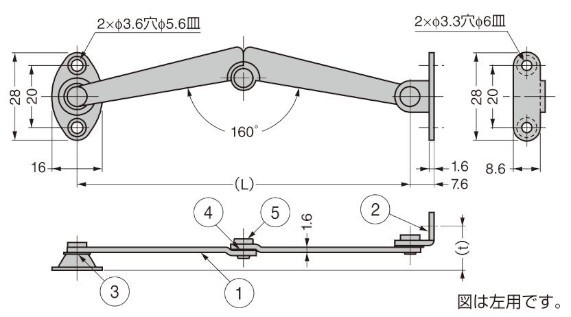

| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| ① | ベース | 鋼(SPCC) | クロムめっき |
| ② | L金具 | ||
| ③ | 座金 | ||
| ④ | 座金 | ポリアミド(PA) | ナチュラル |
| ⑤ | 鋲 | 黄銅 | すず・コバルト合金めっき |

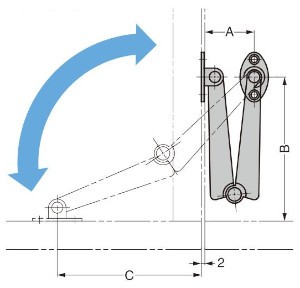

| 品番 | 仕様 | L | t | A | B | C | 引張荷重N | 引張荷重kgf | 質量g |
|---|---|---|---|---|---|---|---|---|---|
| S-24R | 右用 | 105.5 | 13.6 | 27.5 | 61 | 61.5 | 326 | 33.3 | 21 |
| S-24L | 左用 | ||||||||
| S-27R | 右用 | 133 | 28 | 81 | 81.5 | 325 | 33.2 | 31 | |
| S-27L | 左用 | 13.4 | |||||||
| S-25R | 右用 | 163 | 13.6 | 32 | 100 | 99.7 | 287 | 29.3 | 35 |
| S-25L | 左用 | 13.4 |
