スガツネ工業/ランプ 3618 3段引スライドレール 36mm幅 ※左右1組
商品管理番号 | lamp_sliderail_3618 |
---|---|
生産地 | スガツネ工業株式会社 |

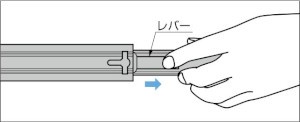

【レールの外し方】
【取付仕様図】
3618 スライドレール
- インナーレールを完全に引き出せる3段引きのスライドレールです。
- レールを全閉にした時、閉じた状態を保持する簡易的なキャッチ機能付きです。
- レバー操作でインナーレールを取り外せます。
- 脱着レバーは左右兼用です。
【注意】
- インナーレールとアウターレールの組み合わせを変えないでください。
- 下表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。

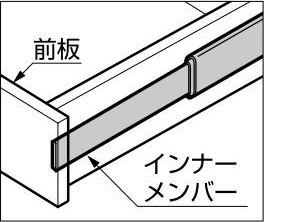

- 取り付けに際しては、インナーメンバー先端部が前板などで隠れるように加工してください。
【推奨ねじ】
- M4バインドねじ
No. | 部品名 | 材料 | 仕上/色 |
---|---|---|---|
① | アウターレール | 鋼 | 光沢クロメート処理 電着塗装/ブラック |
② | インナーレール | ||
③ | 中間レール | ||
④ | リテーナー | (亜鉛めっき鋼板) | |
⑤ | スチールボール | - |
このスライドレールは2本(1セット)単位での販売です。
品番 | レール長さ | 移動距離 | A | B | C | D | E | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量g |
---|---|---|---|---|---|---|---|---|---|---|
3618-150 | 150 | 150 | ─ | ─ | ─ | ─ | ─ | 98 | 10 | 323/ペア |
3618-200 | 200 | 200 | 440/ペア | |||||||
3618-250 | 250 | 250 | 180 | 160 | 147 | 15 | 560/ペア | |||
3618-300 | 300 | 300 | 96 | 128 | 224 | 196 | 20 | 680/ペア | ||
3618-350 | 350 | 350 | 160 | 800/ペア | ||||||
3618-400 | 400 | 400 | 128 | 192 | 228 | 245 | 25 | 940/ペア | ||
3618-450 | 450 | 450 | 160 | 352 | 1060/ペア | |||||
3618-500 | 500 | 500 | 192 | 224 | 416 | 1180/ペア | ||||
3618-550 | 550 | 550 | 256 | 448 | 196 | 20 | 1300/ペア | |||
3618-600 | 600 | 600 | 224 | 288 | 480 | 1420/ペア | ||||
3618-650 | 650 | 650 | 256 | 544 | 1560/ペア | |||||
3618-700 | 700 | 700 | 288 | 147 | 15 | 1680/ペア | ||||
3618-150BL | 150 | 150 | ─ | ─ | ─ | ─ | ─ | 98 | 10 | 323/ペア |
3618-200BL | 200 | 200 | 440/ペア | |||||||
3618-250BL | 250 | 250 | 180 | 160 | 147 | 15 | 560/ペア | |||
3618-300BL | 300 | 300 | 96 | 128 | 224 | 196 | 20 | 680/ペア | ||
3618-350BL | 350 | 350 | 160 | 800/ペア | ||||||
3618-400BL | 400 | 400 | 128 | 192 | 288 | 245 | 25 | 940/ペア | ||
3618-450BL | 450 | 450 | 160 | 352 | 1060/ペア | |||||
3618-500BL | 500 | 500 | 192 | 224 | 416 | 1180/ペア | ||||
3618-550BL | 550 | 550 | 256 | 448 | 196 | 20 | 1300/ペア | |||
3618-600BL | 600 | 600 | 224 | 288 | 480 | 1420/ペア |
※上表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。
