ACE/杉田エース AD-CW30V エースクローザー 傾斜式 ガイドレール付 木製軽量建具用引戸クローザー 扉質量10~30kg
商品管理番号 | ace_closer_ad-cw30v |
---|---|
生産地 | 杉田エース株式会社 |
注意事項 |
|
資料 | AD-CW30V-22 図面 PDF:147KB
AD-CW30V-31 図面 PDF:156KB |
エースクローザー 傾斜式 AD-CW30V ガイドレール付 扉質量10〜30kg
- 制動装置は流体摩擦抵抗方式、ワンウェイクラッチ機構を採用し、確実な制御・小型・長寿命を実現しました。
- 扉抵抗が小さいため、お年寄りやお子様、身体の不自由な方でも軽く扉を開けられます。
- 扉質量30kgにおける初動開扉力
- 水平式 AN-CW60Vタイプ・・・6.9N
- 傾斜式 AD-CW30V・60Vタイプ・・・6.1N
- 枠側への加工はレール取付穴のみとし、部品は全てドライバーと付属の六角で取付ができるので、簡単に施工が行えます。
- 簡単な操作で左右の開き勝手が変更できます。
- 住宅・病院・学校・介護福祉施設等。
長寿命
軽い開扉力
簡単施工
左右兼用
用途
特長
引込バネいらずで低コストなレール傾斜式上吊り式引き戸で床面をバリアフリーにできます。
木建軽量建具仕様として必要な部品を標準装備しています。
制御装置は流体摩擦抵抗方式、ワンウェイクラッチ機構を採用し、確実な制御と長寿命を実現。
また、簡単操作で左右の開き勝手の変更が可能です。
プラス(+)ドライバーと付属の六角レンチで施工が可能です。
ガイドレール、ガイドローラ付。
最大ストローク | 1500mm |
---|---|
閉駆動方式 | レール傾斜(3.5/300) |
制動方式 | 流体摩擦抵抗型 |
閉じ時間設定範囲 | 7 ~ 11秒 (開扉900mmから全閉までの閉じ時間) |
使用温度範囲 | -10 ~ 40℃ |
耐久性 | 開閉50万回以上 |
商品番号 | 商品名 | 適用扉 | レール長 | 初動開扉力 | 制動装置型式 | |
---|---|---|---|---|---|---|
質量 | 幅 | |||||
157-640 | AD-CW30V22 | 10 ~ 30kg | 600 ~ 1200mm | 2.2m | 2.3 ~ 6.1N | SC-C03V |
157-641 | AD-CW30V31 | 1200 ~ 1600mm | 3.1m |
ご注意
- ハンガー取付用の六角タッピングネジが付属されています。
- ガイドローラーは必ずご使用ください。
- 開扉時に扉を戸袋に収めることは出来ません。
- 傾斜式は水平式に比べ、レールの収まり枠の高さがプラス20mm以上必要です。
- 金物のみのセット品となります。扉やドアハンドル・錠等は含まれておりません。

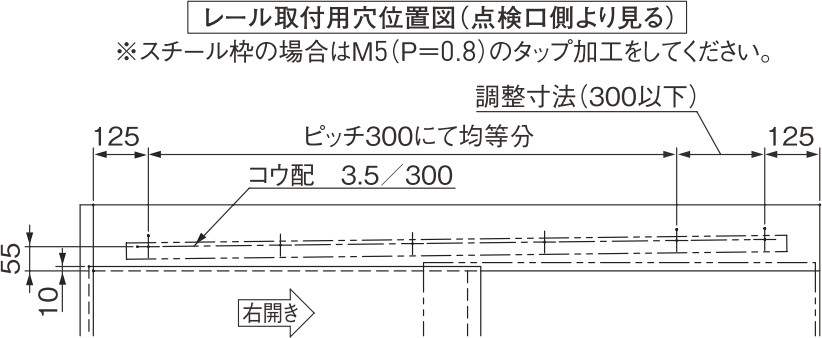

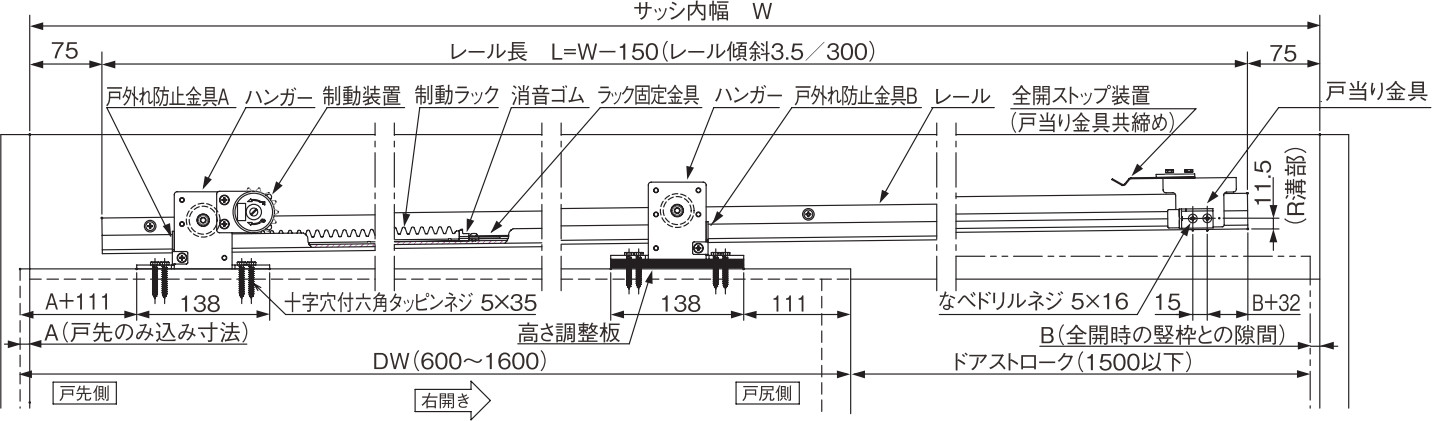

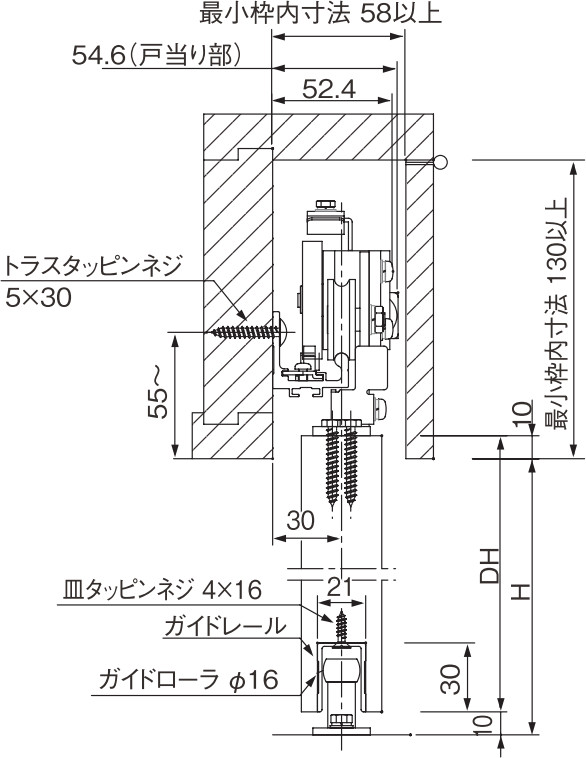

寸法図
