ニュースター ドアクローザー S-7002 スタンダード型 ストップ付

ニュースター ドアクローザー S-7002 スタンダード型 ストップ付

商品管理番号 s-7002
生産地 日本ドアーチエック製造株式会社
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便

カラー：シルバー/N-01

品番
61141-00000268
カタログ価格
9,140円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
S-7002-N-01//300097
販売価格
（単価 × 入数）
4,406円(税込4,846.6円)
（4,406円 × 1個）
注文数
自社出荷/通常便

カラー：ホワイト/N-22

品番
61141-00000949
カタログ価格
9,640円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
S-7002-N-22//304482
販売価格
（単価 × 入数）
4,839円(税込5,322.9円)
（4,839円 × 1個）
注文数
自社出荷/通常便

カラー：ブラック/N-31

品番
61141-00000269
カタログ価格
9,640円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
S-7002-N-31//308253
販売価格
（単価 × 入数）
4,839円(税込5,322.9円)
（4,839円 × 1個）
注文数
自社出荷/通常便

カラー：バーントアンバー/N-52

品番
61141-00000270
カタログ価格
9,640円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
S-7002-N-52//300098
販売価格
（単価 × 入数）
4,839円(税込5,322.9円)
（4,839円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。
S-7002 スタンダード型 ストップ付 カラーバリエーション
シルバー
（N-01）		ホワイト
（N-22）		アイボリホワイト
（N-04）		ゴールド
（N-48）		ブラック
（N-31）		クリアグレー
（N-62）		バーントアンバー
（N-52）

在庫有り
在庫有り
在庫有り
在庫有り
※色をクリックしてもページが移動しない場合は、お取寄品になりますので、別途お問い合わせください。
※印刷のため、実物と色、艶が若干異なることがありますのでご了承下さい。

特徴


●左右兼用タイプ。本体を上下転倒し、閉扉速度調整バルブを吊元側に向けて使用して下さい。
●ストップ角度を70°～120°の任意の角度に設定可能です。

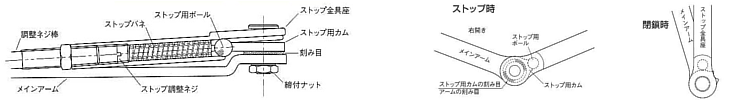

ストップ角度の設定：スタンダード型


ストップ用ボールがストップ用カムにはまった状態で、ストップさせたい位置までドアを開き、締付ナットを締付けます。ブラケット、またはメインアームとストップ用カムの刻み目を確実に噛み合せて下さい。戻り代がありますので設定した角度から若干戻ります。
※出荷時、ストップ用ボールとストップ用カムははまった状態で、ブラケット、またはメインアームは回転する程度に設定してあります。ブラケット、またはメインアームとストップ金具座の連結部分は絶対に分離しないで下さい。



ストップ力の調整


ストップ保持力は最大に設定してあります。弱くしたい場合は、ナットを緩め、ストップ金具座から調整ネジ棒を外し、中にあるストップ調整ネジを左へ少しずつ回して調整して下さい。



●シャープなデザインでコンパクト設計。取付ネジが露出しないので外観がスッキリします。
●豊富な製品で様々なドア、枠形状に対応。
●#7001～7003は取付板が共通。
●閉扉速度調整は3バルブ方式。ドアを確実に閉鎖するラッチング機能付（エアタイト枠やラッチが固い場合に有効）。


納り図


7000series 品番適用ドア寸法
DW×DHmm		ドア重量
kg以下
スタンダード型パラレル型
ストップなしストップ付ストップなしストップ付
7001S-7001P-7001PS-7001800×180030
7002S-7002P-7002PS-7002900×210045
7003S-7003P-7003PS-7003950×210065
7004S-7004P-7004PS-70041050×240085
7005S-7005P-7005PS-70051200×2400120
7006S-7006P-7006PS-70061800×2700180
7007S-7007P-7007PS-70072000×3000250

オプション※別途お見積りになりますので、ご希望の際はお問い合わせください。


■バックチェック機能（オプション）

ドア開き方向に強風や外力が加わったとき、ドア開き角度70°～85°で油圧が働き急激にドアが開くことを制御する機能です。制御区間内は油圧が働き多少重くなりますが、ゆっくり開くことができます。


※日本工業規格（JIS A 1510-3:2001より）
開く扉角度50°から試験戸（DW900×DH2000）に60N/㎡の荷重（風速換算にて10m/sec）をかけたとき、バックチェック開始角度70°～85°の間で有効にバックチェック機能が働き、その後20°開く速さは0.8秒以上とする。

■ディレードアクション機能（オプション）※ディレードアクション機能付はバックチェック機能が付いています。

180°から75°～60°までゆっくり閉まり高齢者、身障者や荷物の搬入時の通行に配慮した機能です。それ以降は通常の速度で閉扉します。作動区間内はドアを閉じる方向に、強く押したり引いたりしないで下さい。故障の原因になります。


※日本工業規格（JIS A 1510-3:2001より）
試験戸（DW900×DH2000）の開き角度90°からディレードアクション解除角度（60°～75°）までの経過時間は、10秒以上とする。

■Z型ドアクローザー　90°・120°制限付

短いアームを使用し、90°または120°以上開かない機構。バックチェック機能付。
※納まり図は上図と異なります。

■ベントアーム型（BT）
※納まり図は上図と異なります。
