スガツネ工業/ランプ 3660 スライドレール プッシュオープン機構付 3段引タイプ
商品管理番号 | lamp_3660 |
---|---|
生産地 | スガツネ工業株式会社 |
【プッシュオープン】

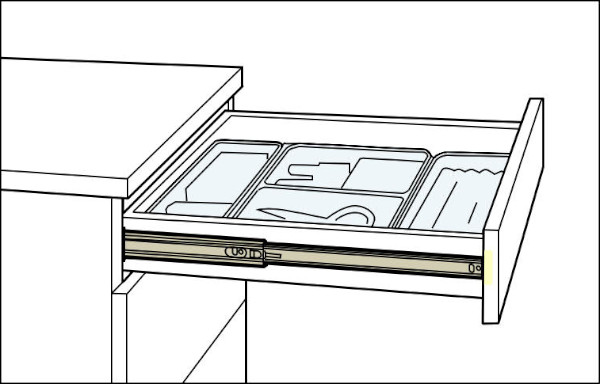

【3段引タイプ】
【レールの取り外し】
レバーを手前に左右同時に動かします。
3660 スライドレール
- インナーメンバーを完全に引き出せる3段引のスライドレールです。
- 新機構PPD(プルプロテクトデバイス)が、引き出しをプッシュせず強制的に引 き出した際の機構部へのダメージを最小限にします。
- 弊社独自の新機構PAE(プッシュエリアエキスパンダー、下図※1)が閉時のガタ つきを減らし、前板を押す位置(プッシュエリア、下図※2)が中央から多少ずれ ても引き出しは開きます。
- レバー操作でインナーメンバーを取り外せます。
【注意】
- 強い衝撃を与えないでください。不意に引き出しが開く場合があります。
- PPDは、常用するためのものではありません。
- プッシュオープン機構は、前板中央部を押して操作してください。押す範囲を広げると きは、PAEで隙間の調整を行ってください。
- PAEは、引き出しとキャビネットのすき間が、下図※3の範囲を超えた場合、効果はあり ません。
- 引き出しとキャビネットのすき間が、下図※3の製作範囲を超えるとレールに思わぬダメ ージが発生することがあります。
【付属品】
- 十字穴付トラスタッピンねじ4×12
- 六角棒スパナ
【PAE(プッシュエリアエキスパンダー)】
六角棒スパナ(付属品)を右に回すとPAEが矢印方向にふくらみ、閉まっているときのガタつきが減り、プッシュオープンエリアが広がります。No. | 部品名 | 材料 | 仕上/色 |
---|---|---|---|
① | アウターメンバー | 鋼 | 光沢クロメート処理(三価) |
② | 中間メンバー | ||
③ | インナーメンバー | ||
④ | リテーナー | (亜鉛めっき鋼板) | |
⑤ | スチールボール | ─ |
品番 | レール長さ | 移動距離 | A | B | C | D | E | F | G | H | W | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量g |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3660-250 | 250 | 250 | ─ | ─ | ─ | ─ | 121 | 87 | ─ | ─ | 450 | 147 | 15 | 560/ペア |
3660-300 | 300 | 300 | 71 | 171 | 119 | 500 | 680/ペア | |||||||
3660-350 | 350 | 350 | 103 | 221 | 183 | 550 | 800/ペア | |||||||
3660-400 | 400 | 400 | 231 | 271 | 119 | 600 | 920/ペア | 196 | 20 | |||||
3660-450 | 450 | 450 | 263 | 321 | 247 | 650 | 1040/ペア | |||||||
3660-500 | 500 | 500 | 167 | 295 | 371 | 215 | 295 | 700 | 1160/ペア | |||||
3660-550 | 550 | 550 | 199 | 327 | 421 | 345 | 750 | 1280/ペア | ||||||
3660-600 | 600 | 600 | 391 | 471 | 247 | 375 | 800 | 1400/ペア |
