スガツネ工業/ランプ FD30SP 上吊式引戸 2枚連動引戸 デュアルソフトクローザー仕様 上ローラ木口掘込

扉を戸先と戸尻の双方向に、ゆっくりと静かに開閉させる、デュアルソフトクローザーと2枚連動を組み合わせた人に優しい引戸金物。可倒式レバーにより、扉の脱着が、より簡単・確実になりました。

• 軽い力で開けられる。引込量は約100mmです。
• 開き方向（戸尻側方向）も最後はゆっくり引き込む。

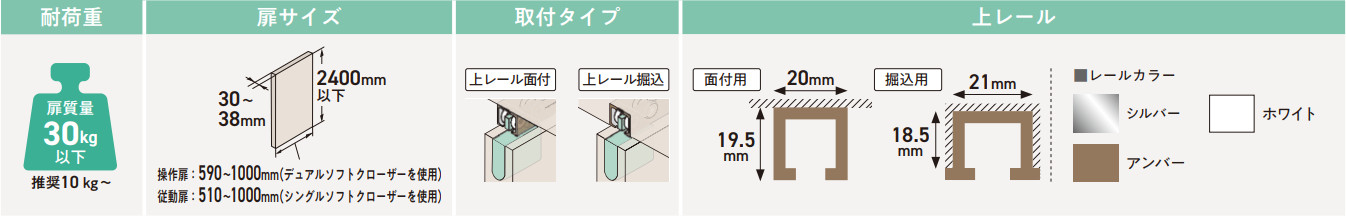

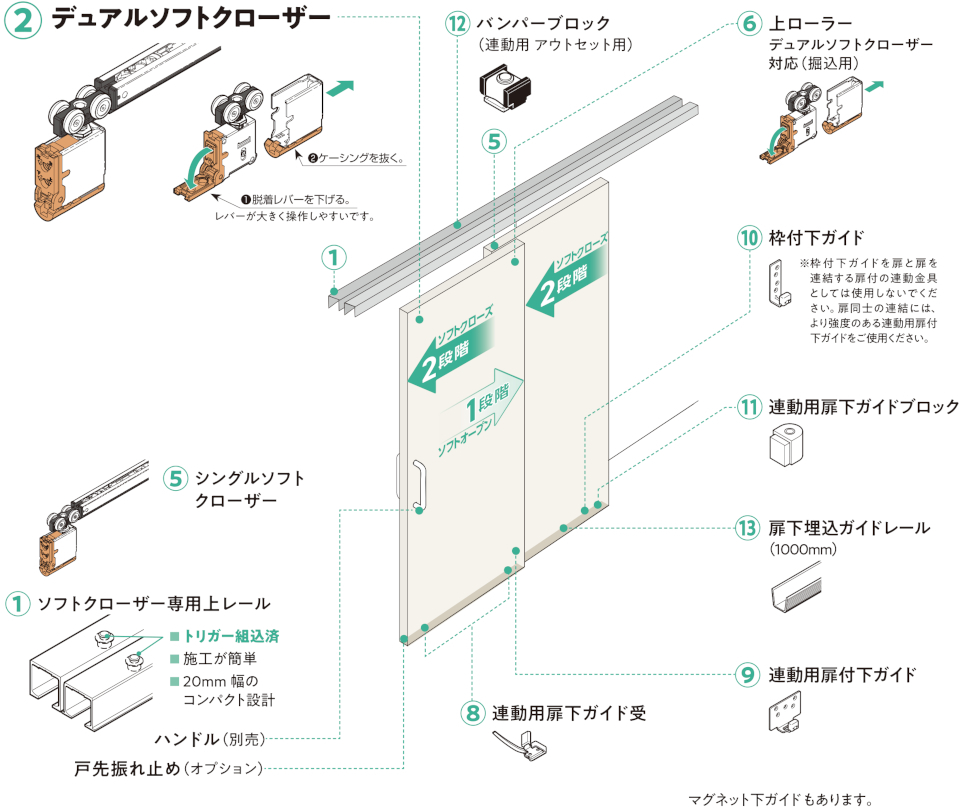

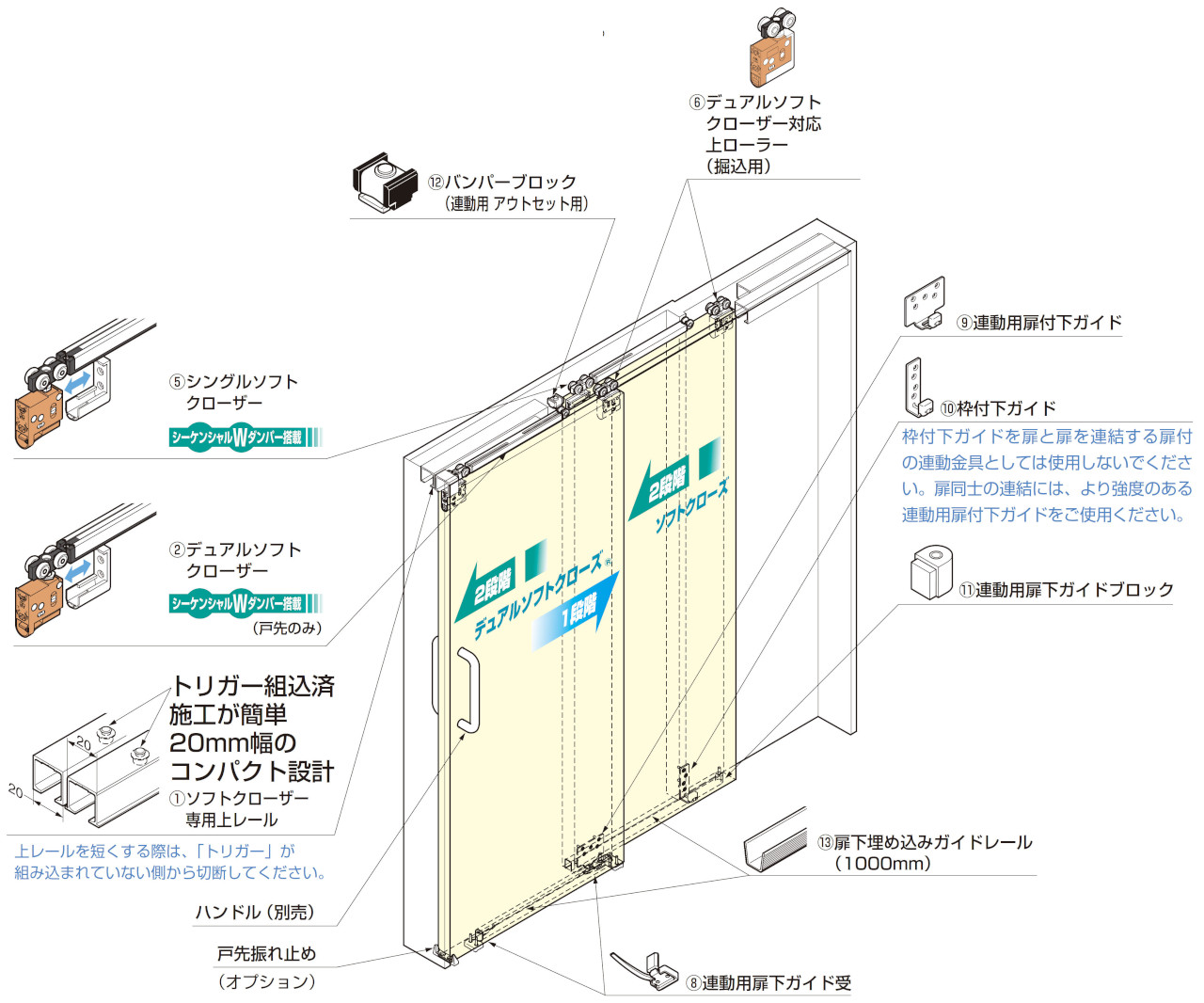

構成部品

• 扉の脱着は、ワンタッチです。
• 操作力は1.2kgfです。
• 引込量は、戸先100mm・戸尻50mmです。

部品	[必須]上レール		[必須] 部品
	①上レール 面付用 FD30-TRM	①上レール 掘込用 FD30-TRH	②デュアルソフト クローザー FD30SP-WRH-DSC	③後付トリガー ②付属品	④トリガー取付治具 ②付属品	⑤シングル ソフトクローザー FD30SP-WRH-SC	⑥デュアル ソフトクローザー対応 上ローラー（掘込用） FD30SP-WRH-N	⑦後付トリガー FD30-TRG	⑧連動用 扉下ガイド受 左右各1ヶ入 FD30-HRGU	⑨連動用 扉付下ガイド FD30-HRDG	⑩枠付下ガイド FD30-HBGF	⑪連動用 扉下ガイドブロック FD30-HRDB	⑫バンパーブロック 連動用アウトセット用 FD30-HBB	⑬扉下埋め込み ガイドレール 1000mm FD30-HBDR1000
2枚連動	長さ 1820mm × 2本 ソフトクローザー専用		1ヶ	1ヶ	1ヶ	1ヶ	2ヶ	1ヶ	1セット	1ヶ	1ヶ	1ヶ	1ヶ	2ヶ

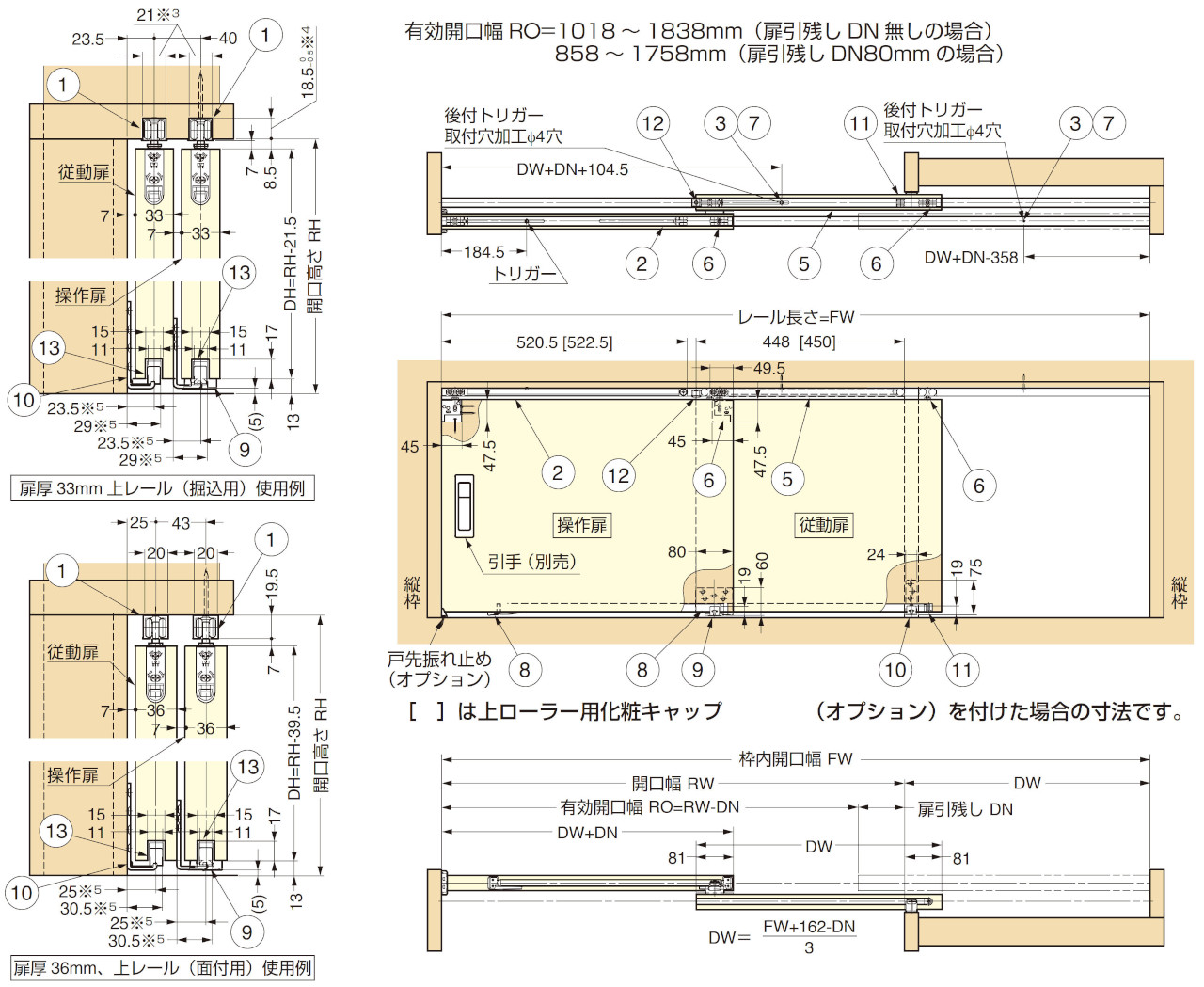

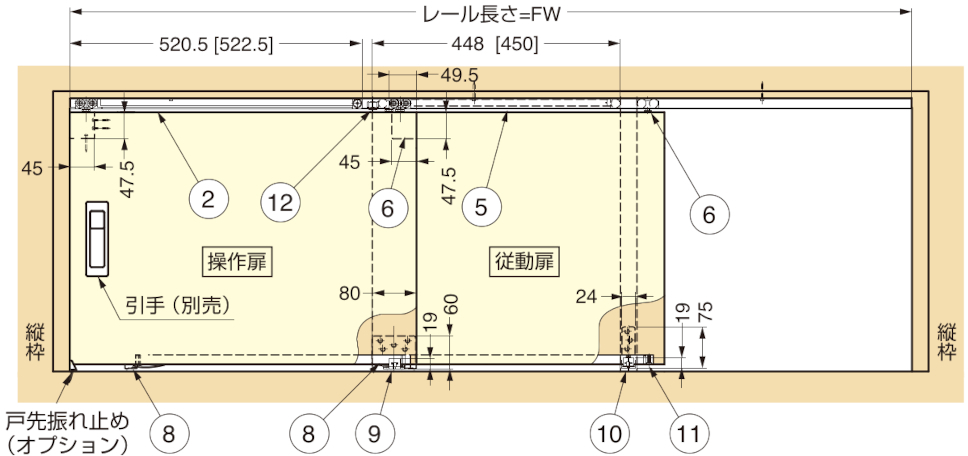

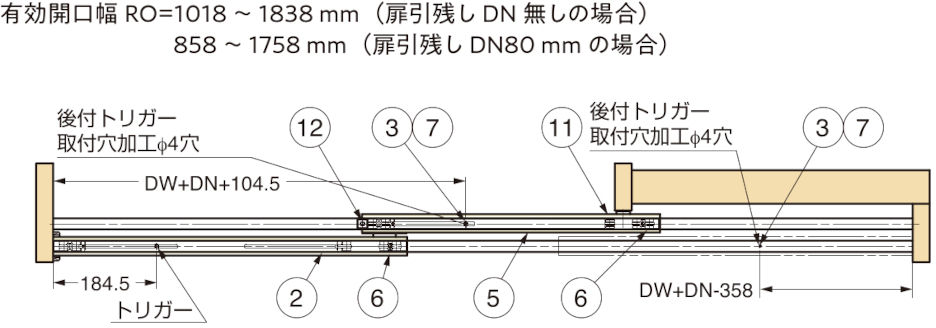

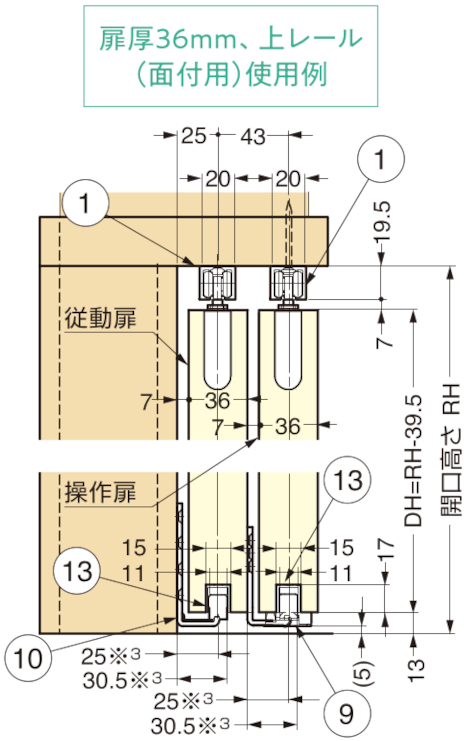

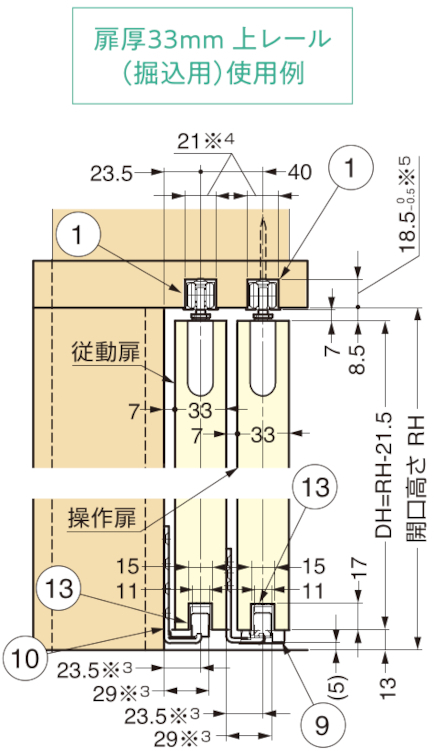

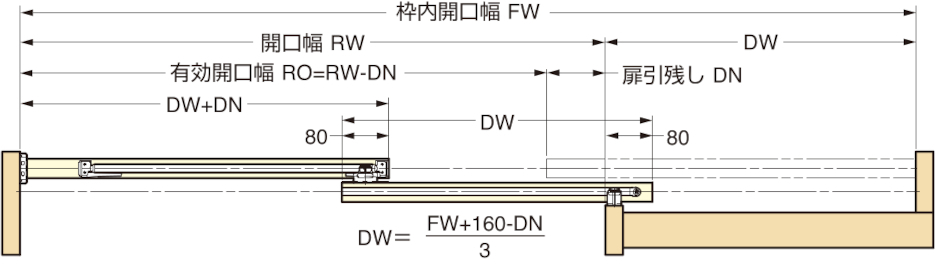

納まり寸法例

※ [ ] は上ローラー用化粧キャップ(オプション)を付けた場合の寸法です。

※ 上レールを短くする際は、「トリガー」が組み込まれていない側から切断してください。

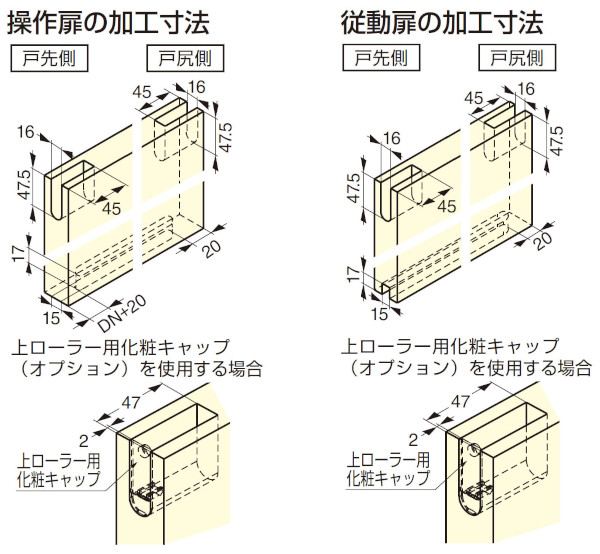

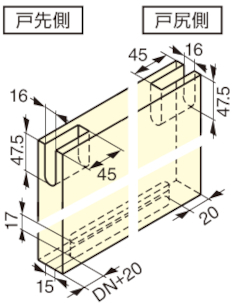

扉加工寸法

操作扉の加工寸法

上ローラー用化粧キャップ(オプション)を使用する場合

従動扉の加工寸法

上ローラー用化粧キャップ(オプション)を使用する場合

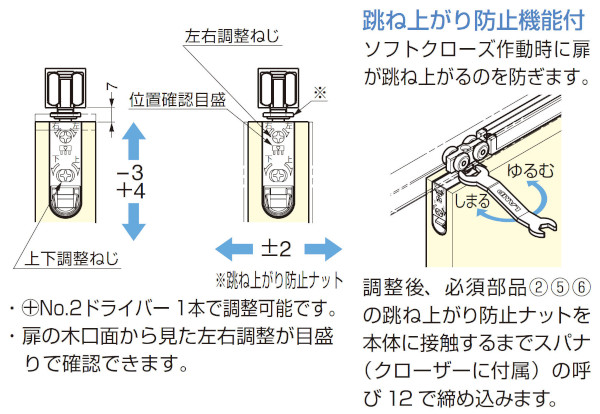

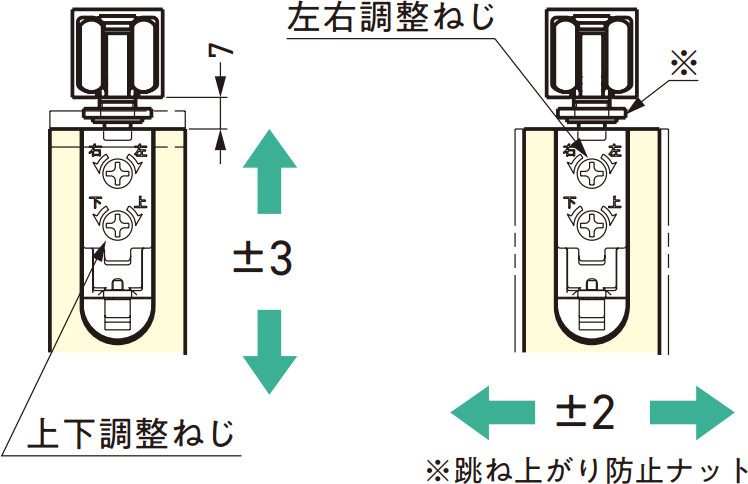

扉の調整

No.2ドライバー1本で調整可能です。

※脱着しづらい場合には、跳ね上がり防止ナットを緩めてください。

跳ね上がり防止機能付き

ソフトクローズ作動時に扉が跳ね上がるのを防ぎます。

調整後、必須部品②⑤⑥の跳ね上がり防止ナットを本体に接触するまでスパナ(クローザーに付属)の呼び12で締め込みます。
